局放測試儀廠家

來源：www.zeichua.cn 更新時間：2020-08-20

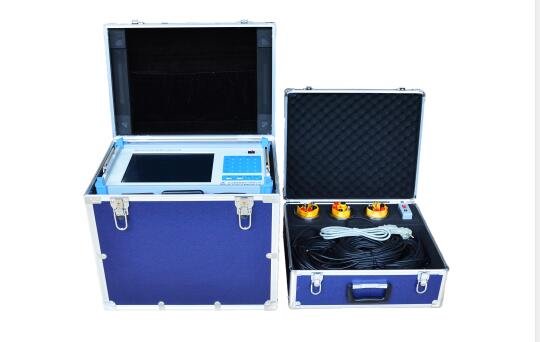

局放測試儀廠家簡介
武漢摩恩提供局放測試儀廠家價格、局放測試儀廠家報價，產品選型，技術支持，局放測試儀采用全新技術實現的新一代高性能數字化局放測量分析儀器。本產品為多信號通道、臺式、TFT液晶顯示，系統可靠，故障率低。除了可以用于高壓電氣設備的局部放電測量外，還擁有對故障設備故障點精準定位的功能，設備內嵌專家診斷系統，可對不同放電類型進行精確判別，同時也可用于大型電力變壓器等高壓電氣設備的局部放電在線連續監測。真正實現了局放測量、定位、在線監測多功能合為一體。

1. 局放測試儀廠家產品概述
局放測試儀（以下簡稱為局放儀）采用全新技術實現的新一代高性能數字化局放測量分析儀器。本產品為多信號通道、臺式、TFT液晶顯示，系統可靠，故障率低。除了可以用于高壓電氣設備的局部放電測量外，還擁有對故障設備故障點精準定位的功能，設備內嵌專家診斷系統，可對不同放電類型進行精確判別，同時也可用于大型電力變壓器等高壓電氣設備的局部放電在線連續監測。真正實現了局放測量、定位、在線監測多功能合為一體。
本局放儀是測量、分析電力設備絕緣性能的專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量、定位及故障診斷。
本局放儀適用范圍、檢測方法、試驗回路、技術性能參數等完全符合國際標準IEC270、國家標準GB7354-2003《局部放電測量》（Partial Discharge measurements）和《電力設備局部放電現場測量導則》DL 417-91標準要求。

2. 局放測試儀廠家引用標準
?IEC60270《局部放電測量》
?GB1094《電力變壓器》
?IEC6067.11《干式變壓器》
?IEC60885-3《整根擠包電纜局放試驗》
?GB1094《電力變壓器》
?GB1207《電壓互感器》
?GB12706.4《電力電纜附件試驗要求》
?GB/T3048.12《電線電纜電性能試驗方法局放試驗》
?GB/T16927《高電壓試驗技術》
?GB/T7354《局部放電測量》
?GB1208《電流互感器》
?DL417《電力設備局部放電現場測量導則》
3. 局放測試儀廠家技術參數

技術特性
通道數	獨立4通道
采樣速率	1M、5M、10M可選
采樣精度	12bit
量程切換	-40dB，-20dB，0dB，20dB，40dB，60dB共6檔
測量頻帶	3dB 帶寬 10kHz～1MHz
數字濾波	10kHz～1MHz 任意選擇
程控濾波器分段	低端頻率：10kHz，20kHz，40kHz，80kHz 高端頻率：100kHz，200kHz，300kHz，400kHz
本量程非線性誤差	10%
測量范圍	0.1pC~100,000pC
靈敏度	0.1pC
可測試品的電容量范圍	6pF～250μF
試驗電源頻率范圍	50～500Hz
顯示
顯示屏	12” TFT真彩色觸摸液晶顯示屏
分辨率	1024×768
接口
USB	3路，可外接鼠標鍵盤，以及外接移動存儲設備
電源模式	AC 220V；頻率50Hz；功率300W
電信號接口	4路BNC接口，用于信號輸入
光信號接口	4路，用于信號輸入
網口	1路
接地鈕	外部接地
通用說明
CPU	主頻1.60GHz
內存	2.0GB
硬盤	128GB固態硬盤
系統	Windows Xp
工作環境	環境溫度：-10～45℃ 相對濕度：≤95%
尺寸	長×寬×高：474mm × 288mm × 370mm
重量	15.8kg

4. 局放測試儀廠家儀器介紹
4.1局放測試儀廠家儀器面板介紹
4.1.1局放測試儀廠家前面板

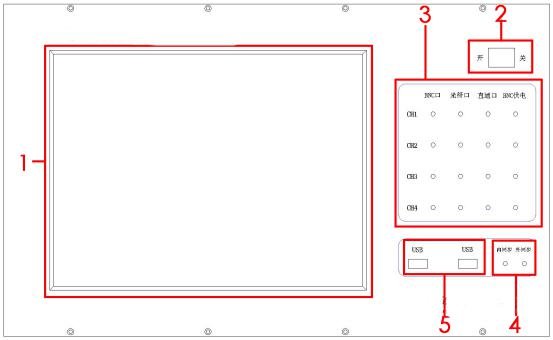

圖4.1 前面板示意圖

序號	名稱	說明
1	觸摸屏	顯示波形及各種測試數據
2	電源開關	儀器主電源開關
3	4通道信號輸入指示燈	局放不同傳感器類型信號輸入指示
4	內外同步指示燈	內外同步指示
5	USB接口	可外接USB設備

局放測試儀廠家后面板

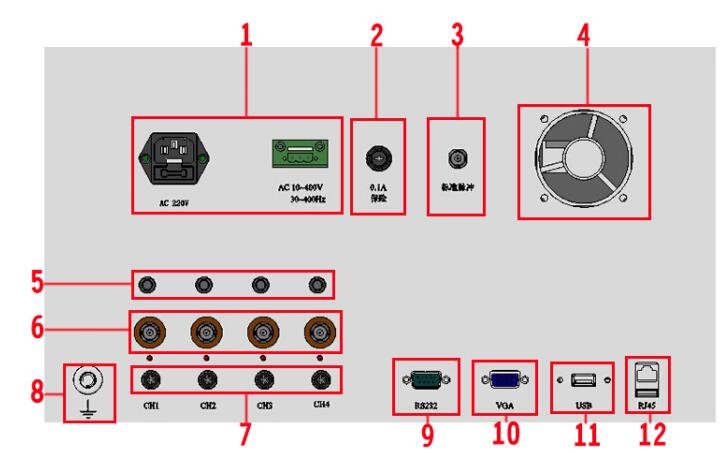

圖4.2 后面板示意圖

序號	名稱	說明
1	電源	儀器工作電源
2	保險	同步電源輸入保險（0.1A）
3	標準脈沖	輸出標準方波電壓
4	風扇	儀器設備內部散熱
5	1～4通道光信號輸入	局放光信號輸入
6	1～4通道電信號輸入	局放電信號輸入
7	1～4通道直通信號輸入	局放直通信號輸入
8	接地端子	儀器接地
9	RS232接口	連接RS232串口設備
10	VGA接口	顯示器接口，用于外接顯示器
11	USB接口	連接外部USB設備
12	RJ45接口	網絡接口
