異頻介質損耗測試儀型號

來源：www.zeichua.cn 更新時間：2020-01-07

異頻介質損耗測試儀型號簡介
武漢摩恩提供異頻介質損耗測試儀型號、廠家價格、異頻介質損耗測試儀廠家報價，產品選型，技術支持，異頻介質損耗測試儀是發電廠、變電站等現場或實驗室測試各種高壓電力設備介損正切值及電容量的高精度測試儀器。儀器為一體化結構，內置介損測試電橋，可變頻調壓電源，升壓變壓器和SF6 高穩定度標準電容器。適用于全部停電后用發電機供電檢測的場合。

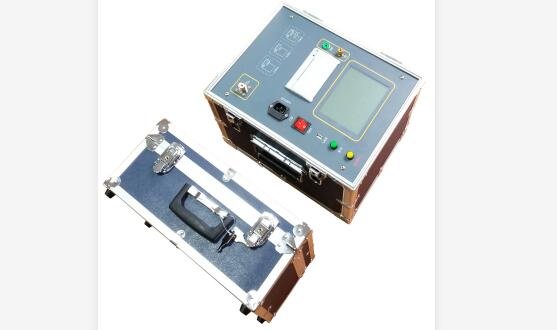

異頻介質損耗測試儀型號

異頻介質損耗測試儀廠家主要技術參數

1	使用條件	-15℃-40℃			RH＜80%
2	抗干擾原理	變頻法
3	電源	AC 220V±10%			允許發電機
4	高壓輸出	0.5KV-10KV			每隔0.1kV
		精度			2%
		zui大電流			200mA
		容量			2000VA
5	自激電源	AC 0V∽50V/15A			50Hz、60Hz單頻 45Hz/55Hz 47.5Hz/52.5Hz 55Hz/65Hz 57.5Hz/62.5Hz 自動雙變頻
6	分辨率	tgδ: 0.001%			Cx: 0.001pF
7	精度	△tgδ:±(讀數*1.0%+0.040%)
		△C x :±(讀數*1.0%+1.00PF)
8	測量范圍	tgδ	無限制
		C x	15pF ＜ Cx ＜ 300nF
			10KV	Cx ＜ 40 nF
			5KV	Cx ＜ 150 nF
			1KV	Cx ＜ 300 nF
		CVT測試		Cx ＜ 300 nF
9	外型尺寸（主機）(mm)	350（L）×270（W）×270（H）
	外型尺寸(附件箱)(mm)	350（L）×270（W）×160（H）
10	存儲器大小	200 組支持U盤數據存儲
11	重量（主機）	22.75kg
	重量（附件箱）	5.25kg

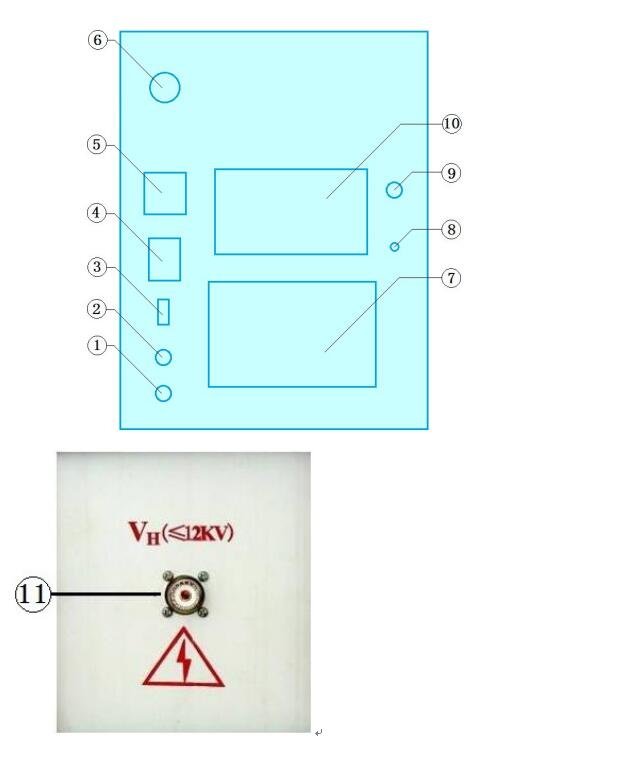

異頻介質損耗測試儀選型面板說明

1）緊急停機按鈕及高壓指示燈
2）復位按鈕
3）USB接口
4）總電源開關
5）AC220V電源輸入插座
6）Cx：試品輸入插座
7）觸摸顯示屏
8）接地接線柱
9）ES自激輸出
10）打印機
11）高壓輸出HV插座

異頻介質損耗測試儀型號使用注意事項
1、本儀器只能在停電設備上使用，其它設備可不斷電；
2、儀器自帶有升壓裝置，應注意高壓引線的絕緣及人員安全；
3、儀器必須可靠接地;
4、使用本儀器檢測設備前，應先對設備進行絕緣檢測；
5、確定設備的耐壓等級，正確選擇儀器升壓檔位，以防擊穿設備，損壞儀器；
6、儀器所配專用高壓電纜出廠時已檢測合格，但測量時仍需遠離人體；
7、輸入電壓為AC220V±10%，超出范圍都有可能影響測試精度；zui大輸入電壓為AC264V，超過此值會造成永久性損壞，對此廠家不予保修；
8、打印機有可能在搬運過程中因卷紙松動而出現打印卡紙，此時只需將卷紙取出，繞緊后重新裝入；
9、儀器應注意防潮，防劇烈震動；
10、發電機供電時應將輸出零線接地，否則會提示接地有誤。
