MEWJF變壓器感應耐壓及局放測試系統

來源：www.zeichua.cn 更新時間：2024-01-19

◆變壓器感應耐壓及局放測試系統產品介紹

系列無局放變頻諧振試驗系統由：無局放變頻電源柜、智能型屏顯變頻電源控制箱、無局放勵磁變壓器、無局放補償電抗器、無暈交流分壓器、局部放電檢測儀組成。

成套裝置具有手動試驗（自動調諧）、自動試驗模式。成套裝置的控制設備、勵磁變壓器及其高壓電抗器在1.2倍額定電壓下，高壓側試品或設備對地閃絡時，不會對人身造成傷害，試驗設備不會出現有害的機械或熱應力以及電氣性能損傷或損壞。具有抗電場干擾能力，在強電場干擾下，測量精度與控制保護滿足要求。具有良好的磁屏蔽，元件、引線均采用高導磁材料屏蔽，無空間輻射。

成套裝置的所有金屬外殼均采用防腐蝕、防銹蝕的材料制成，結構堅固、牢靠。

◆變壓器感應耐壓及局放測試系統適用范圍

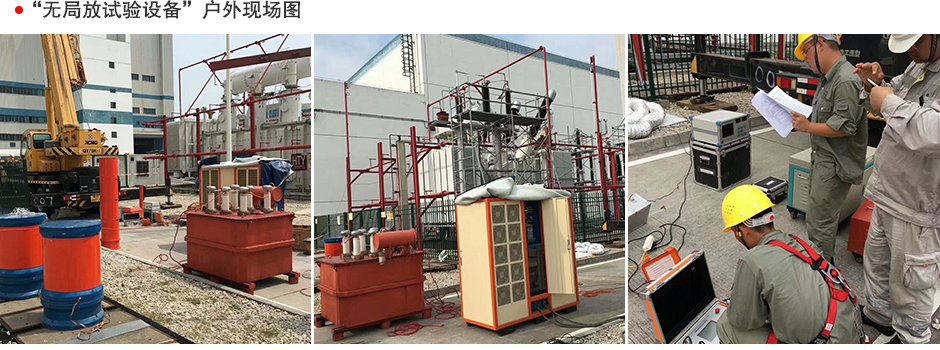

適用于750kV系統及以下電氣主設備局放試驗、電力變壓器的感應耐壓及局放試驗。

◆變壓器感應耐壓及局放測試系統技術參數

    輸出電壓：0～1000kV（可按需訂制）
    輸出容量：0～5000kVA（可按需訂制）
    輸出頻率：100～300Hz（可按需訂制）

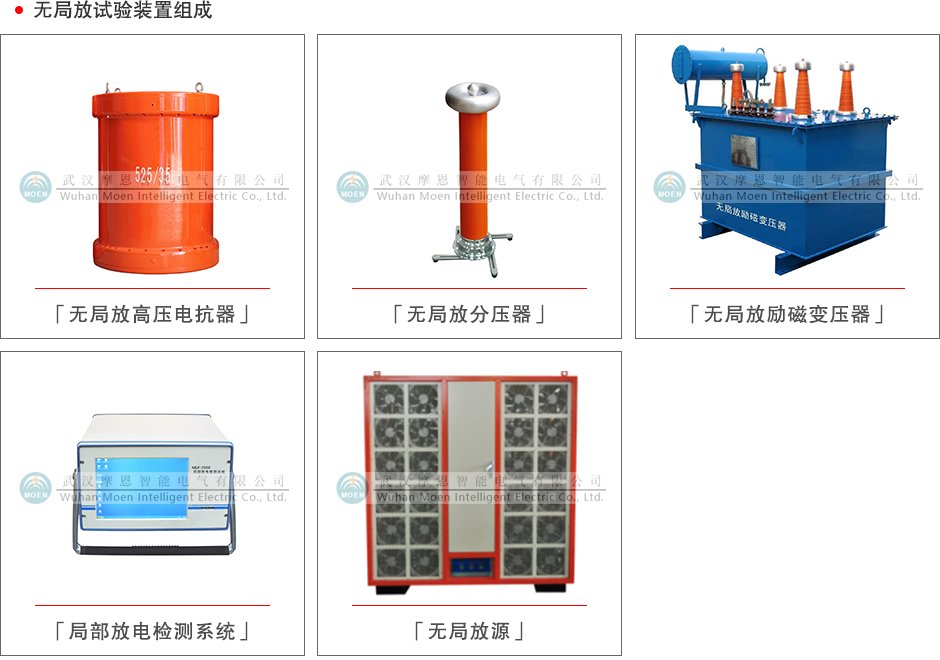

◆變壓器感應耐壓及局放測試系統構成

  無局放推挽變頻電源及測控箱
  無局放勵磁變
  無局放補償電抗器
  無局放高壓試驗電抗器
  無局放電容分壓器
  局放測試儀
