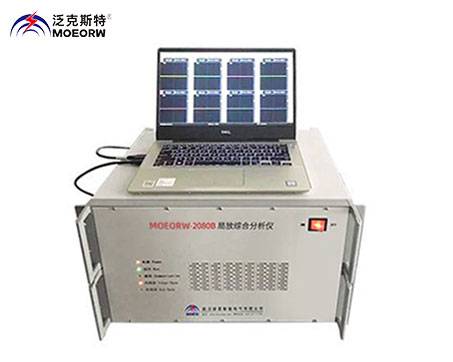

MOEORW-2080B局部放電檢測系統

參考標準：DL/T846.4-2004

產品別名：局部放電檢測系統、局放綜合分析儀、局部放電檢測儀、局部放電測試儀、局放儀、局部放電測試系統、多通道數字式局部放電綜合測試儀

產品特性：
※采用新技術實現的高性能數字化局放測量分析儀器;
※獨立8通道測量；
※可根據用戶需求定制；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆局部放電檢測系統簡介
局部放電檢測系統（以下簡稱為局放儀）采用新技術實現的高性能數字化局放測量分析儀器。本產品為多通道同時顯示，具備多種測量模式，系統可靠，故障率低。除了可以用于高壓電氣設備的局部放電測量外，還擁有對變壓器故障點精準定位的功能。
本局放儀是測量、分析電力設備絕緣性能的專用儀器。本系統采用現代電子和計算機綜合技術，實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量、定位及故障診斷。
本局放儀適用范圍、檢測方法、試驗回路、技術性能參數等完全符合國際標準IEC 60270-2000、國家標準GB/T 7354-2003《局部放電測量》和DL/T 417-2006《電力設備局部放電現場測量導則》標準要求。

◆局部放電檢測系統技術參數

技術特性
通道數	獨立8通道
采樣速率	40M
采樣精度	8bit
量程切換	-40dB，-20dB，0dB，20dB，40dB，60dB共6檔
程控濾波器分段	高通：10kHz，20kHz，40kHz，80kHz 低通：100kHz，200kHz，300kHz，400kHz
本量程非線性誤差	5%
測量范圍	0.1pC～100,000pC
靈敏度	0.1pC
可測試品的電容量范圍	6pF～250μF
試驗電源頻率范圍	50Hz～500Hz
接口
電源接口	AC 220V；頻率50Hz；
USB通訊接口	一路信號控制接口；一路信號傳輸端口
外同步輸入接口	電壓范圍：10V～400V 頻率范圍：30Hz～400Hz
校準脈沖輸出接口	輸出標準脈沖電壓500pC/1kHz
接地鈕	外部接地
局放信號輸入接口	8路BNC接口，用于信號輸入 8路雷莫接口，用于信號輸入
通用說明
工作環境	環境溫度：-10～45℃ 相對濕度：≤95%
外形尺寸	長×寬×高：380mm×375mm ×240mm
重量	14kg

◆局部放電檢測系統引用標準
IEC 60270-2000 高電壓試驗技術部分放電測量
GB 1094.1-1996 電力變壓器第1部分總則
GB 1094.3-2003 電力變壓器第3部分:絕緣水平、絕緣試驗和外絕緣空氣間隙
IEC 6067.11 干式變壓器
IEC 60885-3-1988 電纜的電氣試驗方法第3部分:測量擠壓電力電纜段局部放電的試驗方法
GB 1207-2006 電磁式電壓互感器
GB/T 12706.4-2008 擠包絕緣電力電纜及附件第4部分:額定電壓電力電纜附件試驗要求
GB/T 3048.12-2007 電線電纜電性能試驗方法第12部分:局部放電試驗
GB/T 16927.1-2011 高電壓試驗技術第1部分:一般定義及試驗要求
GB/T 16927.2-1997 高電壓試驗技術第二部:測量系統
GB/T 16927.3-2010 高電壓試驗技術第3部分:現場試驗的定義及要求
GB/T 16927.4-2014 高電壓和大電流試驗技術第4部分:試驗電流和測量系統的定義和要求
GB/T 7354-2003 局部放電測量
GB 1208-2006 電流互感器
DL/T 417-2006 電力設備局部放電現場測量導則
