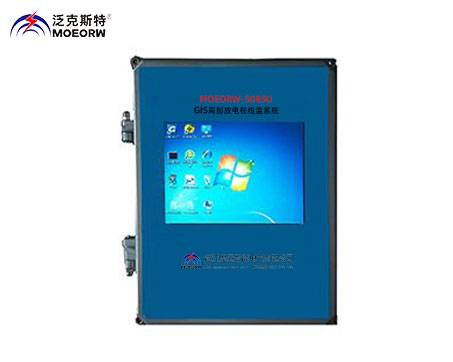

MOEORW-5085U GIS局部放電在線監系統

執行標準：DL/T846.4-2004

產品別名：局部放電檢測儀、GIS局部放電在線監系統、局部放電測試儀、局放儀、局部放電測試系統、多通道數字式局放儀、局部放電耐壓試驗裝置

產品特性：
※可選擇監測局放電信號或局放超聲信號，也可同時監測;
※該局放監測儀采用全密封鋁合金多腔體屏蔽設計，具有極強的電磁兼容性和抗干擾能力；
※采樣率：200MSa/s；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

MOEORW-5085U GIS局部放電在線監系統簡介：
MOEORW-5085U GIS局部放電在線監測系統是我公司技術人員根據多年GIS局放檢測經驗，設計生產。適用于對GIS的局部放電在線監測。
該系統配備GIS在線監測專用UHF傳感器、高靈敏度超聲波傳感器、軟件采用zui新信號處理技術，超聲波和UHF等檢測技術，用于檢測并分析氣體絕緣組合電器（GIS）設備內部局部放電高頻電磁波信號和超聲波信號，進而檢測并評估GIS設備運行狀態，避免GIS高壓設備的突發性事故，有效檢測設備絕緣劣化、發生擊穿、閃絡等嚴重現象。
MOEORW-5085U GIS局部放電在線監測系統由現場監測主機、GIS專用局部放電檢測軟件、UHF傳感器、超聲波傳感器等組成。

MOEORW-5085U GIS局部放電在線監系統功能特點：
1.監測方式靈活：可選擇監測局放電信號或局放超聲信號，也可同時監測；
2.抗干擾能力強，監測數據準確：該局放監測儀采用全密封鋁合金多腔體屏蔽設計，具有極強的電磁兼容性和抗干擾能力；
3.體積小，安裝簡便：采用集成化設計；安裝時只需固定在鐵芯接地線或零線接地線上即可。傳感器采用開口設計，可完全在發電機運行狀態下進行安裝；
4.存儲量大，數據備份方便：數據保存周期不小于10分鐘的情況下，可連續保存數據的時間不小于1年。并且可隨時利用筆記本或計算機通過USB上載數據進行數據備份；
5.設備管理方便：站內數臺監測設備可獨立運行，數據分別記錄，也可利用1臺計算機通過一條數據通訊總線對多臺設備統一管理。（見圖2）
6.提供多種報警方式：當發電機、變壓器局放超標時，該監測儀及時通過通訊線主動向上一級管理設備發出報警信號，同時監測儀內部的報警繼電器動作，輸出無源觸點信號，此時在監測儀的液晶顯示器上顯示出報警信息；
7.功能完善的后臺管理軟件：上位機軟件具備強大的局部放電趨勢分析功能。放電量、趨勢圖數據及報警事件連續記錄、自動保存，并可隨時查看分析；
8.數據遠程傳送：通過現場總線、電話網或Internet網絡實現異地數據傳輸，進行高壓電氣設備的遠程在線監測、運行分析。

MOEORW-5085U GIS局部放電在線監系統技術參數
1、使用條件
海拔高度： ≤3000m
環境溫度： -20～60℃
相對濕度： ≤95%
2、現場主機技術參數
通道數： 2/4/16個獨立測量通道（可擴展）
采樣率： 200MSa/s
采樣精度： 12bit
主機顯示屏尺寸： 6.5寸
電源模式：交流電源（AC220V 50Hz）
系統設計使用壽命：超過10年
3、傳感器技術參數
檢測靈敏度： UHF傳感器：-75dBm
超聲波傳感器：-60dB
量程范圍：超聲波傳感器：-60dB ～ 0dB
檢測頻帶： UHF傳感器：300MHz-3GHz
中心頻率：超聲波傳感器：40kHz
