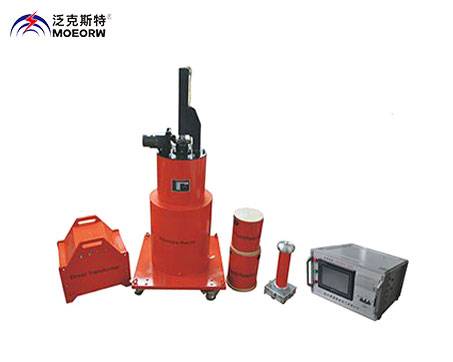

MEXB-L 發電機交流耐壓試驗裝置（工頻調感）

執行標準：GB50150-2016，DL/T849.6-2004

產品別名：發電機交流耐壓試驗裝置（工頻調感）、變頻串聯諧振交流耐壓試驗裝置、變頻諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、工頻耐壓試驗裝置、交流耐壓試驗裝置、調頻諧振、發電機交流耐壓試驗裝置

產品特性：
※滿負載工作時間連續工作時間1min;
※專用調感式發電機交流耐壓諧振升壓裝置；
※額定輸出電壓 0～60 kV (AC有效值)及以下（可按需訂制）；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆MEXB-L 發電機交流耐壓試驗裝置（工頻調感）產品用途
大型火力發電機及水力發電機由于對地電容量大，在交流耐壓時，需要更大的試驗容量。采用調頻諧振系統進行交流耐壓時，對變頻電源的要求更高，國內目前大多數試驗單位采用的是諧振變壓器對它進行試驗，但是諧振變壓器本身更重，動輒上噸，現場試驗更不方便。我公司針對此現狀設計制造了專用調感式發電機交流耐壓諧振升壓裝置。該系列裝置采用多節電抗器并聯的工作方式，調整可調電抗器的電感量，通過并聯不同節數的固定電抗器的方式達到諧振狀態。根據試驗容量的大小，合理配置不同容量的固定電抗器和可調電抗器，從而更大程度的減小電源容量和試驗設備體積重量。

◆ MEXB-L 發電機交流耐壓試驗裝置（工頻調感）與國內目前發電機交流耐壓同類裝置相比，具有多種革命性技術優勢：

    1.做同電壓等級、同容量的發電機交流耐壓試驗其設備整體重量大大減輕，單件設備重量是傳統設備的1/5，徹底解決現場搬運困難問題；
    2.整套裝置原理先進，同時采用先進的澆注工藝，全套系統均為干式結構，使用精加工的傳動機構，大大降低了設備運行的噪音；
    3.配置干式柱式調壓器，輸出波形好，穩定性好；
    4.勵磁變壓器為高低壓雙輸出，配置整流硅堆后，還可以對發電機進行直流耐壓試驗；
    5.固定電抗器和可調電抗器的電感量配置合理，對不同電容量的被試品均有良好的諧振點，沒有諧振盲區；
    6.操作系統不僅能完成電壓、電感的調節，還可以實時監控回路的功率因數、高壓側電流、高壓試驗電壓、低壓輸出電壓、氣隙的升降值，具有過流、過壓保護；

◆發電機交流耐壓試驗裝置（工頻調感）技術參數
    1、額定輸出電壓 0～60 kV (AC有效值)及以下（可按需訂制）
    2、輸出頻率 50Hz （可按需訂制）
    3、更大試驗容量：3000KVA及其以下（可按需訂制）
    4、諧振電壓波形正弦波，波形畸變率≤1%
    5、滿負載工作時間連續工作時間1min
    6、系統品質因數 10-40
    7、工作電源 380V±10%或工頻50Hz

◆MEXB-L系列發電機交流耐壓試驗裝置（工頻調感）選型參照表
注：1.對于小容量的發電機也可以采用工頻諧振的方式，具體配置根據實際電容量決定。
2.雙可調電抗器的方式可以有效解決試驗盲點的問題。

產品型號	適用范圍（出口電壓/20kV及以下電壓等級的發電機和電機的交流耐壓試驗，試驗頻率：50Hz）
	操作臺	調壓器	電抗器	激勵變壓器	電容分壓器	適用試品對象
MEXB-L-200/25	30kW	30kVA （電動）	200kVA/25kV 可調一臺	30kVA （干式）	30kV	水力發電機0.4～1.0μF (10kV/40MW)
MEXB-L-300/50	60kW	60kVA （電動）	300kVA/50kV 可調一臺	60kVA （油浸式）	50kV	火力發電機0.27～0.33μF (20kV/300MW)
MEXB-L-600/50	60kW	60kVA （電動）	200kVA/50kV 固定一臺	60kVA （油浸式）	50kV	火力發電機0.113～0.45μF (20kV/600MW)
			400kVA/50kV 可調一臺
MEXB-L-1200/50	120kW	120kVA （/感應）	200kVA/50kV 固定兩臺	120kVA （油浸式）	50kV	水力發電機0.6～1.8μF (20kV/250MW)
			800kVA/50kV 可調一臺
MEXB-L-2750/55	300kW	300kVA /（感應）	750kVA/55kV 固定兩臺	300kVA （油浸式）	60kV	水力發電機1.6～3.3μF （20kV/770MW）
			1250kVA/55kV 可調一臺
