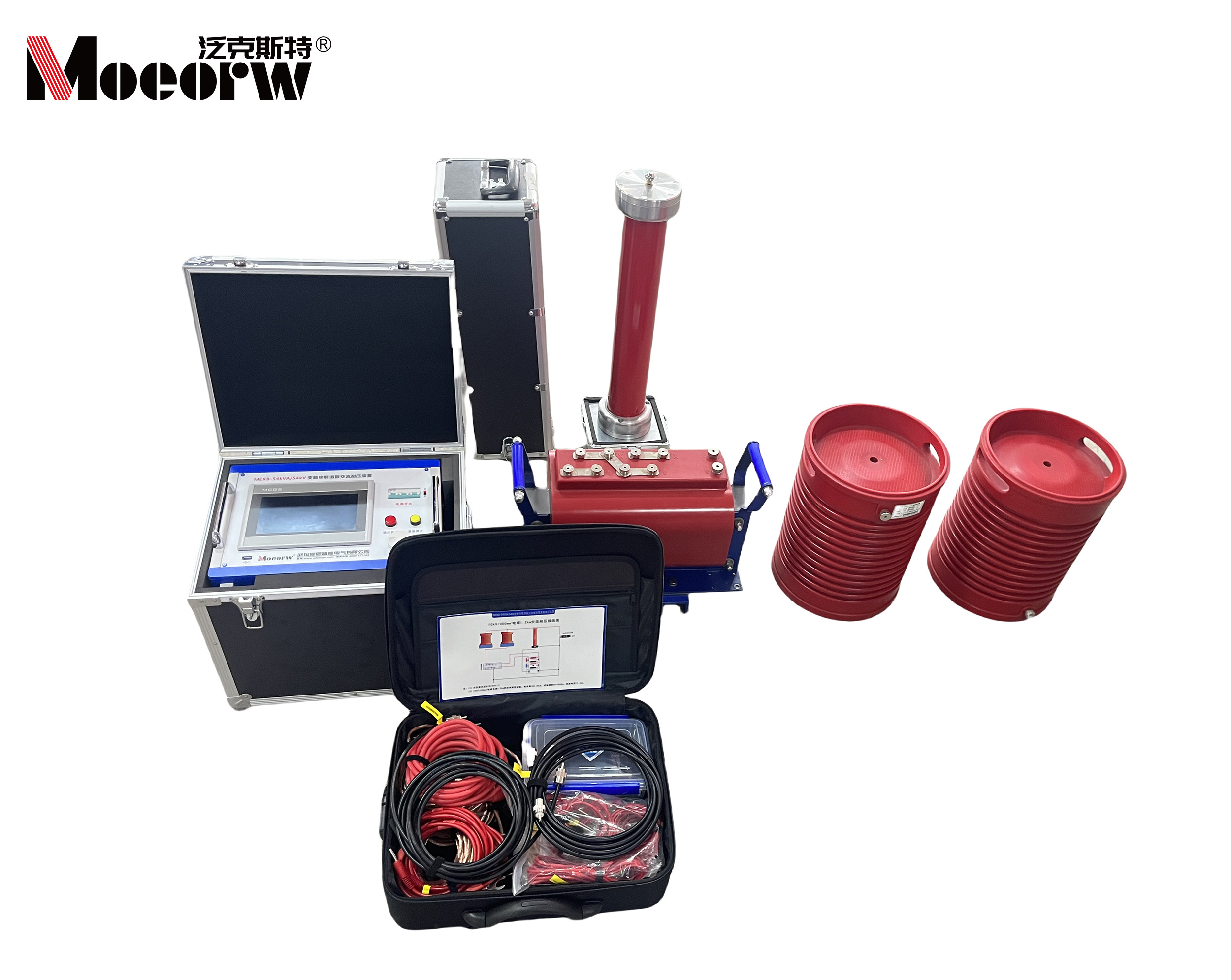

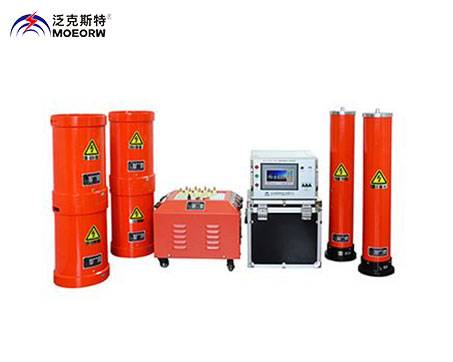

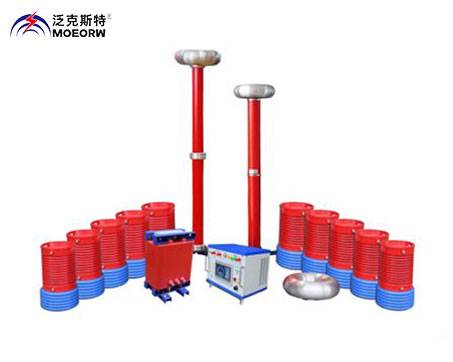

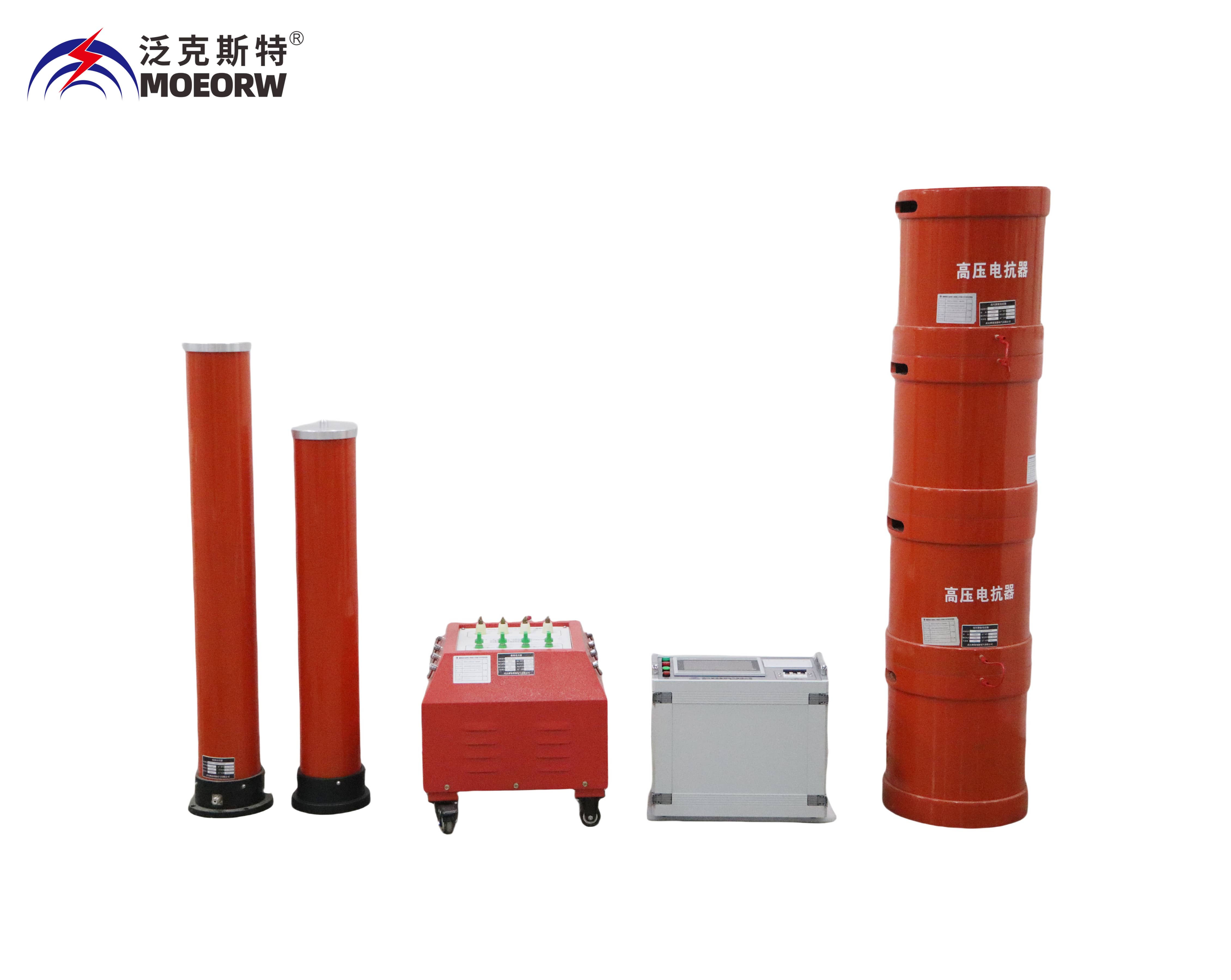

MOEORW-5600 變頻串聯諧振交流耐壓試驗裝置

參考標準：GB50150，DL/T849.6-2004

產品別名：變頻串聯諧振交流耐壓試驗裝置、變頻串聯諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、DAXZ串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻諧振、調頻串聯諧振交流耐壓試驗裝置

產品特性：
※允許連續工作時間：額定條件下一次性工作60分鐘;
※裝置具有過壓、過流、零位啟動等保護功能；
※頻率調節范圍：30Hz～300Hz；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆變頻串聯諧振交流耐壓試驗裝置用途
    適用范圍：
    ?適用于750kV及以下電壓等級主變、電纜、GIS、互感器、開關等容性試品交流耐壓試驗
    制造范圍：
    ?輸出電壓：0～1000kV（可按需訂制）
    ?輸出容量：0～10000kVA（可按需訂制）
    ?輸出頻率：30～300Hz（可按需訂制）

◆變頻串聯諧振交流耐壓試驗裝置技術特點：
    ?工作模式為：全自動模式、手動模式、自動調諧手動升壓模式
    ?裝置規格適應不同電壓、電流、頻率及工作制的變化組合
    ?變頻源DSP平臺技術

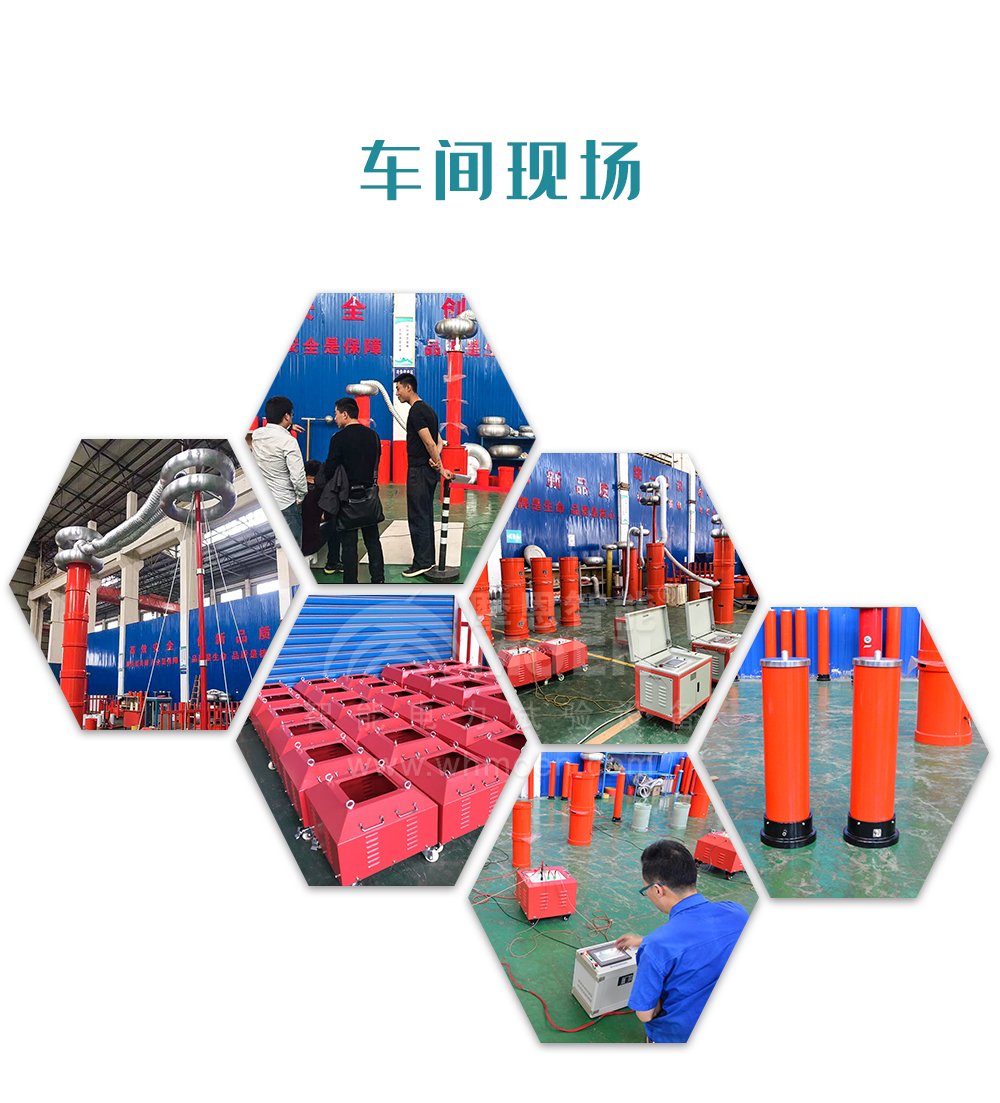

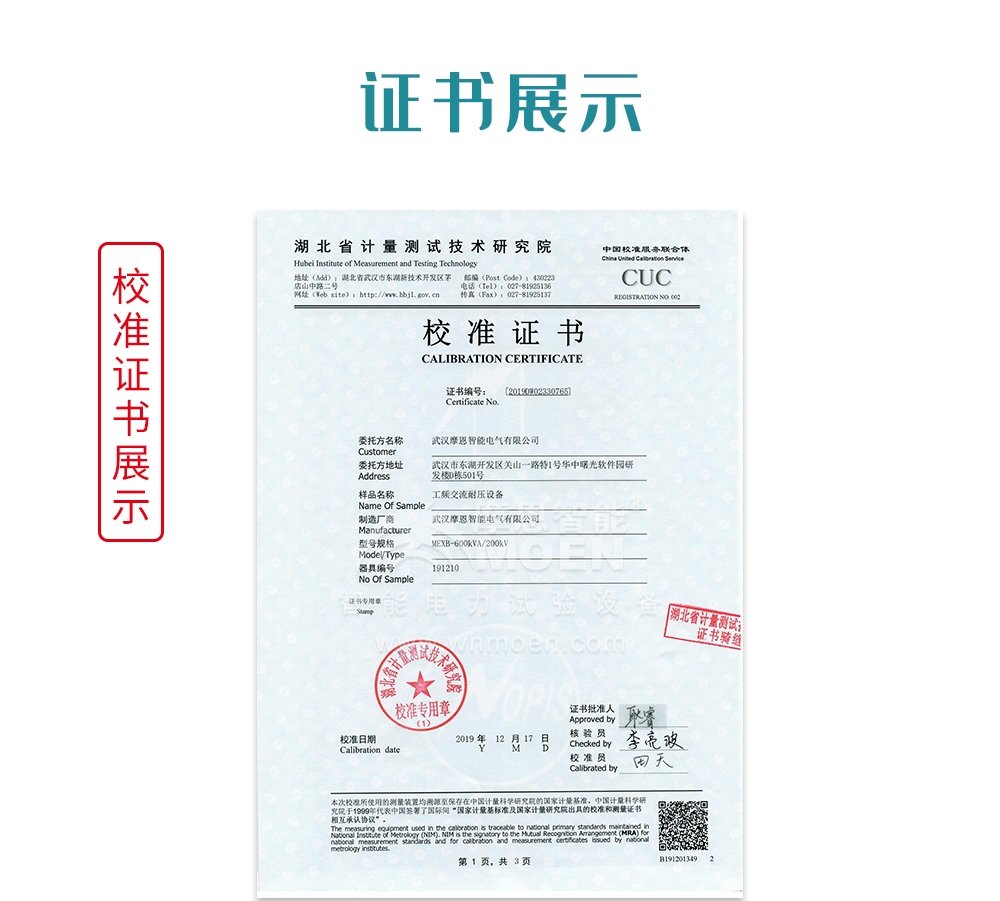

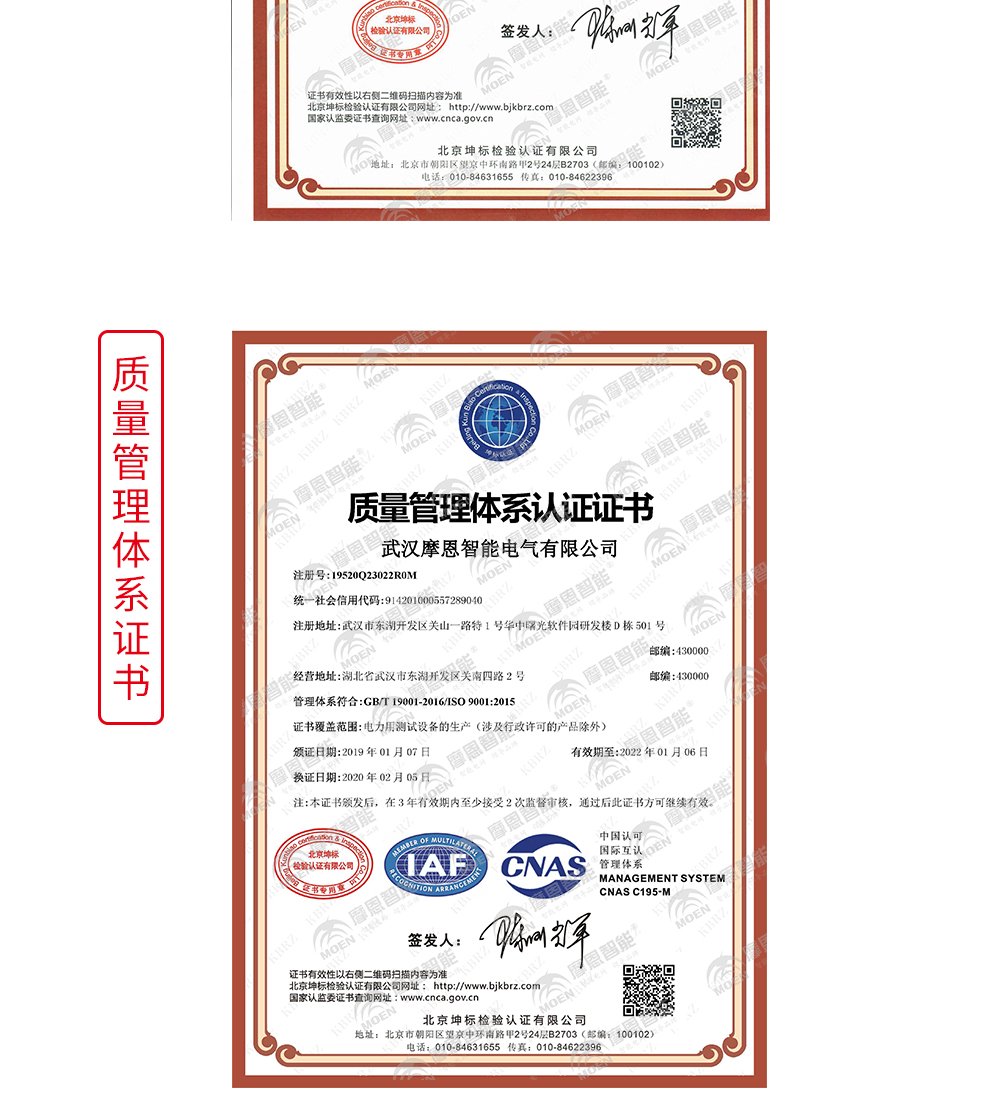

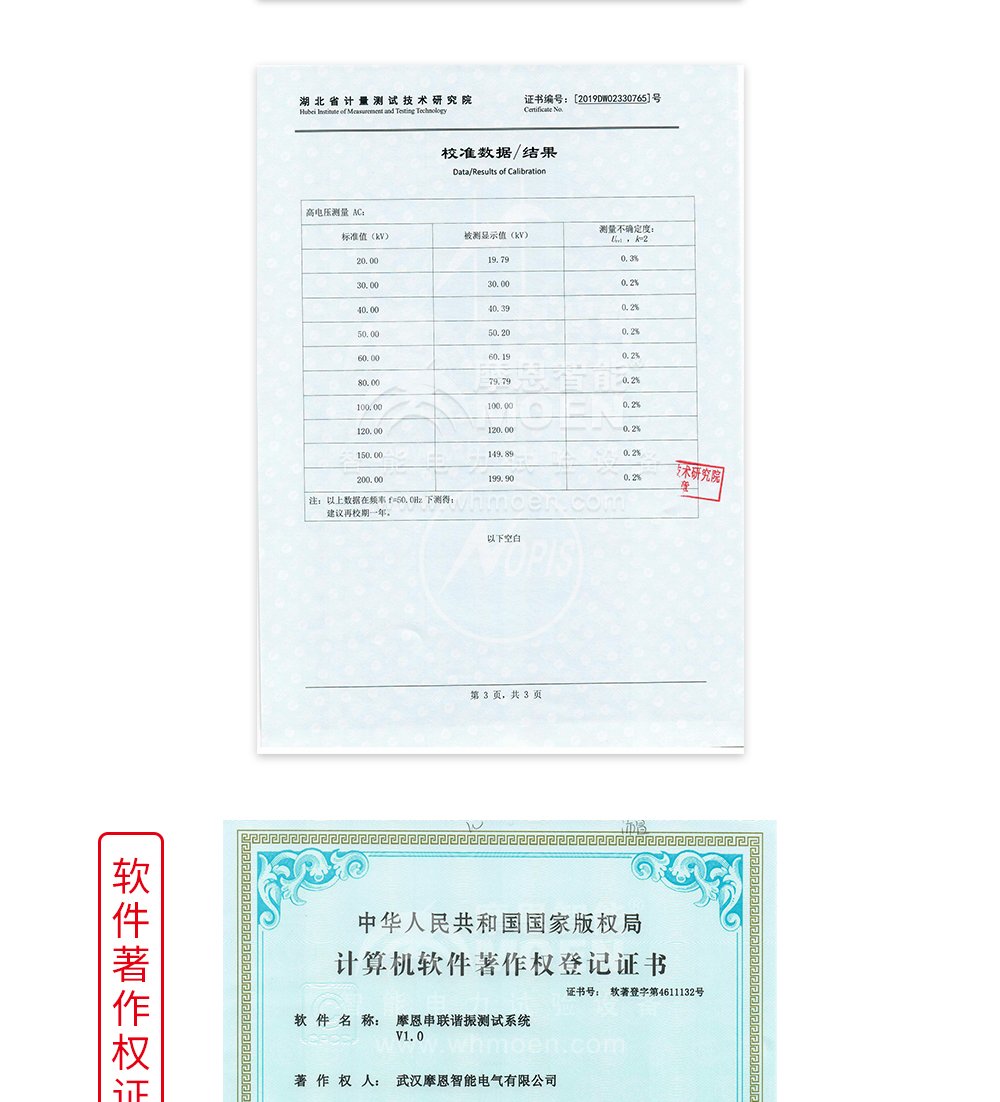

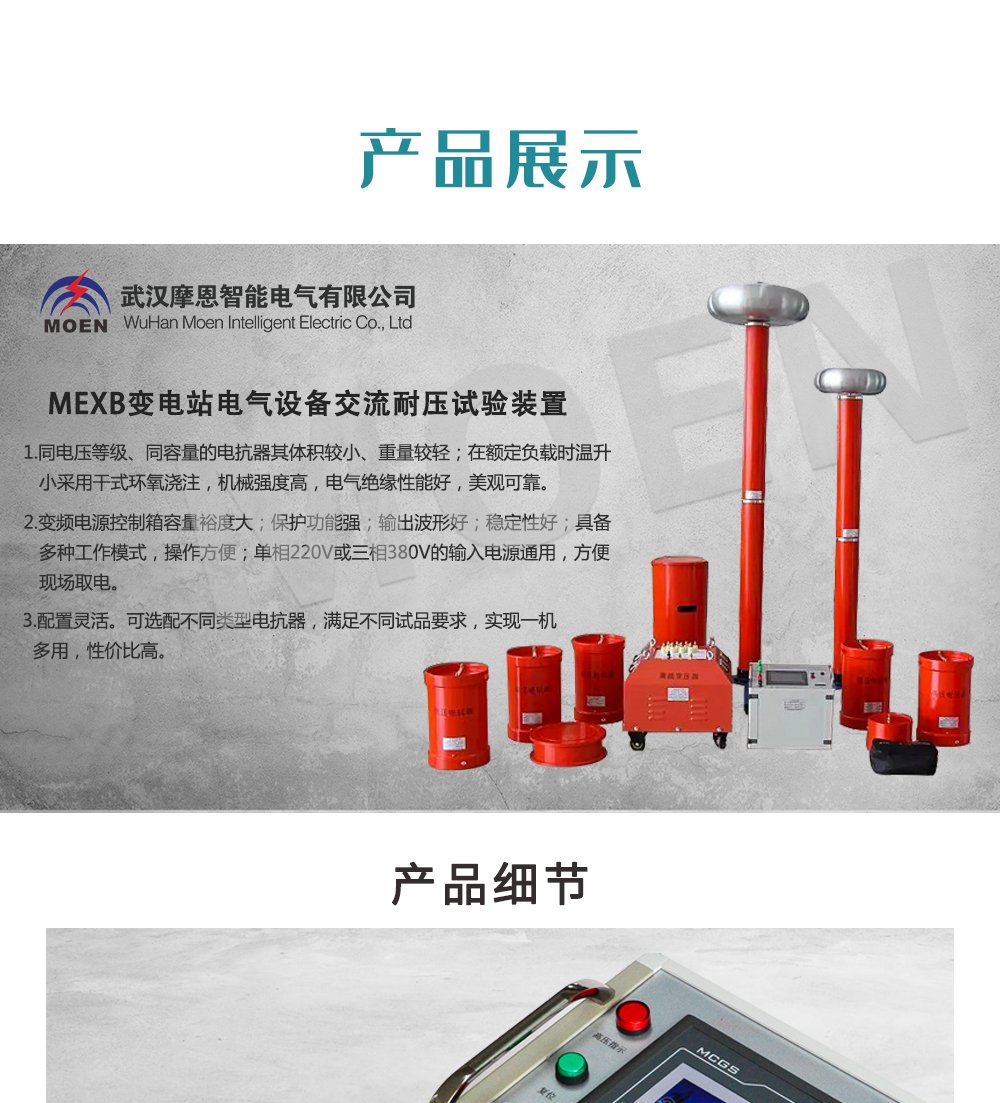

變頻串聯諧振交流耐壓試驗裝置產品展示變頻串聯諧振交流耐壓試驗裝置細節圖變頻串聯諧振交流耐壓試驗裝置證書變頻串聯諧振交流耐壓試驗裝置服務證書變頻串聯諧振交流耐壓試驗裝置案例現場變頻串聯諧振交流耐壓試驗裝置案例圖

MOEORW-5600變頻串聯諧振交流耐壓試驗裝置生產廠家代碼
675指設備能輸出的zui大額定容量，單位為kVA
270指設備能輸出的電壓等級，單位為kV；
MOEORW-5600變頻串聯諧振交流耐壓試驗裝置技術指標
1．額定電壓：
27kV---滿足10kV電纜的交流耐壓試驗；工作頻率：30-300Hz,試驗電壓不超過22kV,試驗時間5min；
54kV---滿足35kV電纜的交流耐壓試驗；工作頻率：30-300Hz,試驗電壓不超過52kV,試驗時間60min；
135kV---滿足110kV電纜的交流耐壓試驗；工作頻率：30-300Hz,試驗電壓不超過128kV,試驗時間60min；
162kV---110kV/63000kVA主變全絕緣的交流耐壓試驗；工作頻率：45-65Hz,試驗電壓不超過160kV,試驗時間1min；
108kV—滿足35kVGIS、開關、絕緣子、互感器等電氣設備的交流耐壓試驗;工作頻率：30-300Hz,試驗電壓不超過95kV,試驗時間1min；
270kV—滿足110kVGIS、開關、絕緣子、互感器等電氣設備的交流耐壓試驗;工作頻率：30-300Hz,試驗電壓不超過265kV,試驗時間1min；
2、輸出電壓波形畸變率：<1.0％
3、允許連續工作時間：額定條件下一次性工作60分鐘；
4、裝置自身品質因數：Q≥30(f=45Hz)
5、裝置輸出波形：正弦波
6、輸入電源：三相380V或單相220V
7、頻率調節范圍：30Hz～300Hz
8、系統測量精度：1.5％
9、裝置具有過壓、過流、零位啟動等保護功能

MOEN-5600變頻串聯諧振交流耐壓試驗裝置遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
《高壓諧振試驗裝置》 DL/T 849.6—2004
《電抗器》 GB10229.88
《電力設備預防性試驗規程》 DL/T596-1996
《耦合電容器和電容分壓器》 IEC358(1990)
