電力測試耐壓試驗｜武漢摩恩MOEORW-XB-1000kVA/500kV 串聯諧振裝置

來源：發布時間：2024-11-11

串聯諧振裝置主要用于對高壓電氣設備進行交流耐壓試驗等。通過調節變頻電源的輸出頻率，使回路中的電感和電容發生串聯諧振，從而在被試品上產生高電壓。該裝置能有效地檢測電氣設備的絕緣性能，發現潛在的絕緣缺陷，確保電氣設備在運行中的安全可靠，廣泛應用于電力、冶金、石油化工等行業的高壓設備檢測中。

一、產品概述

武漢摩恩智能電氣有限公司的核心產品——MOEORW-XB-1000kVA/500kV 串聯諧振裝置基于串聯諧振原理，通過調節電感和電容的值，使回路在特定頻率下發生諧振。在諧振狀態下，電路中的電流和電壓達到特定的關系，從而實現對高電壓、大容量設備的測試和試驗。這種工作原理確保了裝置能夠快速、準確地進行各種電氣試驗，為電力設備的安全運行提供可靠保障。

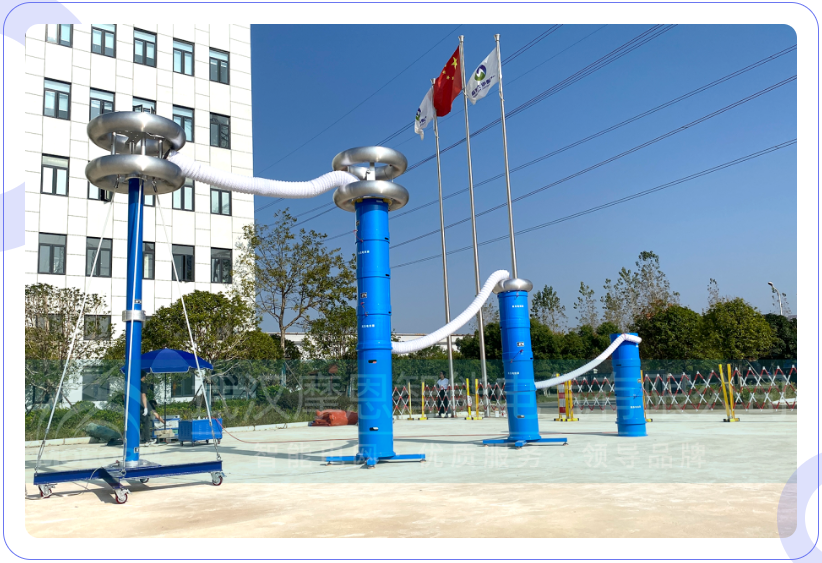

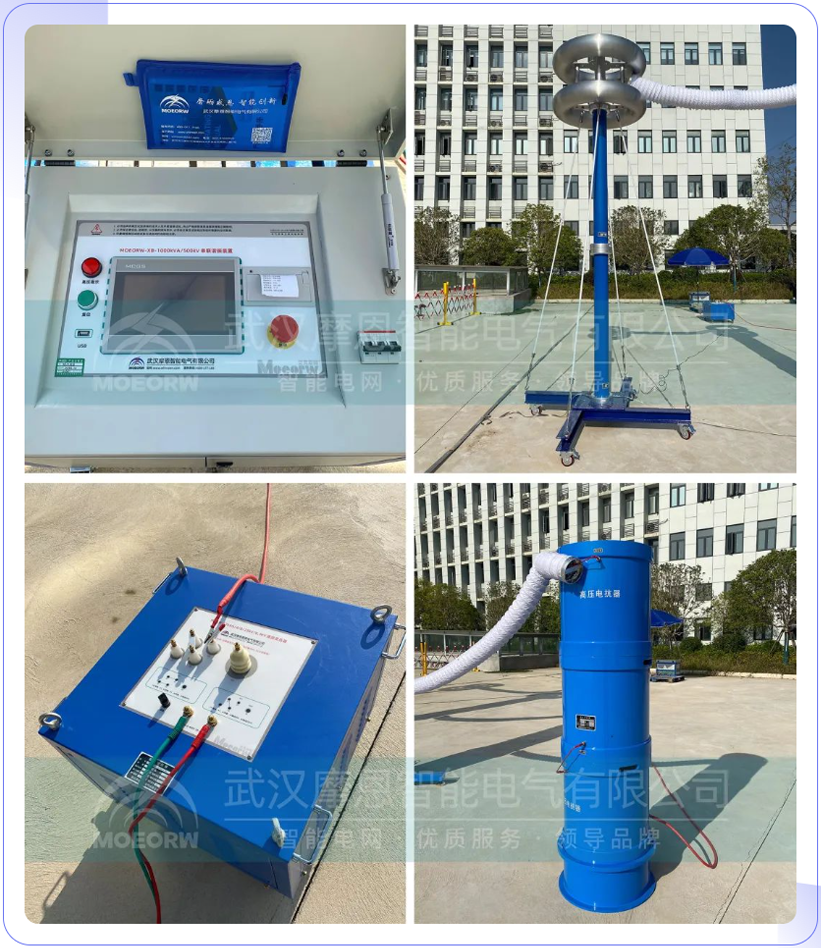

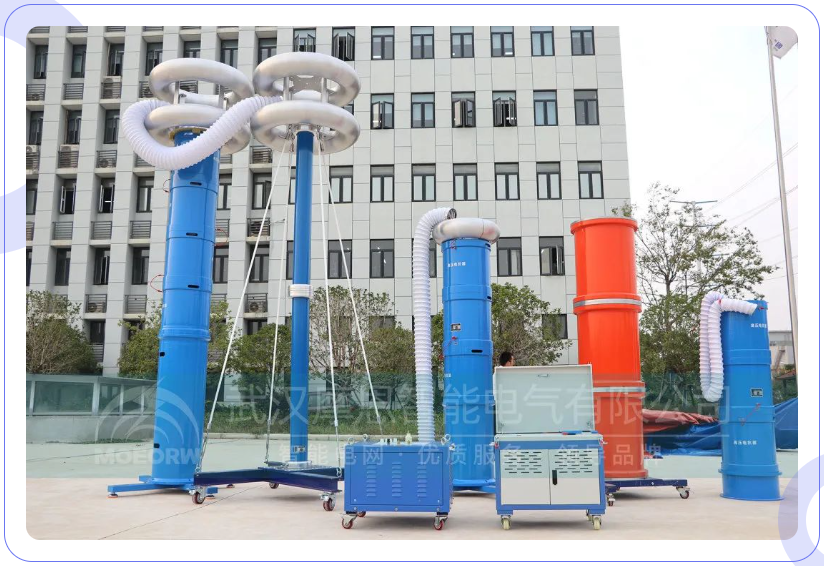

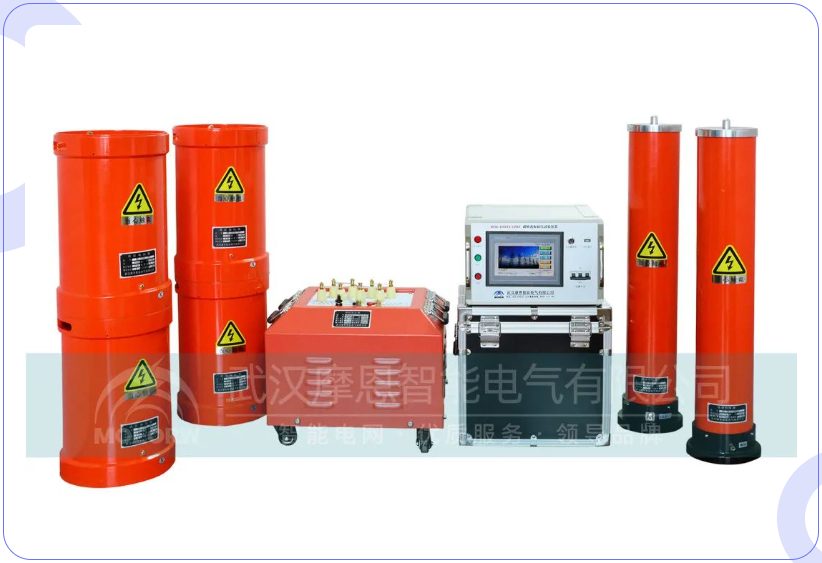

MOEORW-XB-1000kVA/500kV串聯諧振裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。針對10kV、35kV、110kV、220kV電纜；110kV/80000kVA主變全絕緣；110kV、220kV GIS，開關、斷路器的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足10kV電纜這樣低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

二、技術特點

1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析；

2、整個裝置單件重量很輕，便于現場使用；

3、裝置具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式；

4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找；

5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。

三、產品優勢

1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。

2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10。

3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。
