無局放耐壓試驗裝置

來源：www.zeichua.cn 更新時間：2020-08-21

無局放耐壓試驗裝置

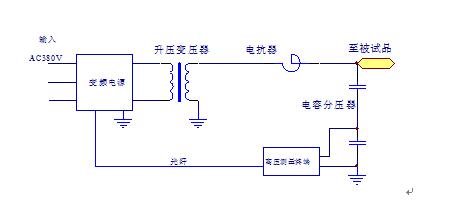

功能特點
l試驗的等效性好。本裝置輸出即為正弦波，波形失真度小,波形畸變率＜3％。不同于其他類型的無局放源，脈寬調制型變頻電源輸出為方波，輸出經過波形整形而成的正弦波。
l利用本裝置試驗過程中，不需要測量峰值。
l體積小、重量輕、搬運靈活、非常適合現場使用。
l操作簡潔方便、接線簡單。
l安全可靠，本裝置內集合了多種保護。包括：放電擊穿保護、過電壓整定保護、輸出短路保護、開機零位保護、橋臂放大回路保護、功率曲線保護等。當任何一種保護出現時，裝置立即封鎖試驗電壓輸出，切斷主回路電源，確保試驗人員、被試品以及試驗系統的安全。
l采用微機控制，輸出穩定性好。本裝置中的信號源由專用芯片產生，輸出頻率穩定性高，可以到達0.001Hz。同時輸出電壓由微機控制，保證輸出電壓的不穩定度＜1%。

無局放耐壓試驗裝置保護部分
本裝置集合了多種保護回路，確保無局放源在使用過程中試驗人員和設備的安全。
l過電流保護，當進行試驗時，發生出口短路。變頻柜中快速地切斷電源，并且在屏幕上提示“內部故障”，該過程在2微秒內完成。
l放電擊穿保護，當被被試品發生放電擊穿時。裝置快速切斷輸出電壓，同時斷開電源。高壓回路的負荷通過中間升壓變壓器來釋放，不會產生過電壓而影響其他設備。
l過壓保護，本裝置可以整定試驗電壓，防止外部原因引起的試驗電壓升高。當試驗電壓超過設定的數值，無局放源就自動切斷回路，并且在屏幕上提示“超過過電壓整定值”（需要在分壓器上取電壓信號）。
l設備內部保護，當設備內部器件發生損壞時，在直流回路上的IGBT快速關斷，切斷直流電源，然后切斷交流電源，防止故障進一步擴展，并且屏幕上提示“內部故障”，整個過程在15微秒內完成。
l速斷保護，當發生交流短路或者控制回路短路時。主電源開關是具有速斷功能的空氣開關，能夠切斷故障。
l開機零位保護，在啟動無局放源時，輸出端一直保持為零，無任何脈沖信號，無電壓輸出。
l防止誤操作保護，在試驗過程中啟動本裝置的任何按鈕，在使用過程中不會對被試品有任何損傷。

無局放耐壓試驗裝置一般使用條件
l海拔高度：≤2000m；
l環境溫度： —10℃～40℃；
l相對濕度：≤90%；
l日照強度：0.1%W/cm2；
lzui大日溫差：<25℃；
l無導電塵埃；
l無火災及爆炸危險；
l不含有腐蝕金屬和絕緣的氣體存在；
l設有一個可靠接地點；
l放置位置傾斜度不大于5度；
l存放地點：戶內；
l存放環境溫度－20℃～40℃，相對濕度≤90%。

無局放耐壓試驗裝置性能參數
l額定輸入電壓：單相交流380V±10%， 50Hz；
l單相輸出；
l輸出電壓：0～350V；
l額定輸出電流：0～43A；
l額定輸出功率：15kW；
l頻率調節范圍：20～300Hz；
l頻率調節精度：0.1Hz；
l頻率穩定度：0.01Hz；
l滿負載下連續工作時間：60分鐘；
l輸出波形：標準正弦波；
l輸出電壓波形畸變率:≤1%；
l輸出電壓不穩定度：≤1%；
l噪音水平：< 75dB。
