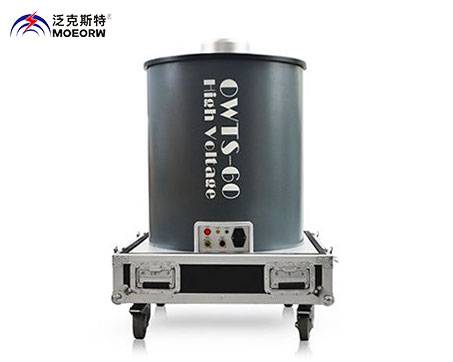

電纜振蕩波局放檢測系統
產品用途
電纜振蕩波局放測試系統是集成式局部放電定位系統，主要用于中壓電纜的局放診斷。系統測試頻率為20Hz 到幾百赫茲的阻尼交流電壓（DAC）。系統在測試過程中產生的阻尼交流電壓zui高可達60kV，并結合先進的系統硬件與系統軟件來進行診斷，系統集VLF與DAC一體，即可測量電纜的振蕩波局放又可做電纜的超低頻耐壓試驗，現場電壓測試結合了非破壞性局放測試以及介質損耗測量，是對電纜的投運，維修以及維護來講一種基礎并有效的測試手段。ME-OHLT系統結合了幾乎針對所有中壓電纜類型，如XPLE以及紙質絕緣的電纜的必要測試電壓以及診斷工具。
ME-OHLT電纜振蕩波局放測試系統用于測試和診斷中壓配電電纜。系統可編程控制, 具有自動耐壓, 局部放電 (PD) 測量和分析以及局放定位功能。可以輕松進行控制和分析,DAC 電纜測試不僅僅是基本的評估“好或壞”的測量手段, 更是一種高階的分析和診斷理念。它允許對新裝, 維修或計劃檢修的電纜絕緣狀況進行評估, 從而為資產管理提供參考。
ME-OHLT主要由兩部分構成
高壓單元：高壓線圈、高壓分壓器、高壓開關、局放耦合電容、耦合單元以及局放探測器。
控制單元：筆記本單元主要用于控制測試程序、分析測試數據和保存測試數據，外部連接高壓 ，控制開關用于控制高壓加壓。將系統接地后并內部連接，然后與被測電纜相連。
ME-OHLT電纜振蕩波局放檢測系統的測量模式包括
1.在同等或高于工況電壓下的耐壓測試,
2.對整體電纜系統進行局部放電測量, 分析和定位
3.介損因子 (tan δ) 的估算。
DAC 電壓測試和局放分析能夠可靠地檢測
4.由安裝或鋪設引起的絕緣缺陷,
5.電纜附件的缺陷, 即中間接頭和電纜終端,
6.由老化過程導致的電纜絕緣劣化
ME-OHLT電纜振蕩波局放檢測系統測試功能
1.耐壓測試
2.局部放電測量,分析和定位
3.基于 IEC60270，IEC 60060-3的電纜測試
電纜振蕩波局放檢測系統現場性能
1.zui大充電和峰值電壓 30, 40 以及 60 kV。
2.系統包含 DAC 單元以及降頻電容，總重大約 100 公斤。
3.堅固耐用的運輸存儲箱。
4.通過診斷軟件輕松直觀地進行操作。
ME-OHLT電纜振蕩波局放測試系統系統參數
1.系統構成：
單元 1 ：DAC 系統包含控制模塊, 高壓直流 (HVDC) 發生模塊, 高壓開關以及局放檢
測模塊
單元 2 ：降頻電容(針對測量短電纜準備的)
200 nF / 30 kV (for ME-OHLT30) 或者 60 kV (for ME-OHLT40, ME-OHLT60)
2.電壓和操作 電壓和操作
電源 單相, 94 V – 250 V, 48 Hz – 63 Hz, 500 VA
DAC 輸出電壓 ME-OHLT30: zui高. 30 kV peak / 21 kV RMS
ME-OHLT40: zui高. 40 kV peak / 28 kV RMS
ME-OHLT60: zui高. 60 kV peak / 42 kV RMS
DAC 頻率范圍 30 Hz – 500 Hz (根據 IEC 60060-3)
3.運行
4.被測物電容 0.025 μF – 5 μF (相當于大約 20 km 長的電纜)
5.電纜中間接頭定位 集成在校準模式下
6.局放測量范圍 5 pC – 100 nC
7.局放測量分辨率 1 pC
8.軟件套件包含 TDR, 局放定位圖, 局放相位模式圖
9.(PRPDA), 模式識別, 導入舊的數據格式, 測試報告生成器
10.安全特性 帶有“緊急關斷”以及 “高壓輸出” 指示燈的安全控制盒以及放電棒
11.運行工況 環境溫度：0-50°C
12.環境濕度：5-90％相對濕度, 無凝露
13.DAC 系統重量和尺寸 ME-OHLT30: 75 kg ?620 x h690 mm
14. ME-OHLT40: 80 kg ?620 x h690 mm
15. ME-OHLT60: 90 kg ?620 x h890 mm
16.航空箱尺寸 ME-OHLT30, ME-OHLT40: 780 x 780 x h1250 mm
17. ME-OHLT60: 780 x 780 x h1400 mm
18.降頻電容及附件 500 x 900 x h700
