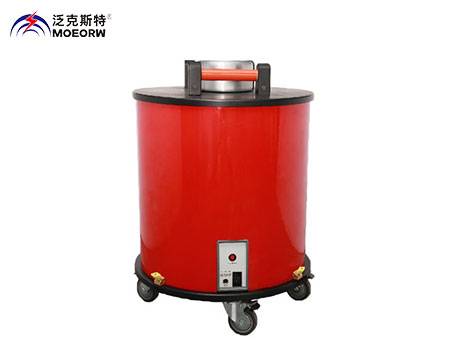

◆MOEORW-9500
移動式電纜故障檢測系統
產品特點
MOEORW-9500移動式電纜故障檢測系統是本公司根據我國目前電力系統管理水平低、測試手段落后而設計的一種新型電力電纜測試設備。該設備采用先進的微電腦技術將電力電纜測試有機的溶為一體、使用戶擁有一套該設備就擁有先進的測試設備和先進的測試手段、并可往電腦上傳遞測試波形，作為電纜資料管理強有力的工具。
電力電纜的故障測試一直是電力系統的頭痛問題。利用本系統所提供的電纜故障測試功能將使其變得十分簡單。為配合不同的電力電纜故障性質，本系統可采用多種不同的測試方法進行測試（如多次脈沖、高壓沖閃、高壓直閃、電壓采樣、電流采樣、低壓脈沖等等），故而可對電力電纜的高阻故障、低阻故障、閃絡性故障及泄漏故障進行可靠的測試。
◆MOEORW-9500移動式電纜故障檢測系統產品特點

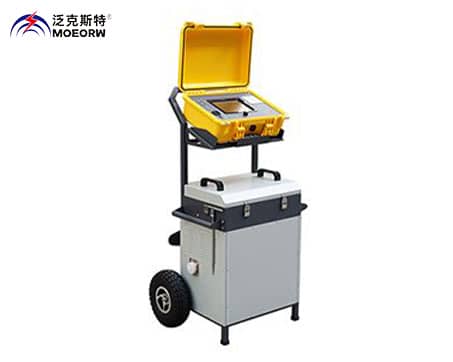

1、堅固的一體手推車結構。
2、寬大的車輪（直徑25CM），輕小型化的設計，輕松的保證各種路況長距離平穩移動。
3、對各種電壓等級電力電纜的低阻、斷路、高阻泄漏性、閃絡性故障進行快速定位和定點。
4、內藏式高壓輸出端子，輸出為高壓硅膠同軸電纜，接線簡單，安全可靠。
5、面板顯示電壓為沖擊電容的實際電容電壓，能可靠掌握施加電纜的電壓。
多次脈沖處理單元單元是電纜故障測試儀實現多次脈沖法檢測電纜故障的關鍵設備。是我公司獨立開發、研制和生產的具有自主知識產權，獨家率先推出并達到世界先進水平的重要科技成果之一。它與智能型多次脈沖法電纜故障測試儀配套后實現多次脈沖法的完整測試。在數萬伏的沖擊高壓條件下，一次沖擊高壓閃絡便能得到多組不同延時的脈沖測試波形，中央處理單元自動從中選擇更理想的更便于分析的一組類似低壓脈沖法的短路故障波形，顯示于大屏幕彩色液晶屏幕上。從而實現了電纜故障檢測領域中的自適應，實現了無誤判、錯判的更高境界。極大地提高了電纜故障測試現場的工作效率。
◆移動式電纜故障檢測系統技術參數
產品特點：
●測試方式：多次脈沖/弧反射法、電壓取樣、電流取樣低壓脈沖、多種測試方式均可實現，更大滿足用戶測試的方便性及使用習慣。
●采樣頻率：30M、60M、120M多種采樣頻率，測試精度更高。
●測試距離：可達165Km。
●測試脈沖：0.2~9.9μs，任意可調。
●誤差：
粗測相對誤差：不大于±0.25%；
粗測絕對誤差：2千米以下長度電纜不超過1米；
5千米以上長度電纜不超過2米。
定點后無誤差。
●更短測試距離（盲區）≤2V/f（m） V：電波在電纜中的傳播速度；f：實際采樣頻率。
技術指標：
●讀數分辯率：V/2f(m)，分辨率小于0.5米。
●測試儀中預置四種電纜電波傳播速度。
●采用四套波形處理，使波形的辨別更加容易，測試速度更快、更準確。
●采用雙游標自動搜索故障點，自動顯示故障點的距離。
●8.4寸觸摸屏，顯示更直觀，操作更方便。
●防掉電波形存儲64個。
●配置熱敏微型打印機，打印測試報告精度更高。
●可通過COM/USB接口與電腦上傳波形，便于進行管理。
●自帶電池，現場使用方便。
●體積小、重量輕，進口防水機箱，適應各種惡略環境使用。
●和DMS-3500相比，帶增強的硬件波形處理電路。
技術指標：
1、測試方式：多次脈沖法/弧反射法（需多次脈沖單元配合）、電流取樣（內置）、直流輸出。
2、采樣信號種類：多次脈沖法/弧反射法（需多次脈沖單元配合）、電流取樣（內置）、低壓脈沖。
3、內置直流高壓輸出：MOEORW-9005D:0～32KV負極性 更大輸出電流：50mA
4、內置脈沖沖擊電容：MOEORW-9005D:0～35KV 4μF 電容能量2450J焦耳
5、內置球隙沖擊放電：弱電控制電磁閥空氣氣隙，沖擊放電周期3—12秒可調，并特別設計消音裝置，滿足始端電纜故障需要靜音的要求。
6、保護：
零電壓位置保護：防止誤操作，保障人身及被試品安全；
按”斷開”鍵后，通過內設安全裝置，將殘存電荷快速自動放掉，保證安全。
7、供電電源： 220V±10% 50Hz±1%
8、海拔高度： 1500m以下
9、環境溫度： -20℃－40℃
10、相對濕度： ≤70％ (40℃時)
