線路工頻參數異頻測試裝置

系統概述
本測試系統是在我公司原MELP-09系列大功率線路工頻參數異頻測試系統（分體式裝置）的基礎上全功能的升級換代產品，依據《DL/T 1119-2010輸電線路工頻參數測試儀通用技術條件》和《DL/T1179-2012-1000kV交流架空輸電線路工頻參數測量導則》將異頻電源及測試主機整合為表源一體化的測試裝置。即：異頻電源及其輸出控制、隔離變壓器及其檔位切換、測試接線變換、接地分合操作、信號測量及采集、數據分析計算等功能全部集中在同一個機箱內。
本裝置的測試項目涵蓋了各類電力輸電線路在參數測量前試驗項目和工頻參數測量項目中所要求全部內容。即：a) 線路感應電壓、接地電流測量； b) 核對相別、絕緣電阻及直流電阻測量；c）三相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容；d) 多回同桿或并行線路回路之間的零序互阻抗和零序耦合電容。

現場實測時，根據測試對象及其測試項目，由主機內置的對應程序控制試驗接線的變換(含：接地操作等)、隔離變壓器的輸出(頻率、電壓)、數據采樣、計算分析的自動依次完成。

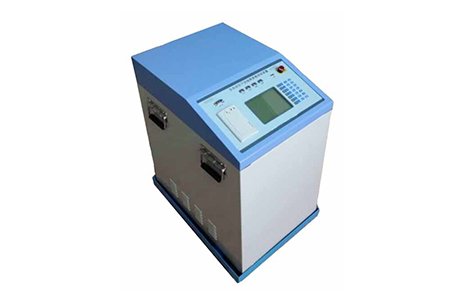

機箱采用框架式結構，選用不銹鋼板面板，扣板式安裝，顯示屏幕、打印機、鍵盤、供電指示燈、電源啟動按鈕、報警燈、USB等集中在正面。外部接線端子集中在機箱背面，凹入背板平面以下，在接線板引出了3個外部電流輸入端子，用于儀器檢定時接入標準源校驗裝置測量準確度。
設備外形尺寸符合人體工程學原理，方便測試人員可直立操作儀器。機箱兩側面裝有搬運把手，機箱底部嵌入在帶有萬向腳輪的平板小車上，以便運輸和現場裝卸、移動，整臺測試裝置重量控制在60kg以內。
線路工頻參數異頻測試裝置線路工頻參數測試依據
2.1  中華人民共和國國家標準《GB50150－2006 電氣裝置安裝工程電氣設備交接試驗標準》第25.0.1.2 條：架空電力線路的試驗項目應包括：測量35kV以上線路的工頻參數。
2.2  中華人民共和國電力行業標準《DL/T 782 －2001  110kV及以上送變電工程啟動及竣工驗收規程》第5條：工程帶電啟動應具備的條件中第5.3.6要求：送電線路帶電前的試驗（線路絕緣電阻測定、相位核對、線路參數和高頻特性測定）已完成。
2.3  國家電網公司發布的《架空輸電線路管理規范》第十五條  工程正式投產前，應做好以下工作：(2)線路電氣參數測試合格，相位核對無誤，線路……等。
2.4  中華人民共和國電力行業標準《DL/T559－2007 220kV-750kV電網繼電保護裝置運行整定規程》及《DL/T584－2007 3kV-110kV電網繼電保護裝置運行整定規程》要求下列參數用于整定計算時必須使用實測值：
1）三相三柱式變壓器的零序阻抗；
2）66kV及以上架空線路和電纜線路的阻抗；
3）平行線之間的零序互感阻抗；
4）雙回路的同名相間和零序的差電流關系；
5）其他對繼電保護影響較大的有關參數；

線路工頻參數異頻測試裝置測試系統的主要功能及特點
3.1  可快速準確完成三相輸電線路的三相靜電感應電壓、電磁感應電壓及相位角度、三相線路對側接地及開路情況下的三相接地電流測量；
3.2  對三相輸電線路的正序阻抗、零序阻抗、正序電容、零序電容等參數的測試，測試端的接線倒換全部在裝置內部自動完成，只需要接一次線，即可完成所有測試項目，極大地提高了現場測試工作效率。
3.3 在裝置內部加裝了三相大電流繼電器控制測試線路接地，配合正序、零序測試接線的變換和信號采集，測試過程不需要任何人工倒換測試接線，避免因改接線時感應電壓對試驗人員的傷害，保證了儀器設備的安全。
3.4  8路各自獨立量程的電壓、電流測量通道，保證了對多回同桿或平行線路回路之間的零序互阻抗和零序耦合電容的準確測試。
3.5  抗干擾能力超強，內置的工頻干擾抑制裝置可抵御被測線路兩端接地后接地感應電流小于100A條件下的正常測試，抗干擾的原理是將裝置的隔離變壓器經過特殊設計輔以感應電壓抑制模塊將線路上的干擾電壓對地形成低阻泄放通道。
3.6  阻抗參數測試頻率選擇45Hz和55Hz雙頻自動測試，具有更好的測試等效性。電容測試頻率選擇260Hz單頻測試，解決了超短距離線路電容的測試準確度的難題。
3.7 裝置內部的異頻電源具有良好細度的步進升壓控制，通過預檢程序可自動調整電源輸出電壓和電流，解決了超短線路和電纜的參數測試難題。
3.8 采用zui新數學算法和選用16位高精度AD芯片，保證了裝置異頻輸出信號的純凈度和高保真度，在測試信號與干擾信號為1：20倍的情況下，可以準確將異頻測試信號和工頻干擾信號分離，從而準確測試線路工頻參數。
3.9  測試裝置采用單相220V供電，方便現場使用單相發電機供電完成測試項目，并具有誤接380V電源保護功能。
3.10  高可靠性，裝置內部異頻電源具有過電壓、過電流、輸出短路、過熱等多重保護，在操作面板配有手控急停按鈕，保證了測試現場出現任何意外情況下對設備和測試人員的保護。
3.11  裝置自帶試驗接地良好性檢測功能，不但可以保證接地不良情況下裝置電源不啟動輸出，而且同時避免了由于接地不良導致線路零序阻抗參數測試偏差情況的出現。
3.12  儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按試驗編號或時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
3.13  儀器數據可以通過U盤導出，可在任意一臺PC機上方便用戶對測試數據的查看和數據管理，編輯生成線路參數測試報告。
四、線路工頻參數異頻測試裝置測試裝置技術參數
4.1  根據測試系統選型配置表選擇適用于線路長度的規格型號：以滿足對0.2～1500km三相架空線路或電纜線路工頻參數測試。
4.2  測試裝置抗工頻干擾參數：能在測試裝置輸出信號與工頻干擾信號之比為1:20的條件下穩定準確完成所有測試。
4.3  供電電源：單相AC 220V±10%，25A，50Hz±2%；
4.4  測試裝置保護功能
1) 工作電源保護：儀器輸入電源誤接入380V電源時，過壓報警指示燈亮并同時蜂鳴器發出告警提示音。
2）裝置外殼接地與試驗接地檢測：裝置試驗接地及外殼接地不良時，裝置發出告警提示并關閉電源輸出。
3）具備急停按鈕，出現意外快速切斷電源輸出并將被測線路接地，保護測試人員和設備安全。
4）其他保護：裝置具備過壓、過流、短路、過熱四種保護，在面板裝有故障指示燈，提示出現故障類型。
線路工頻參數異頻測試裝置技術參數選型表

技術參數	MELP-091	MELP-092	MELP-093	MELP-094
適用于線路長度	0.2~1500km	0.5~800km	1~500km	1~200km
異頻電源功率	10kVA	5kVA	3kVA	2kVA
輸入工作電源	單相	單相	單相	單相
輸入電源保護	有	有	有	有
接地檢測功能	有	有	有	有
靜電電壓測量	有	有	有	─
電磁電壓測量	有	有	有	有
接地電流測量	有	有	有	有
線路核相功能	有	有	有	有
絕緣電阻測量	5000V/5mA	─	─	─
直流電阻測量	20mΩ～60Ω	─	─	─
zui大輸出異頻電流	40A	20A	10A	5A
zui大輸出異頻電壓	1000V	600V	200V	200V
zui大工頻抗干擾電流	100A	60A	40A	20A
zui大工頻抗干擾電壓	30kV	20kV	20kV	10kV
測量靜電感應電壓	30kV	20kV	20kV	─
測量電磁感應電壓	1000V	600V	600V	400V
阻抗參數測試范圍	0.1～1000Ω	0.1～400Ω	0.1～400Ω	0.1～400Ω
電容參數測試范圍	0.02μF～80μF	0.05μF～50μF	0.1μF～50μF	0.1μF～30μF
高空接線鉗	有	有	─	─
測試項目擴展	√	─	─	─
外形尺寸	550mm*400mm*900mm
重    量	<85kg	<65kg	<55kg	<45kg

4.6異頻電源輸出特性：
1) 輸出頻率：45Hz/55Hz/260Hz  頻率度優于±0.1%；
2）輸出波形：標準正弦波，波形失真度優于±2%；
4.7 線路工頻參數測試準確度：
1）靜電感應測試： zui高分辨率0. 001kV； 測量精度±5%±5個字
2）電磁電壓測試： zui高分辨率0. 001V； 測量精度±0.2%±2個字
3）電流測試： zui高分辨率0. 01mA；  測量精度±0.2%±2個字
4)  電容參數測試： zui高分辨率：0.0001μF
≥0.1μF時，±1%讀數±5個字；＜0.1μF時，±2%讀數±5個字；
5）阻抗參數測試： zui高分辨率：0.001Ω；
≥1Ω時，±1%讀數±5個字；  ＜1Ω時，±2%讀數±5個字；；
阻抗角：0°～360°；  ±1%讀數±0.05°
