zghd全新輸電線路智能測量?jī)x

來源：www.zeichua.cn 更新時間：2022-04-14

zghd

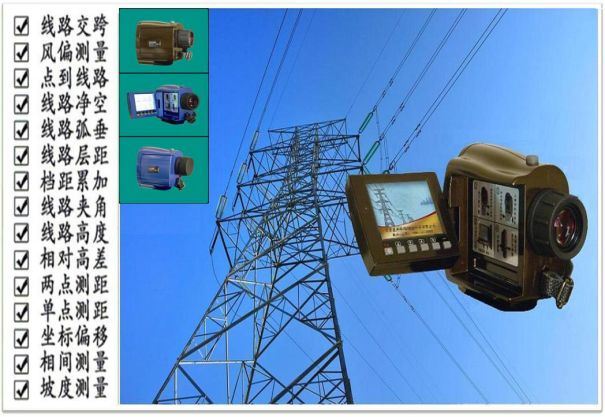

全新輸電線路智能測量?jī)x是由我司針對輸電線路測量，自主研發的一款多功能智能測量?jī)x。它采用目前的三維激光測量技術和智能微電腦技術，全中文操作界面，zghd采用輸電線路測量的專業算法，測量功能多達15種，涵蓋了所有輸電線路安全運行的空間測量需要。一機在手，分秒之間就可以完成測量，是您線路運行的得力助手。

zghd全新輸電線路智能測量?jī)x產品技術特點
（一）一體化設計，無需另配手簿，直接免去藍牙連接煩惱
儀器高度集成，無任何電纜連接，測量主機、顯示屏幕、瞄準望遠、數據處理、數據存儲完全集成于一身，不需要手簿和藍牙通信，一機即可完成所有操作。
（二）外觀流線型設計，金屬漆面，細膩華潤
儀器外形符合人體工程學設計,外殼采用“合金”的高強度工程材料（P+ABS），zghd表面噴涂咖啡金或深海藍金屬漆面，手感細膩華潤，靚麗大方，典雅華貴。
（三）內置精密三軸數字電子羅盤傳感器
儀器內置“真正”精密三軸數字電子羅盤傳感器，保證儀器在傾斜的姿態下，都能保障準確的傾斜角度和方位角度數據。
（四）zghd儀器外形酷似小型DV攝像機，小巧便攜，簡單智能，屏幕可旋轉折疊
儀器外形酷似小型DV攝像機，屏幕可折疊、旋轉，便于使用者操作，僅重390克，徹底顛覆傳統測量?jī)x器的笨重。
（五） zghd儀器配有2.8吋高背光彩色顯示屏幕
儀器配有2.8吋高背光彩色屏幕，屏幕自動顯示相關測量的詳細數據，一目了然。
（六）zghd儀器功能采用模塊化設計，全中文界面
儀器中文顯示界面，圖解式指引，傻瓜式操作，一看就會，無須繁雜操作步驟，測量快速、及時準確。
（七）zghd儀器配有可插撥TF卡，超百萬條數據存儲，支持下載編輯管理
儀器機身配有8GB TF存儲卡，可存儲1000000條數據，可下載到電腦，用excel等軟件讀取、編輯。
（八）zghd儀器配置配件齊全、堅固耐用
儀器配有：真皮手腕帶、高強度防水防潮儀器箱、小巧儀器包、便攜三腳架。
（九）儀器內嵌“數維測”輸電線路測量專用功能，現場判讀，及時準確

線路交跨，儀器可以測量跨越線路間的zui小距離，并提示所測位置是否形成跨越；
風偏測量，儀器可以測量不同角度下的風偏數據，保障線路運行的安全；
點到線路，儀器可以測量影響線路運行的危險點與線路間的三維數據；
線路凈空，儀器僅需測量幾點，即可算出影響線路運行的樹木空間三維數據；
線路弧垂，儀器自動尋找/掃描弧垂點，避免人為選擇弧垂點的誤差；
線路層距，儀器可以連續測量多條導線之間的垂直距離，并分別顯示出來；
檔距累加，儀器可以連續測量多個桿塔間的檔距，并自動合計；
線路夾角，儀器可以測量同一線路的轉角或跨越線路的夾角數據；
線路高度，線路對地安全距離測量，儀器自動提示測量地面點是否為線路正下方；
相對高差，儀器可以連續測量多個目標點位間的高差數值，并實時顯示高差數據；
兩點測距，儀器可以測量空間內任意兩點間的距離、高差等數據；
單點測距，儀器可測量?jī)x器到目標點的斜距、水平距、高差、角度等數據；
坐標偏移，儀器可以完成目標點的三維XYZ坐標測量，或者偏移坐標測量；
相間測量，儀器可以測量線路的相間距離；
坡度測量，儀器可以測量空間兩點間的坡度。

zghd全新輸電線路智能測量?jī)x技術參數

儀器型號	zghd
操作界面	全中文操作界面，內嵌“數維測”軟件
結構方式	一體化設計，獨立完成所有測量功能，不用外加手簿。測量瞄準、功能顯示、數據處理高度集成。
測量范圍	測距測高：0-1860米(一般反射性物體1200米) 測量?jī)A角：0 - 90° 測量方位角：0 – 359.9°
測高精度	25米以內：5cm - 10cm 25-35米之間：10cm - 15cm 35-50米之間：15cm - 30cm 50米以上：< 50cm
測距精度	0 - 50米: < 10cm 50 - 100米: < 20cm 100 - 200米: < 30cm 200 - 2000米: < 50cm
測量功能	線路交跨風偏測量點到線路線路凈空線路弧垂線路層距檔距累加線路夾角線路高度相對高差單點測距兩點測距坐標偏移相間測量坡度測量
角度精度	0.15°
數據分辨率	0.001m
數據存儲	采用可拔插TF卡，不限量存儲
數據下載	數據可以下載到電腦，可用excel或?yàn)g覽器等軟件打開、編輯、管理
瞄準方式	望遠鏡瞄準
顯示屏幕	2.8″彩色LCD顯示屏幕，高背光，日夜操作均可
電源	4節AA堿性電池,可連續使用20小時
激光類型	符合CENELEC EN60825 class zui高安全等級激光
支架接口	英制的?″接口
工作溫度	-20℃ - +50℃
存儲溫度	-30℃ - +60℃
儀器重量	390g
儀器尺寸	132×106×67mm
