輸電線路參數測試儀廠家簡介
武漢摩恩提供輸電線路參數測試儀廠家價格、輸電線路參數測試儀廠家報價，產品選型，技術支持，輸電線路參數測試儀是發電站、變電站等現場或實驗室測試各種高壓輸電線路參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變為45Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。

注意
接線前、測試前，
被測線路的本端必須處于接地狀態！
待準備工作完畢后，才能將本端接地解除！
請務必保證安全操作！
被測線路一般有達數千伏感應電壓，務必帶絕緣手套！

測試接線和拆線操作請按下述步驟進行：
1.將被測試線路的引下線可靠接地；
2.將儀器保護地用裸銅線可靠接入大地；
3.將儀器測試線連接至被測試線路的引下線；
4.開始測試前打開線路引下線的接地；
5.所有測試完成后，將線路引下線可靠接地；
6.拆除儀器測試線；
7.拆除地線；
8.恢復被測線路狀態。

任何不按操作程序的行為，都有可能造成設備損壞或操作人員的人身安全！
一、輸電線路參數測試儀廠家概述
新建高壓輸電線路在投入運行之前，除了檢查線路絕緣情況、核對相位外，還應測量各種工頻參數值，作為計算系統短路電流、繼電保護整定、推算潮流分布和選擇合理運行方式等工作的實際依據。一般應測的參數有直流電阻R、正序阻抗Z1、零序阻抗Z0、正序電容C1和零序電容C0、相間電容C12 。
對于同桿架設的多回路或距離較近、平行段較長的線路、還需測量耦合電容Cm和互感阻抗Zm。
測量參數前，需要記錄線路的有關設計資料如線路名稱、電壓等級、線路長度、桿塔型式、導線型號和截面等，并根據這些資料和現場情況作出測試方案。
在傳統的輸電線路工頻參數測試中，采用三相自耦變和大容量隔離變壓器提供測試電源，通過電力計量用的CT和PT作電信號變換，zui后用指針式的高精度電壓表、電流表、功率表測量各個電參數，zui后計算得到輸電線路工頻參數測試結果。使整套試驗設備體積大、重量大，需要吊車配合工作，十分不利于現場測量，而且由于測試電源為工頻電源，極易與耦合的工頻干擾信號混頻，帶來很大的測量誤差，需要大幅度提高信噪比，這對電源的容量和體積又進一步提高。
本儀器能夠準確測量各種高壓輸電線線路(架空、電纜、架空電纜混合、同桿多回架設的工頻參數（正序電容、零序電容、正序阻抗、零序阻抗、互感和耦合電容、相間電容等）。
儀器滿足《110千伏及以上送變電基本建設工程啟動驗收規程》、DL/T559-94《220-500kV電網繼電保護裝置運行整定規程》、《GB50150-2016》的規定要求。
儀器采用一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。
二、輸電線路參數測試儀廠家技術指標
準確測量各種高壓輸電線線路的
正序電容、零序電容、正序阻抗、零序阻抗、互感和耦合電容、相間電容等

輸入電源	三相AC380V±10%，50Hz
輸出 zui大電壓	AC 200V 精度：1%
輸出 zui大電流	5A
輸出信號頻率	47.5Hz/52.5Hz；50Hz/50Hz
測量范圍	正序電容零序電容耦合電容	正序阻抗零序阻抗互感電抗	阻抗角
測量范圍	0.1～50μF	0.5～400Ω	0～360°
測量分辨率	0.01μF	0.01Ω	0.01°
測量準確度	0.1μF～1μF時 ±3%±0.05μF, 1μF～50μF時±1.5%±0.03μF	0.5Ω～1Ω時±3%±0.05Ω, 1Ω～400Ω時±3%±0.03Ω	±0.2°(電壓>1.0V) ±0.3°(電壓>0.2～1.0V)
外形尺寸	620 mm×500 mm×600mm（含輪子）；重量：79kg
抗干擾參數	干擾電壓：接入儀器測試電源后的縱向感應電壓＜350V；干擾電流：線路首末兩端短接接地時＜40A；能在儀器輸出信號與干擾信號比為1:10的條件下穩定準確完成測試。
使用環境	環境溫度：- 15℃ ～ +40℃ 相對濕度：＜90%

本儀器中的測量結果說明：
正序阻抗：已經折算成每相每千米的正序參數。
零序阻抗：已經折算成每相每千米的零序參數。
正序電容：已經折算成每相每千米線路對地的正序參數。
零序電容：已經折算成每相每千米的平均對地零序參數。
耦合電容：實際測量值，沒有折算
互感阻抗：實際測量值，沒有折算
相間電容：實際測量值，沒有折算。
線地電容：實際測量值，沒有折算。
線地阻抗：實際測量值，沒有折算。

三、輸電線路參數測試儀廠家儀器特點
1、快速準確的完成線路的正序電容、零序電容、正序阻抗、零序阻抗等參數測量，同時還可以測量線路間的互感電抗、耦合電容、相間電容測量；
2、抗干擾能力強，能在異頻信號與工頻信號比為1:10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引線線就可以完成全部的線路參數測量；徹底解決現有測試手段存在的測試接線倒換繁瑣、干擾、穩定度、精度等方面的問題。
4、儀器以高速單片機為內核，實現測試電源、儀表、計算模型一體化，將一卡車的設備濃縮為一臺儀器。
5、儀器采用8寸彩色觸摸屏顯示，嵌入式漢字微型打印機打印結果；
6、儀器測試過程快捷，儀器自動完成測試，一分鐘完成一個序參數的測量，試驗時間縮短，20分鐘內可完成傳統方法1天的工作量；
7、測量精度高，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；

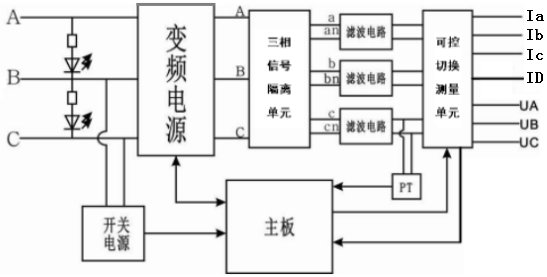

四、輸電線路參數測試儀廠家儀器原理

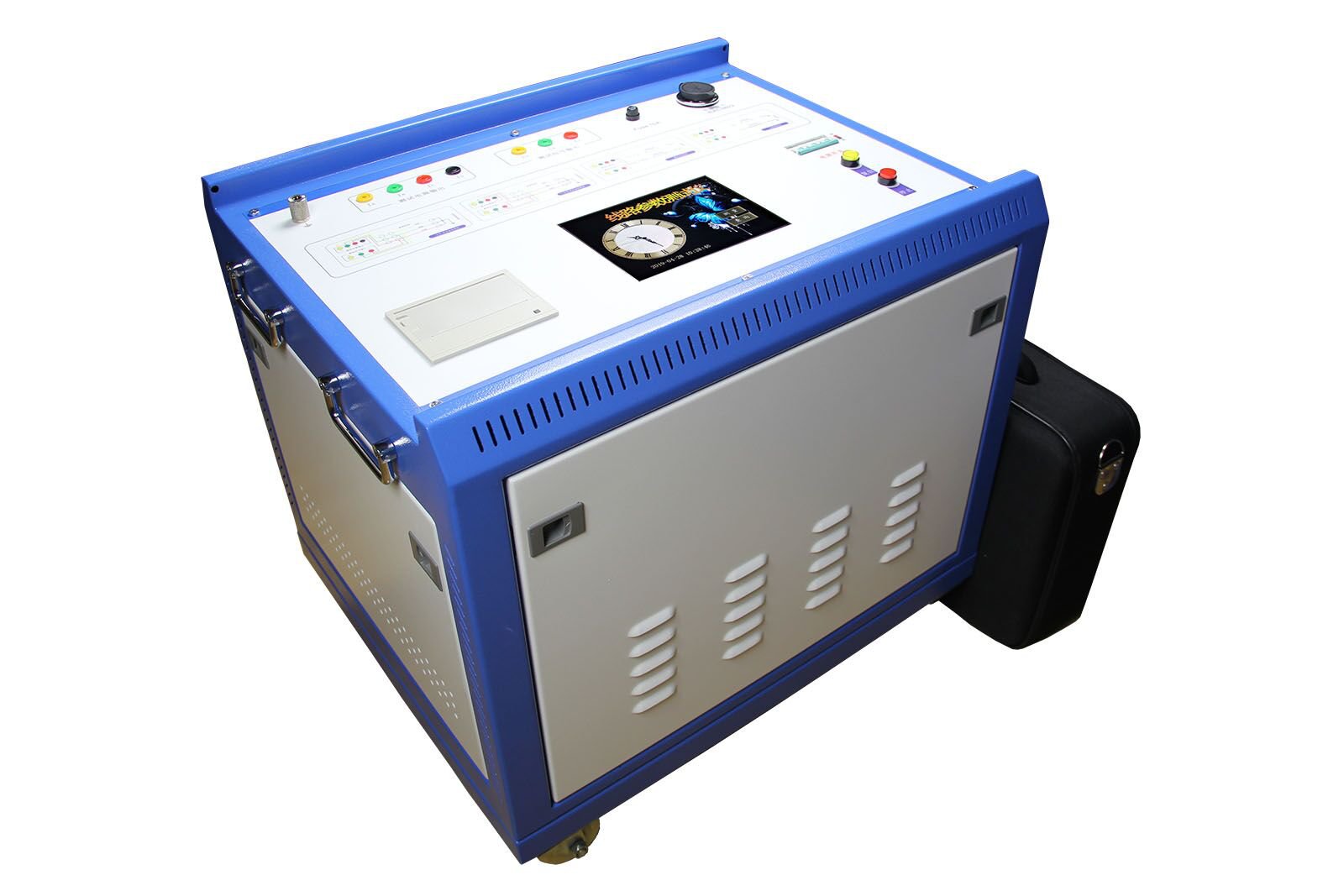

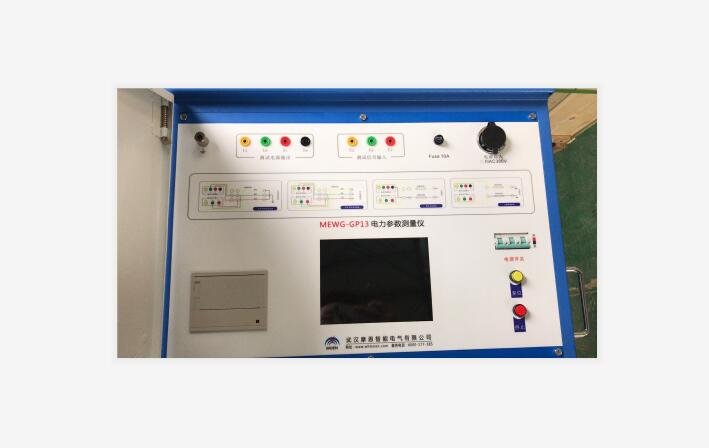

輸電線路參數測試儀廠家儀器主機

武漢摩恩提供輸電線路參數測試儀廠家價格、輸電線路參數測試儀廠家報價，產品選型，技術支持，輸電線路參數測試儀是發電站、變電站等現場或實驗室測試各種高壓輸電線路參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變為45Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。
