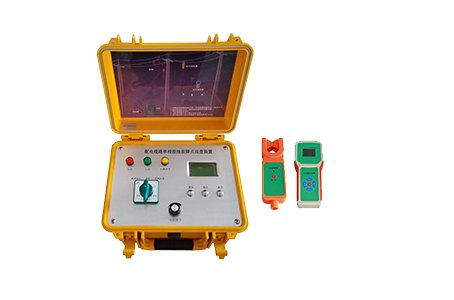

rmhd配網架空線路故障精確定位裝置

來源：www.zeichua.cn 更新時間：2020-10-22

rmhd

配網架空線路故障精確定位裝置簡介
配網承擔著將電能可靠地輸送至終端用戶的重任，一旦線路跳閘停電，會對沿線的企事業單位和居民的生產生活秩序造成較大沖擊，據統計用戶停電時間90%以上由配網故障引起。
rmhd

配網線路發生故障后應盡可能縮短故障排查時間、縮小用戶停電范圍，當前各類配網故障診斷技術的實際應用效果不甚理想，存在單相接地故障選線與定位不可靠、巡查故障點費時費力、通信及電源可靠性不高等問題。
針對配電線路故障后用戶恢復供電時間無法保障，故障點巡檢困難的問題，我公司開發了一套綜合型配網故障精確定位系統，能夠?qū)崿F(xiàn)配網故障精確定位，縮短故障排查與恢復時間。

rmhd配網架空線路故障精確定位裝置系統概況
2.1總體架構
本公司研制的配網架空線路精確定位裝置由監測終端、系統后臺、客戶端組成。

監測終端：監測線路行波電流、工頻電流、工頻電壓波形數據
數據中心：接收監測終端采集數據，綜合分析診斷，得出定位結果。
后臺工作站：運維人員通過短信告警和電腦WEB形式查詢診斷結果。
監測終端采集的信號通過4G/加密專網無線傳輸方式將實時數據傳輸給后臺中心站監測軟件，中心站通過終端傳回的監測信號對故障進行診斷，并將診斷結果通過Web終端或者短信及時通知運維人員，使線路維護人員隨時掌握線路的運行情況，能夠及時定位配電線路故障位置，幫助故障后快速定位故障點和恢復供電。

rmhd配網架空線路故障精確定位裝置功能特點
線路狀態實時監測
線路電流、對地電場、故障狀態實時監測，幫助運行人員全面掌握線路運行狀態。
故障點精確定位
利用行波定位技術，采用精確定位與區間定位相結合的方式，對配網故障點進行精確定位。
故障類型識別
波形神經網絡模式識別，可有效識別單相接地故障、短路故障、間歇性故障、永久性故障等各種故障類型。

rmhd配網架空線路故障精確定位裝置產品優勢
采樣頻率高：行波采樣頻率達1MHz，采集線路行波，優化波頭提取，定位精準。工頻采樣頻率達到12.8KHz，保證暫態過程的信號采樣可靠。
同步精度高：±100ns時間同步精度，裝置間波頭時間一致性高，零序波形合成準確。
取能可靠：采用在線耦合取能加太陽能，線路電流≥5A即可全功能工作；0-600A寬負荷范圍工作，獨特的保護設計，可抵御故障電流沖擊。
通信可靠：采集、通信一體化結構設計，無中繼單元，減少通信故障節點。
