簡介
ME2670BN型耐壓測試儀是通用性的直流高壓耐壓測試儀，輸出電壓可達0～5(kV),廣泛用于電工器材、膠木電器、各類家用電器以及儀器儀表等產品的耐壓測試，并為國家安全標準的實施提供了測試手段，因而更顯示出其重要性，亦就成為科研機關，計量測試部門和電子行業檢測電子、電器等方面必不可少的儀器設備。

該儀器外型美觀，操作方便，輸出電壓由數字面板表顯示，清晰、直觀、準確，整機技術xianjin、布局合理，具有準確度高、可靠性好，維修方便等特點。

耐壓測試儀主要技術指標及參數
1．測量電壓范圍:AC/DC 0～5(kV)
2．測量電壓精度：AC/DC 0.5～5(kV)±5%。
3．輸出功率：AC: 100VA DC:50VA
4．輸出波形：50Hz正弦波、直流電壓
5．漏電流范圍:AC 0～20(mA) DC 0～10(mA)
6．漏電流設置值： AC 0.2～20(mA) DC 0.2～10(mA) ，可任意調節。
7．漏電流設置精度：AC 0.2～20(mA)±5% DC 0.2～10(mA)±5%
8．時間控制：定時器定時時間 1～99（s）±5% 手控∞ 可任意調節。
9．電源電壓：AC 220V±10%； 50Hz±2Hz。
10．環境要求：相對濕度：≤75%RH；環境溫度：0℃～40℃。
周圍無強烈電磁場干擾源，無大量灰塵和腐蝕氣體，通風良好。
11．功率消耗：靜態功耗＜30VA。
12．體積：430×440×250。
13．重量：15㎏。

耐壓測試儀工作原理
1．工作原理方框圖

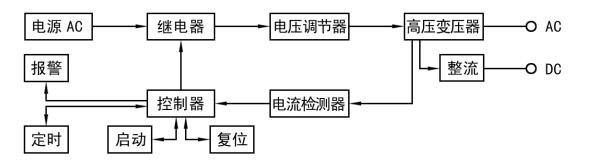

圖(1):ME2670BN型耐壓儀測試工作原理方框圖
2．框圖各部分說明：
（1）繼電器：該電器控制220V電源是否接到調壓器上，從而控制輸出高壓的接通或切斷。
（2）電壓調節器：主要由調壓器構成，電壓的改變是由該調壓器的調節而實現的。
（3）高壓變壓器：調節調壓器旋扭，升高高壓變壓器的輸入電壓，從中得到高壓。交流電壓直接輸出，直流電壓在變壓器次級0.707處抽頭經半波整流濾波后輸出。
（4）電流檢測器：此部分電路將流過被測件的電流轉化成電壓，與參考電壓相比較，然后輸出一檢測信號給控制器。
（5）控制器:根據來自電流檢測器及啟動、復位鈕、定時器的信號,控制繼電器是否接通及報警電路是否報警。
（6）定時器: 按啟動鈕后,輸出高壓接通，定時器開始定時，定時時間到后，通過控制電路使高壓斷開，從而達到定時測試的目的。
（7）報警：在測試過程中，當漏電流超過所設定的漏電流預置值后，由驅動塊NE556推動蜂鳴器及超漏燈發出聲光報警，同時自動切斷高壓。
