工頻耐壓試驗裝置操作指南

來源：www.zeichua.cn 更新時間：2020-08-24

工頻耐壓試驗裝置操作指南
在操作之前應根據不同被試品的容量、電壓等級，先計算好zui大工作電流，并調整電流保護器。其試驗接線應參考本說明書中圖1或試驗變壓器中相關的連接示意圖，接地端應良好接地（以下視耐壓試驗為例）。

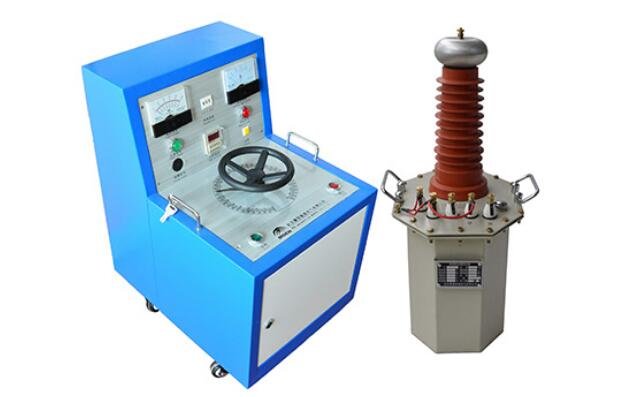

工頻耐壓試驗裝置

1、連接電源（箱式為插座式電源，臺式為接線柱式電源），并將調壓器自動降壓旋至零位處，零位開關閉合，零位指示燈（紅燈）亮，（也稱調壓器零位輸出狀態指示）；
2、按下啟動按鈕（綠色），接觸器吸合，調壓器受電，同時工作指示燈（緑燈）亮；
3、當主回路啟動送電后，按下升壓按鈕電機順時針緩慢均勻地旋轉調壓器，電壓器有電壓輸出。并密切注視儀表讀數，當升到所需高壓電壓值時，應按下降壓按，并及時按下計時按鈕（黃色），此時，數顯時間繼電器順計時顯示時間（計時單位為“s”，秒），當?shù)竭_設定的時間，控制箱（臺）內發出聲光報警，及時將調壓器手柄反方向旋轉，直至調壓器回零為止，解除計時按鈕;
4、工頻耐壓試驗裝置在升壓或耐壓試驗過程中，如出現短路、閃絡、擊穿等過電流時，電流繼電器保護跳閘，調壓器自動斷電，表示被試品不合格，此時應將調壓器回零，切斷電源，檢查被試品。
