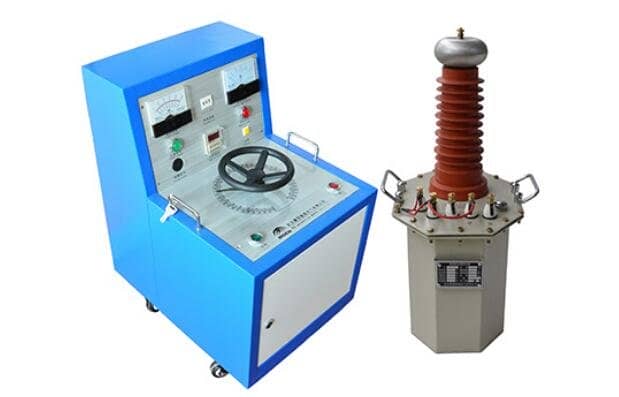

工頻耐壓試驗裝置升壓部分使用方法

來源：www.zeichua.cn 更新時間：2020-08-24

（1）試驗前，要將高壓試驗變壓器的外殼“ ”端，電源控制箱的接地端“
”必須良好接地，否則將危及人身與設備的安全。
（2）操作前必須熟悉高壓試驗變壓器與電源控制箱的電氣原理理接線圖。如果檢幫直流耐壓與泄露試驗時，可先將高壓硅堆及微安表旋在高壓試驗變壓器的高壓端。
（3）準備完畢，檢查線路無誤后，可合上總電源開關，此時紅色開關指示燈也亮。假如不亮應把調壓器手柄按逆時針方向返回零位，紅色停止按鈕上的指示燈亮，否則啟動按鈕拒絕合閘。
（4）按下啟動按鈕，綠色按鈕指示燈亮，這時按順時針每秒1.5-2千伏的速度均勻緩慢地旋動調壓器手柄，高壓逐步上升并密切注意電壓表的指示及試品情況，直到調到所需試驗高壓為止。
（5）要測試產品的耐壓試驗時間，可拔動定時器所需定時時間再按下定時與報警開關，即在規定的時間里測試產品耐壓，然后報警告知，若被測產品被擊穿，過流繼電器自動跳閘，此時電壓表值讀數，即為產品擊穿電壓之值。
（6）如需保護被測產品免被過壓擊穿，可先在高壓側連續接保護球隙調整保護球放電電壓為試驗電壓的1.15倍左右。

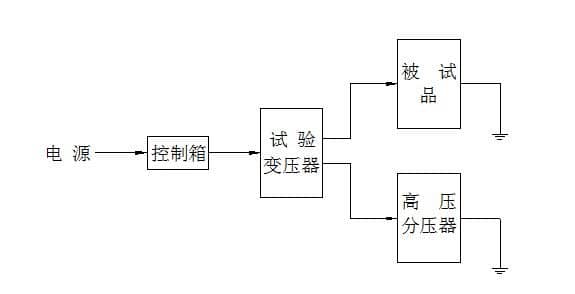

（7）工頻耐壓試驗裝置高壓試驗示意圖：
