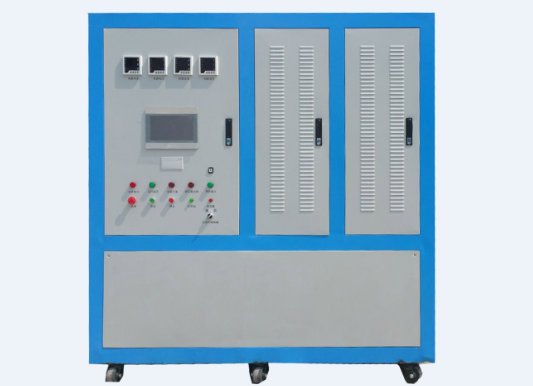

溫升試驗裝置廠家

來源：www.zeichua.cn 更新時間：2020-09-28

溫升試驗裝置廠家簡介
武漢摩恩提供溫升試驗裝置廠家價格、溫升試驗裝置廠家報價，產品選型，技術支持，內置高配置工控機，采用可編程控制器西門子PLC作為中心處理器，對交流信號進行實時掃描,實現全面監測和閉環控制，并設計密碼設置管理，只有獲得相應操作權限的人員，才能進行某些功能的操作。

根據貴公司專門針對與母線槽溫升實驗：在輸出滿載三相AC5000A做開關柜和母線槽溫升試驗，屬長期運行，即我公司需針對所提技術和設備要求提供相應試驗設備技術方案如下：

溫升試驗裝置廠家功能和特點：

1）內置高配置工控機，采用可編程控制器西門子PLC作為中心處理器，對交流信號進行實時掃描,實現全面監測和閉環控制，并設計密碼設置管理，只有獲得相應操作權限的人員，才能進行某些功能的操作。
2）進口PC機真彩10.0英寸大液晶觸摸屏操作，采用支持現場總線技術的智能型傳感器，實現數據傳送的全數字化，顯示操作單元選用了觸摸式彩色液晶顯示屏，全中文菜單，界面清晰直觀，操作簡單方便。測試無需外接任何輔助設備，全自動控制，傻瓜式操作，快捷、簡單、方便
3）本儀器測試方法有全自動測試與手動測試兩種方法，只需設置簡單的試驗電流與時間即可。帶有自動穩流系統。
4）只需設置好目標電流即可，無需人工監控，僅需設定測試、電流和步長，省去手動調壓、人工記錄、描繪曲線等煩瑣勞動，減小勞動強度，提高工作效率也可工作結束后把數據讀到電腦上查看即可。
5）有超過限定值自動報警功能具有可靠的過熱、過流、過壓及短路自我保護功能。交流調壓裝置保護應采用微機自動保護控制和機械微動限位開關雙重保護，確保恒流電源正常工作，提高產品的安全性、可靠性。
6）人性化界面，軟件界面友好，全中文操作界面，控制軟件具備數據記錄、并可將電流、溫度波形存儲，數據管理、報表、打印等多種實用功能；參數設定全部在軟件中完成。更為直觀地分析電流與溫度關系值。使所有數據和測試分析結果一目了然。試驗過程中，自動跟蹤目標電流，自動穩定輸出電流，自動調節三相電流；試驗完成后，自動回到零位；
7）自動調節交流恒流源滿足GB 7251.1～ GB 7251.5標準中低壓成套開關柜（含有多路輸出的控制柜如GCK,MNS等）的溫升試驗，自動調節交流恒流源應能在溫升試驗中實現多臺恒流電源并機運行（應提供用戶使用多臺恒流源并機運行的證實材料復印件，如GCK或MNS等的溫升試驗）
8）帶三相自動平衡系統，保證三相平衡輸出，輸出電流采樣采用0.2S級互感器，并采用當前zui新電力電子技術，抗干擾能力強，輸出精度高，zui高可達0.5級。
9）配有精度調整菜單，用戶可自行調整誤差值。程控交流恒流電源可實現全智能校正，在設備可調范圍內自動生成多段校正系數，確保恒流電源穩流精度。
10) 可根據用戶要求定制測試模塊，軟件終身免費升級
11）內置功率補償系統

溫升試驗裝置廠家技術參數

zui大輸出電流		交流單相5000A 3組
電路方式		特殊工藝電動調壓器
交流輸入	相線	3Φ4W +G
	電壓	380V±10%，50Hz±2%三相四線
	輸入電流	131A 加補償后 80A以下
輸出	相線	3Φ4W
	電壓	相電壓0-10V 線電壓17.732V
	電流	AC0-5000A連續可調, 無級調速方式; 可三相同時輸出，也可單相輸出，也可分相輸出; 手動方式輸出，自動方式輸出二種方式。
	額定容量	（50*3）KVA
	穩流精度	輸出電流≤±0.5%
	輸出端子	接線端子
	保護	電子電路快速偵測過壓、過流、過溫、缺相等自動跳脫保護及告警裝置, 非測試狀態電壓為零，電流為零
精度	源效應	≤0.3%額定值
	時漂	≤1%額定值
	溫漂	≤0.04%額定值／℃
	負載效應	≤1%額定值（僅由于輸出電流從零至額定值變化時引起的輸出電壓變化率）
	紋波電壓	≤1%額定值+10mV
其他	線路調整率：	0.1%
其他	負載調整率：	0.1%
顯示及設定	電壓表顯示	真彩色液晶和數顯儀表 (顯示精度：0.1V, 顯示誤差：≤0.2%±1個字)
	電流表顯示	真彩色液晶和數顯儀表 (5位數碼顯示, 顯示精度0.1A, 顯示誤差：≤0.2%±1個字)
	調節設定	電流（觸膜屏設定）
系統	整機效率	≥90%
	耐壓絕緣阻抗	AC 1800V 1分鐘，20兆歐
	冷卻裝置	強制風扇冷卻
	噪音	﹤60dB（機器前方1mm）
	互感器精度	0.2S級
	防護等級	IP20
工作環境	工作方式	長時間溫升實驗
	溫度	-10℃-50℃
	濕度	0-90%（非凝結狀態）
	海拔高度	1500m以下
外形	結構	一體溫升
	尺寸	寬深高180016001800（可根據現場需要訂制）
	重量	約3噸
	母排	輸出按每平方1-1.2個電流計算，輸出位置前端或后端
溫度巡檢	測溫點	16路可升級
溫度巡檢	測溫線	5米為提高精度采用ＰＴ1000
