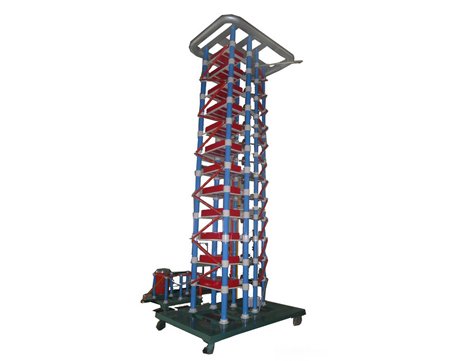

沖擊電流發生器廠家簡介
武漢摩恩提供變壓器感應耐壓測試儀廠家價格、變壓器感應耐壓測試儀廠家報價，產品選型，技術支持，
沖擊電流發生器是專為沖擊大電流發生器試驗裝置而設計的智能化控制系統，它在技術上采用了可編程控制器技術，幾乎所有的控制功能均由軟件實現，因而極大地簡化了系統組成，大大提高了系統的可靠性。此外它還采用光纖傳輸測控信息，這在高電壓、大電流試驗中也極大地增強了系統的安全性，避免設備可能遭受高壓放電瞬態過程的危害。獨特的觸摸屏操作界面具有良好的人機對話功能，操作過程方便簡單，具有智能化的特點。
沖擊電流發生器廠家系統特點
1、采用PLC可編程控制器技術，使控制系統實現超小型化及高可靠性能，并很方便與計算機連接可達到計算機智能自動控制。
2、控制操作臺與控制箱采用光纖連接，替代傳統使用的多芯控制電纜，使得控制器與沖擊發生器沒有電聯系，從根本上解決高壓試驗地電位抬高對測控系統的影響，使系統更加簡便、安全、耐用。
3、關鍵器件及面板全部采用優質進口器件，質量可靠、外觀豪華、操作自如。
4、操作界面采用液晶觸摸屏，可靈活編程并進行控制軟件升級。界面具有畫面提示功能，可實現人機對話，操作方便，不易出錯。
5、具有控制、測量、保護、連鎖等各種功能，并可實現自動控制、程序控制，功能可拓展。
沖擊電流發生器廠家系統構成

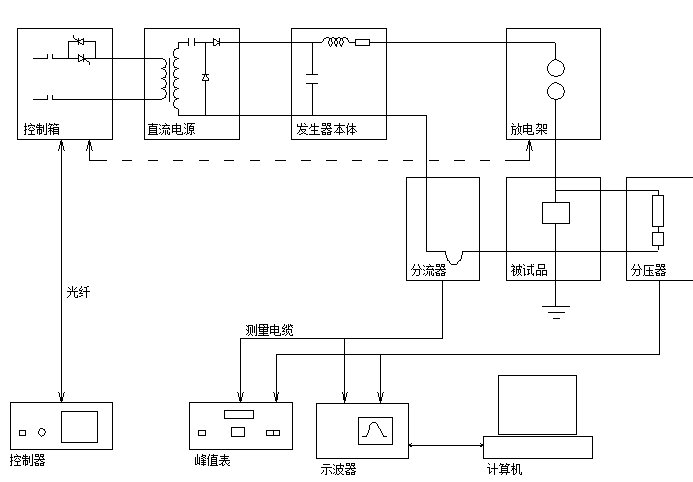

沖擊電流發生器是由PLC控制箱、控制操作器和光纖傳輸線系統三部分組成?？刂撇僮髌魍ㄟ^PLC控制箱來控制沖擊電流發生器試驗系統的全部操作。控制操作器與PLC控制箱之間使用了兩芯光纖傳輸控制命令及反饋工作狀態，這使得控制系統具有很好的抗干擾性能，并避免了地電位抬高等因素可能造成的設備損壞。由于取消了笨重的多芯控制電纜，控制操作器的使用也更加方便靈活。它既可以單獨放置在桌面上使用，也可以作為控制臺的一個插件與其他單元配合使用。

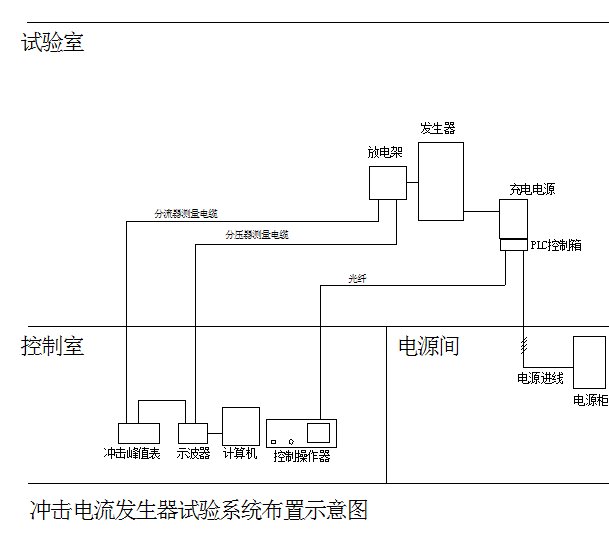

沖擊電流發生器的構成如下圖所示:
沖擊電流發生器廠家功能介紹
沖擊電流發生器選用不同的子畫面進行控制操作。計算機單元可用于系統的功能擴展、數據分析和處理?？刂撇僮髌髟O有緊急按鈕，發生緊急情況時可按下，系統立刻跳閘，切斷試驗電源。
1、操作功能
1）沖擊電流發生器供電電源接觸器的合閘分閘，即充電、接地操作；
2）充電過程的暫停操作（沖擊電流發生器供電電源接觸器不分閘）；
3）充電電壓自動或手動升壓降壓；
4）自動充電時間的設定及充電間隔時間的設定；
5）自動充電電壓的設定；
6）沖擊電流發生器的自動或手動觸發；
7）充電電源電流保護值的設定；
8）計數器的設定；
9）球隙自動跟蹤曲線的設定
10）自動充電異常保護功能的投切；
11）控制系統各種保護狀態的復位；
12）警燈警鈴操作：可隨時按響警鈴；每次合閘充電前響警鈴2秒鐘。合閘后自動點亮警燈；
2、測量顯示
1）直流充電電壓顯示；
2）直流充電電流顯示；
3）電動放電架球隙距離顯示；
3、狀態顯示與提示
1）沖擊電流發生器供電電源接觸器的合切狀態；
2）升壓操作過程的棒圖指示；
3）充電按鈕鎖定無法進行充電操作的提示；
4）試區門開關未閉合無法進行充電操作的提示；
5）安全按鈕未復位無法進行充電操作的提示；
6）緊急按鈕未復位無法進行充電操作的提示；
7）發生器觸發放電次數達到設定值未復位無法進行充電操作的提示；
8）沖擊試驗系統充電過電流保護的提示；
9）沖擊試驗系統充電過電壓保護的提示；
10）自動充電異常保護動作的提示；
11）球隙自動觸發、自動報警等狀態指示；
12）發生器觸發放電次數的指示；
4、互鎖、聯動
1）試區門開關未閉合時無法進行充電操作；
2）緊急按鈕未復位時無法充電操作；
3）安全按鈕未復位時無法進行充電操作；
4）充電按鈕鎖定時無法進行充電操作；
5）充電合閘后打開試區門開關則自動跳閘接地；
6）充電合閘后按下安全按鈕則自動跳閘接地；
7)充電合閘后按下緊急按鈕則自動跳閘接地；
8)充電合閘后接地機構自動打開，警燈自動點亮；接地時警燈自動熄滅；
9)發生器觸發放電次數達到計數器設定值時自動跳閘接地；
5、保護
1)控制系統可設定發生器充電電流的極限保護值。當充電電流達到設定值時，系統將自動分閘，并給出“過流保護設定及復位”的提示畫面。
2)控制系統將自動充電電壓設定值的110%作為極限保護值。當充電電壓達到 該極限值時，系統將自動分閘，并給出“過壓保護”的提示畫面。
3)控制系統可設定自動充電異常保護功能，當自動充電過程出現異常情況而無法升壓時，系統的保護動作并自動分閘，并給出相應的提示畫面。
