耐壓試驗設備廠家

來源：www.zeichua.cn 更新時間：2019-12-04

耐壓試驗設備廠家簡介
武漢摩恩提供耐壓試驗設備廠家價格、耐壓試驗設備廠家報價，產品選型，技術支持，耐壓試驗設備用于各種電機、電器、儀器儀表和家用電器，以及強電系統的安全耐壓和漏電流的測試。該儀器操作方便，安全可靠，性能良好，維修方便。是符合GB4706.1《家用和類似用途電器安全通用要求》和GB9706.1《醫用電氣安全通用要求》及GB4943、GB4793等國家標準中相關條款的試驗要求所需的測試設備。

一、耐壓試驗設備廠家規格和技術特性
2.1 輸出電壓、基本誤差、漏電流、預置報警電流和允差見表1。

型號	MENY-H
容量	kVA	0.5
輸出電壓	kV	0-5
輸出電壓	基本誤差	±（5%r+3d）
漏電流	mA	0.5-20（可定制）
漏電流	允差	±（5%r+3d）
報警電流	mA	0.5-20（可定制）
報警電流	允差	±（5%r+3d）
注1：r-讀書 d-個字注2：基本誤差和允差條件環境溫度為23℃±5℃，相對濕度不大于80%

耐壓試驗設備廠家產品的特色
a 顯示方式為數顯。
b 能顯示在測試時被測物品上漏電流數值。
c 具有時間預置和顯示，測試時間倒計時。
d 可任意設置報警電流值。
e 輸出波形為50Hz正弦波或直流。
2.3 測試時間、外形尺寸和重量見表2。

型號	容量kVA	測試時間s	外形尺寸1×b×h，mm：	重量kg
MENY-H	0.5	1~60	320×280×180	8.4

耐壓試驗設備廠家使用條件
溫度 0℃～40℃
相對濕度不大于80％
周圍無強烈電磁場干擾源，無大量灰塵和腐蝕氣體，通風良好。
2.5 供電電源交流220V 允差 ±10％，50Hz。
二、耐壓試驗設備廠家結構和工作原理
3.1 工作原理

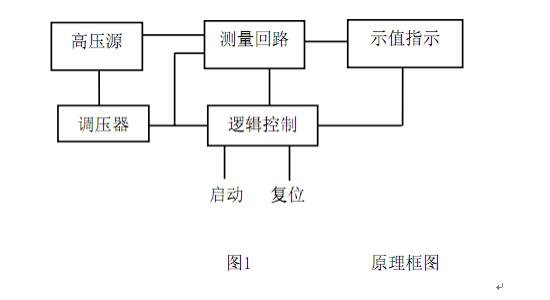

耐壓測試臺由高壓升壓回路（能調整輸出所需的試驗電壓）、漏電流檢測回路（能設置報警電流）和示值指示儀表（直接讀出輸出電壓和漏電流值<或擊穿報警電流值>）組成見圖1。在測試中，被測物在規定的試驗電壓作用下達到規定的時間時，儀器自動切斷輸出電壓；一旦出現擊穿，即漏電流超過設定報警電流，還會發出聲光報警。

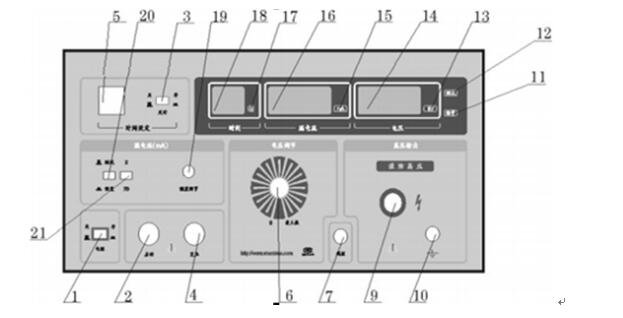

3.2儀器功能鍵布局：

圖2 面板
耐壓試驗設備廠家儀器功能鍵布局

1 “電源”開關 2 “啟動”按鈕
3 “定時”鍵 4 “復位”按鈕
5 “時間預置”或“時間定時” 6 “電壓調節”旋鈕
7 “線控”接頭
9 “交流高壓”輸出端 10 “接地”接線柱
11 “報警”指示燈 12 “測試”指示燈
13 “電壓?jiǎn)挝弧敝甘緹?nbsp; 14 “電壓”顯示
15 “漏電流單位”指示符 16“漏電流”顯示
17 “測試時間單位”指示符 18 “測試時間”顯示
19 “漏電流預置調節”鈕 20 “漏電流測試/預置”鍵
21 “漏電流量程”轉換鍵

三、耐壓試驗設備廠家安全注意事項
4.1 使用前務必詳閱此使用說明書，并遵照指示步驟，依次操作。
4.2 請勿使用非原廠提供之附件，以免發生危險。
4.3 儀器與被測物必須良好接地，不允許隨意扎在自來水管道上。
4.4 本儀器產生的高壓足以造成人員傷亡。為預防觸電事故的發生，在使用本儀器前，請先戴上緣橡皮手套，腳下墊絕緣橡皮墊，然后進行有關操作。
4.5 當儀器處于測試狀態下，請不要觸摸測試線、被測物、測試棒和輸出端。
4.6 不要使本儀器的測試線、線控線與交流電源線短路，以免儀器整體帶電。
4.7 當測試完一個被測物，要更換另一被測物時，應使測試儀處于“復位”及“測試”指示燈熄滅和電壓示值為“0”狀態下進行。
特別注意：測試時，請不要用手觸摸高壓測試頭，以免發生意外。
4.8 一旦電源開關被切斷時，如再度開啟時，則需等幾秒之后，千萬不要把電源開關連續做開與關的動作，以免產生錯誤的動作損壞儀器。
4.9 儀器空載測試時，漏電流會有示值。
因本儀器電流取樣電路設在高壓回路的低壓端（靠近接地回路）。見圖4。

當電壓升至高壓時，由于高壓變壓器本身的漏電流通過鐵芯流入電流檢測回路，造成空載時，漏電流有少許示值。這是正常現象，不影響測試精度。
4.10 避免在下列環境中使用：
a. 避免放置陽光直射。雨淋或潮濕之處。
b. 請遠離火源及高溫，以防機器溫度過高。
c. 搬運或維修時，應先關機并將電源線拆掉。
