工頻路線參數測試儀廠家

來源：www.zeichua.cn 更新時間：2019-12-03

工頻路線參數測試儀廠家簡介
武漢摩恩提供工頻路線參數測試儀廠家價格、工頻路線參數測試儀廠家報價，產品選型，技術支持，工頻路線參數測試儀現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變為45Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。

一、工頻路線參數測試儀廠家功能特點
1、可測量輸電線路的正序和零序、相間、線地等各種相關參量、電壓有效值、電流有效值、有功功率、無功功率等參數。
2、允許外接電壓互感器和電流互感器進行擴展量程測量。
3、電壓回路寬量限：電壓zui大可測量到750V，不用切換檔位即可保證精度。不會因電壓檔位選錯而對儀器本身有所損壞。
4、大屏幕、高亮度的液晶顯示，全漢字菜單及操作提示實現友好的人機對話，觸摸按鍵使操作更簡便，液晶帶亮度調節，可適應冬夏各季。
5、用戶可隨時將測試的數據通過232接口外接微型打印機將結果打印出來（232接口為選配功能）。
6、為配高壓測量車的用戶保留了與計算機通訊的RS232串口，可擴充校驗數據上傳功能，實現數據的集中管理。
二、工頻路線參數測試儀廠家技術指標
1、輸入特性
2、電壓測量范圍：0~750V 寬量限，一檔可保證精度。
3、電流測量范圍：0~100A，內部自動切換量程。
4、準確度
5、電壓、電流：±0.5%
6、功率：±0.5%（CosΦ>0.1），±1.0%（0.02<CosΦ<0.1）
7、阻抗、容抗、感抗：0.5%
8、電阻、電容、電感、電導、電納：0.5%
9、工作溫度：－10℃~ +40℃
10、工作電源：交流160V~400V
11、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?6?8。
⑵、工作電源輸入端對外殼之間承受工頻2KV（有效值），歷時1分鐘實驗。
12、體積：32cm×24cm×13cm
13、重量：3Kg
三、工頻路線參數測試儀廠家儀器外觀和面板
外型尺寸及面板布置

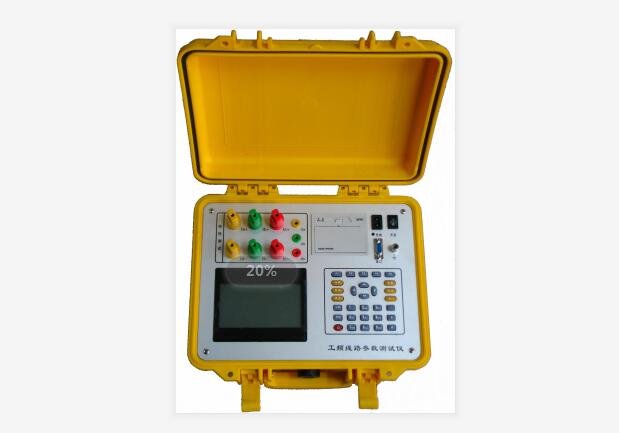

儀器主機和配件箱兩部分，其中主機是儀器的核心，所有的電氣部分都在主機內部，其外殼是進口高級工程塑料，配件箱用來放置測試用的導線，二者外觀如圖一所示：

圖一、外型尺寸

面板布置圖（圖二）

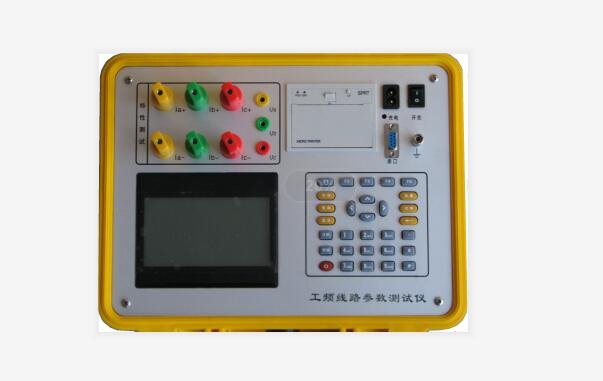

圖二、面板布置圖
如圖二所示：zui上方從左到右依次為電流輸入端子（Ia正負輸入端子、Ib正負輸入端子、Ic正負輸入端子），電壓輸入端子（Ua、Ub、Uc），安裝式微型打印機；電源插座；電源開關；串口；接地端子；面板下方從左到右依次為液晶顯示屏、鍵盤。
四、工頻路線參數測試儀廠家注意事項
1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。
2．測量接線一定要嚴格按說明書操作，否則后果自負。
3．測試之前一定要認真檢查設置的參數是否正確。
4．zui好使用有地線的電源插座。
5．不能在電壓和電流過量限的情況下工作。
6．試驗接線工作必須在被試線路接地的情況下進行，防止感應電壓觸電。所有短路、接地和引線都應有足夠的截面，且必須連接牢靠。測試組織工作要嚴密，通信順暢，以保證測試工作安全順利進行。
7．平行線路的測量：當線路間存在著感應干擾電壓時，有時可達幾十伏，通常試驗電壓在380V左右，三相線路零序與正序阻抗的測量將產生嚴重誤差。隨著試驗電壓、電流的增大，測量值的誤差相對變小。
武漢摩恩提供工頻路線參數測試儀廠家價格、工頻路線參數測試儀廠家報價，產品選型，技術支持，工頻路線參數測試儀現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變為45Hz或55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。
