MOEORW-4008 電氣設備綜合試驗裝置接地成組測試
電氣設備綜合試驗裝置操作方法：

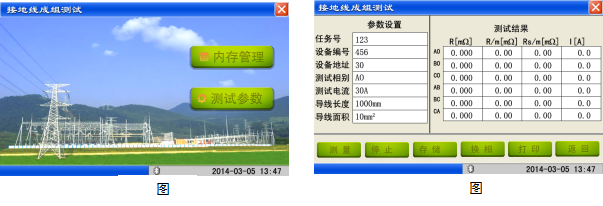

在下圖中輕觸“接地成組測試”進入如圖界面，測量前必須進行參數設置。輕觸圖5-1“測試參數”按鈕進入圖5-2所示界面，在此所有參數項都可以修改。
電氣設備綜合試驗裝置接地成組測試

相應參數設定好后輕觸“測量”按鈕保存參數并進入測量狀態，等數據穩定后，輕觸“換相”按鈕，此時不停止測量，換到下一相，倒好接線等數據穩定后再換下一相，當測量完成后，即可進行“存儲”和“打印”操作。“存儲”鍵右上方的黑色“●”變成紅色，表示當前測試數據已存儲。再次按“測量”并有新測量數據刷新時，“存儲”鍵右上方的紅色 “●”變成黑色，數據再次鎖存后可重新存儲。輕觸“停止”按鈕時停止當前測試。輕觸“返回”按鈕返回到圖5-1

主要技術指標：
1．測量范圍：30A(100~150m),50A(100~80m)
2．測量精度：0.5%±3字
3．zui高分辨度：0.1

注意事項：
1、不斷電連續測量時，斷開和接通測試鉗時會有少許火花，操作時注意安全，如果考慮火花會對被測品造成損傷，可退出測量后再斷開測試鉗。
2、由于輸出電流比較大，所有連接點（接線柱，測試鉗）一定要可靠連接。
3、測量過程中若出現異常情況，請按復位鍵或關機，若無法恢復正常請和本公司聯系，不得自行拆卸。
