MOEORW-4008 電氣設備綜合試驗裝置接地引線導通測試

來源：www.zeichua.cn 更新時間：2019-05-23

MOEORW-4008 電氣設備綜合試驗裝置接地引線導通測試
操作方法：

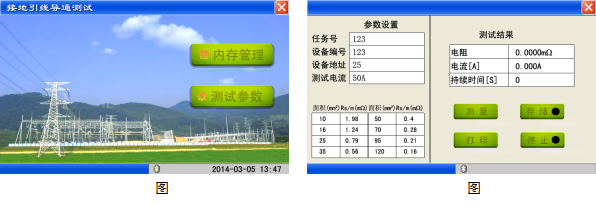

在圖1-3中輕觸“接地引線導通測試”進入如圖6-1所示界面，測量前必須進行參數設置。輕觸如下圖“測試參數”按鈕進入圖所示界面，在此所有參數項都可以修改。

相應參數設定好后輕觸“測量”按鈕保存參數并進入測量狀態，等數據穩定后，輕觸“停止”按鈕時停止當前測試，按鈕上“●”變成紅色，即可進行“存儲”和“打印”操作?！按鎯Α辨I右上方的黑色“●”變成紅色，表示當前測試數據已存儲。鎖存鍵釋放并有新測量數據刷新時，“存儲”鍵右上方的紅色 “●”變成黑色，數據再次鎖存后可重新存儲。輕觸“返回”按鈕返回到如下圖
主要技術指標：
1.主要技術指標見下表：

輸出電流	測量范圍	測量精度
0~5A	1mW~10W	0.5%±3字
0~10A	1mW~10W	0.5%±3字
0~20A	500mW~10W	0.5%±3字
0~30A	500mW~10W	0.5%±3字
0~40A	200mW~5W	0.5%±3字
0~50A	200mW~5W	0.5%±3字
0~100A	100mW~5W	0.5%±3字

2．zui高分辨度： 1

注意事項：
1、請在使用前仔細閱讀本使用說明書，按使用說明操作。
2、自動電流擋的輸出電流是盡量使用較大的電流，可能輸出從0到zui大值的各種電流。
3、同一個測試鉗的兩條線要分別接到同顏色的電流和電壓接線柱，粗線接電流接線柱，細線接電壓接線柱。
4、每次測試完畢后，等待放電指示結束后再拆測試線，操作者應注意安全。
5、存儲器zui多可存儲250次測量結果，超過250次以后zui老的記錄將被覆蓋。
6、測量過程中若出現異常情況，請按復位鍵或關機，若無法恢復正常請和本公司聯系，不得自行拆卸。
