MOEORW-2900BC輕型交直流工頻試驗裝置

來源：www.zeichua.cn 更新時間：2019-04-12

MOEORW-2900BC

輕型交直流工頻試驗裝置

是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的。TDM(G)系列輕型交直流高壓試驗變壓器是在MEYD(G)系列試驗變壓器的基礎上按照標準《ZBK-41006-89》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
MOEORW-2900BC輕型交直流工頻試驗裝置采用單框芯式鐵芯結構。初級繞組饒?jiān)阼F芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。其外部結構圖見圖1，內部結構圖見圖2。

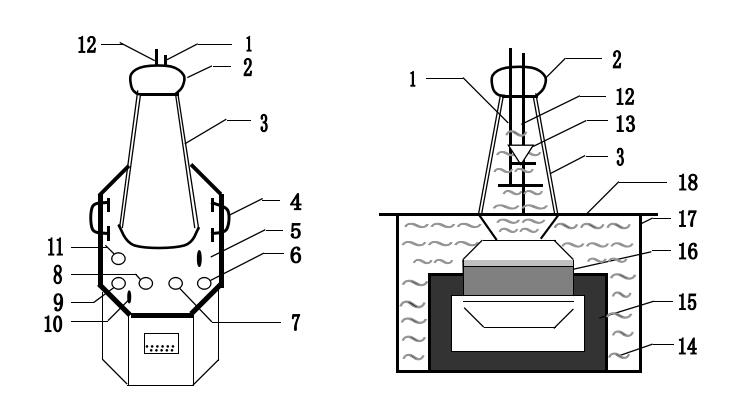

單臺試驗變壓器內部結構圖

圖1：?jiǎn)闻_(tái)MEYD(G)、TDM(G)試驗 圖2：?jiǎn)闻_(tái)試驗變壓器內部結構圖
變壓器外部結構示意圖
1—短路桿D 2—均壓球 3—高壓套管 4—變壓器提手
5—油閥 6、7—次壓輸入a、x 8、9—測量端子E、F 10—變壓器外殼接地端
11—高壓尾X 12—高壓輸出A 13—高壓硅堆 14—變壓器油
15—鐵芯 16—次低壓繞組 17—測量繞組 18—二次高壓繞組
在MEYD(G)、TDM(G)試驗變壓器中，a、x為低壓輸入端子，E、F為儀表測量端子，A、X為高壓輸出。MEYD(G)系列中無高壓硅堆。

三、MOEORW-2900BC輕型交直流工頻試驗裝置工作原理
MOEORW-2900BC輕型交直流工頻試驗裝置為單相變壓器，聯結組標號Ⅰ.Ⅰ. 用工頻220V(10kVA以上為380V)電源接入MEXC/METC(為本公司生產的試驗變壓器配套專用設備，詳細資料請見其具體使用說明書)系列操作箱(臺)，經操作箱內自偶調壓器(50kVA以上調壓器外附)調節至0~200V(或0~400V)電壓輸出至MEYD(G)、TDM(G)試驗變壓器的初級繞組，根據電磁感應原理，在試驗變壓器高壓繞組可獲得試驗所需的高電壓。

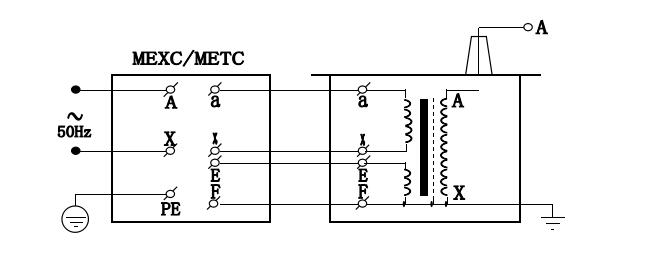

1、單臺MEYD(G)試驗變壓器的工作原理圖見圖3

圖3：?jiǎn)闻_(tái)MEYD(G)高壓試驗變壓器原理圖

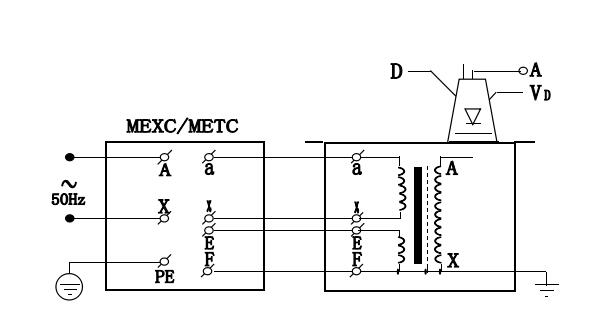

2、單臺TDM(G)試驗變壓器的工作原理圖見圖4，圖中高壓套管中裝有高壓硅堆，串接在高壓回路中作半波整流，以獲得直流高電壓。當用一短路桿將高壓硅堆短接時，可獲得工頻高電壓，作為交流輸出狀態；取消短路桿時，作為直流輸出狀態。

圖4：?jiǎn)闻_(tái)TDMJZ(G)交直流試驗變壓器原理圖
圖中：D—短路桿 VD—高壓硅堆

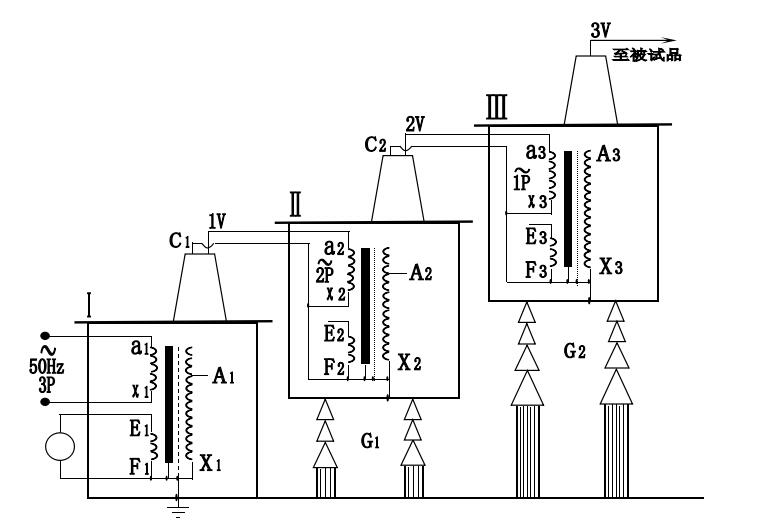

圖5：三臺試驗變壓器串級接線原理圖
圖中：P—容量(kVA) V—電壓(kV) G1、G2—絕緣支架
TDM(G)試驗變壓器高壓套管中的高壓硅堆未畫出，其原理與上圖相同。

3、三臺試驗變壓器串級獲得更高電壓的接線原理見圖5。串級高壓試驗變壓器有很大的優越性，因?yàn)檎麄€(gè)試驗裝置由幾臺單臺試驗變壓器組成，單臺試驗變壓器容量小、電壓低、重量輕，便于運輸和安裝。它既然可串接成高出幾倍的單臺試驗變壓器輸出電壓組合使用，又可分開成幾套單臺試驗變壓器單獨使用。整套裝置投資小，經濟實惠。圖5中，在第一級和第二級的每個單元試驗變壓器中都有一個勵磁繞組A1、C1和A2、C2。在三臺串級試驗變壓器基本原理中，低壓電源加在試驗變壓器Ⅰ的初級繞組a1x1上，單臺試驗變壓器Ⅰ、Ⅱ、Ⅲ的輸出電壓都是V。勵磁繞組A1、C1給第二級試驗變壓器Ⅱ的初級繞組供電；第二級試驗變壓器Ⅱ的勵磁繞組A2、C2給第三級試驗變壓器Ⅲ的初級繞組供電。第二級試驗變壓器Ⅱ和第三級試驗變壓器Ⅲ的箱體分別處在對地為1V和2V的高電位上，所以箱體對地是絕緣的，試驗變壓器Ⅰ的箱體是接地的。這樣第一級、第二級、第三級試驗變壓器對地的額定輸出電壓分別為1V、2V、3V；其額定容量分別為3P、2P、1P。
