雙向臺區識別儀廠家簡介
武漢摩恩提供雙向臺區識別儀廠家價格、雙向臺區識別儀廠家報價，產品選型，技術支持，雙向臺區識別儀這是一款集臺區用戶識別、線路分支識別、臺變間電氣獨立性測試、基礎電參量測試、電壓電流諧波含量測量等功能為一體的高精度測試儀器。該儀器采用目前行業內zui先進的特殊過零低頻載波技術以及脈沖電流發射、檢測技術，能有效保證測量半徑足以覆蓋各種供電距離的臺區用戶的準確識別，絕不存在多臺變短距離共高壓情況下電力載波存在串擾，傳輸距離近，受負荷影響大，共電纜干擾等問題；識別成功率可達100%。

一、雙向臺區識別儀廠家功能特點
1、大功率FSK電力載波通訊方式，理論通訊距離滿足任意的臺區供電范圍。
2、特殊的脈沖電流發射及檢測方式，保證不會因共高壓的臨近臺區會發生串信號的錯誤。
3、快速、方便的臺區識別功能，分機發起，測試時間不超過6秒鐘，結果準確率100%；結果顯示內容描述簡單、清晰、明確，顯示內容包括被測用戶所在的變壓器臺區編號及被測電表所在的相別（A相、B相、C相）情況，顯示結果直觀。
4、分支識別功能，準確判別被測用戶所在臺區供電線路的分支，單臺主機可以同時檢測3個分支，多臺主機同時工作可擴展至18個分支。
5、具備臺變互測功能，多臺主機同時工作，可準確判定各被測試變臺的獨立性，有無電氣連接關系。
6、具備零火線判別功能，可以顯示零火線接線是否正確，有無反接。
7、具備相序判別功能，可判別ABC各相的相序是“正相序”還是“逆相序”。
8、電流檢測采用柔性鉗（可選配50A鉗表、100A鉗表、250A鉗表和500A鉗表）。
9、多種工作模式任意選擇，組合方便，設置靈活；具有獨立的電力載波、獨立的電流脈沖發送和電力載波與電流脈沖綜合方式等多種通訊方式。
10、多機工作模式，儀器不分主、分機，每臺設備都可以設置為主機或分機；支持一主多分、多主一分、多主多分三種模式，方便用戶使用，可有效提高工作效率。
11、精確測量三相電壓、電流、有功功率、相角、功率因數、頻率、總功率等多種電參量，可做為電參量測試儀使用。
12、儀器能顯示出電壓缺相的情況，自動在液晶屏給出提示。
13、低壓電網電能質量分析。儀器可對三相電壓2－51次諧波、三相電流2－51次諧波進行精密測量，同時還可以測量各相電壓、電流的總諧波失真度。
14、矢量圖顯示功能。儀器可將三相電壓、三相電流的矢量關系圖顯示出來，方便檢查低壓用戶計量裝置的錯接線情況。
15、簡單的示波器功能。儀器可以將三相電壓、三相電流的實際波形圖顯示出來，使用者可對被測用戶的波形情況一目了然。
16、儀器具備自檢功能，對因過壓、沖擊等原因導致部器件損壞情況出現時，儀器要對故障部分進行診斷并正確提示。
17、儀器具備零火線自動識別功能，分機在進行臺區或分支測試時，會自動識別零火線是否接對，并在屏幕上加以提示
18、采用大屏幕真彩色全透液晶屏，陽光下依然清晰。中文及圖形化顯示，界面友好，顯示直觀，操作簡單。
19、導電硅膠按鍵操作模式，設計合理、操作簡便，其壽命長、靈敏度高，避免了觸摸屏方式在使用一段時間后容易發生故障導致無法操作，或操作靈敏度差而影響用戶的正常使用。
20、儀器可將臺區歸屬測試結果以記錄的形式保存下來，包括：測試日期、測試時間、臺變編號、電表編號、所屬相別。
21、測試記錄可以通過U盤等移動存儲設備拷貝到后臺管理計算機，進行集中管理，能對數據記錄進行分類統計，便于營銷部門真實掌握各戶的臺區歸屬、相別歸屬、分支歸屬等信息；正確統計負荷分配情況、線損率等信息。
22、為了保障操作的安全性，儀器具備多重保護。電源回路具備獨立且可快速更換的保護元件。設備應用中當接線時誤接入線電壓后，儀器確保無損壞并對誤接線情況進行提示，并且儀器不能執行測試操作。
二、雙向臺區識別儀廠家技術指標
1、臺區測試部分
通訊方式：特種負荷信號傳輸，距離：≥5km
電流測試距離：≥5km
識別周期：≤6秒
測試成功率：100%
分支識別數量：單主機3路（多主機方式可擴展18路）
鉗型電流互感器：750A/1500A柔性電流鉗
50mm卡鉗(50A/100A/250A/500A)（選配）
2、電參量測量部分
電壓：±0.2% 電流：±0.5%
功率：±0.5% 頻率：±0.02Hz
相位：±0.2°
3、電能質量部分
電壓諧波測量次數：2－51
電流諧波測量次數：2－51
諧波電壓含有率測量誤差：≤0.1％
諧波電流含有率測量誤差：≤0.2％
4、工作環境
工作環境溫度：-30℃~60℃
工作環境濕度：≤95%RH
工作電壓：AC220V±10%
5、絕緣
⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?6?8。
⑵、工作電源輸入端對外殼之間承受工頻1.5KV（有效值），歷時1分鐘實驗。
6、重量
重量：1Kg
7、單機體積
體積：25cm×16cm×6cm
三、雙向臺區識別儀廠家結構外觀
1、外型尺寸及面板布置

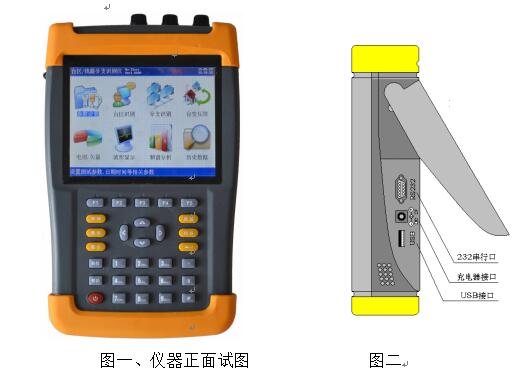

?8?5 儀器外形正視如圖一：

圖一、儀器正面試圖圖二
儀器上方是液晶顯示器，下方是按鍵區，頂端為接線部分，包括：電壓輸入端子UA、UB、UC、UN；鉗形電流互感器接口（A相鉗、B相鉗、C相鉗）；保險座。
四、雙向臺區識別儀廠家注意事項
1、由于儀器的測量是在被測試品帶電的情況下進行的，因此，要格外注意操作的安全。接線時操作人員應帶絕緣手套。
2、要遠離被試品的高壓側，保持足夠的安全距離，以免發生觸電。
3、鉗形互感器是高精密的測量互感器，一定要注意輕拿輕放，避免磕碰、摔壞，否則會影響測試精度。鉗形表切口面需保持干凈、光潔，不要污染其它雜物，以保證鉗形表閉合良好。
4、測試開始前請輸入正確的設置參數，否則可能會造成數據結果偏差或錯誤。
武漢摩恩提供雙向臺區識別儀廠家價格、雙向臺區識別儀廠家報價，產品選型，技術支持，雙向臺區識別儀這是一款集臺區用戶識別、線路分支識別、臺變間電氣獨立性測試、基礎電參量測試、電壓電流諧波含量測量等功能為一體的高精度測試儀器。該儀器采用目前行業內zui先進的特殊過零低頻載波技術以及脈沖電流發射、檢測技術，能有效保證測量半徑足以覆蓋各種供電距離的臺區用戶的準確識別，絕不存在多臺變短距離共高壓情況下電力載波存在串擾，傳輸距離近，受負荷影響大，共電纜干擾等問題；識別成功率可達100%。
