電纜識別儀廠家

來源：www.zeichua.cn    更新時間：2019-12-04

電纜識別儀廠家簡介
  武漢摩恩提供電纜識別儀廠家價格、電纜識別儀廠家報價，產品選型，技術支持，電纜識別儀是我司根據電力行業的需要而研制的一種專用儀器。中試高測電纜識別儀在電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜；具有判別電纜準確（方向及幅度的雙重判別）、快速、操作簡單、應用范圍廣等特點。是目前國內同類儀器中技術zui先進、性能zui優越的新型儀器。

一、電纜識別儀廠家概述
1.1  常規用途
從多根電纜中準確識別出其中某一根目標電纜，是電力電纜工程師和電纜工經常遇到的技術問題。電纜識別儀目的是為了避免誤鋸帶電電纜而引發的嚴重事故。
電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品只適用于已停電的電纜的現場識別，嚴禁將電纜識別儀接入正在運行的電力電纜！
特別提示：根據本儀器的設計原理，電纜識別儀僅限于目標電纜為停電的電纜。請您在使用前確認目標電纜屬于該范圍。
電纜識別關系到人身安全，請確保操作人員嚴格遵守國家的安全生產、電力安全規程等法規，請嚴格使用原廠配件，請認真閱讀該說明書，并請嚴格按照說明書中的要求進行操作。
一律按五項安全規程來操作：適用于電力行業及有可能接觸危險電壓的各種作業環境。

1.2  安全事項
?本儀器戶內、戶外均可使用，但應避免雨淋、腐蝕氣體、塵埃、高溫等場所使用。
?使用本儀器前一定要認真閱讀本說明書。
?儀器的操作者應具備一般電氣設備或儀器的使用常識。
?本儀表屬高精密儀表，應避免劇烈振動。
?對本儀器的維修、維護和調試應由專業人員進行。
?在測試過程遇到任何不明白的問題時，請立即停止工作，并及時聯系本公司技術人員。
1.3  依據標準

序號	標準名稱
1	GB50150-2006         《電氣裝置安裝工程電氣設備交接試驗標準》
2	GB6587-86《電子測量?jī)x器環境試驗總綱》
3	DL/T 1253-2013 《電力電纜線路運行規程》
4	GB/T6995-2008《電線電纜識別標志方法》
5	DL/T 596-2005    《電力設備預防性試驗規程》
6	GB1094.1-GB1094.6-96  《外殼防護等級》

MOEORW-9605電纜識別儀依據的相關標準如下表所示：
序號 標準名稱
1 GB50150-2006         《電氣裝置安裝工程電氣設備交接試驗標準》
2 GB6587-86《電子測量?jī)x器環境試驗總綱》
3 DL/T 1253-2013 《電力電纜線路運行規程》
4 GB/T6995-2008《電線電纜識別標志方法》
5 DL/T 596-2005    《電力設備預防性試驗規程》
6 GB1094.1-GB1094.6-96  《外殼防護等級》



二、電纜識別儀廠家產品信息
2.1  突出優勢
?手持接收機自動識別并顯示結果，確保電纜識別的結果100%準確。輕巧強大，方便攜帶。
?適用于已停電的電纜的現場識別。只要您的目標電纜已停電，就能用本儀器將目標電纜從多根電纜中準確識別出來。
?識別時，需要同時使用本儀器的發射機和手持接收機。
?發射機采用脈沖電流原理，給電纜線芯注入zui大值為30 A 的脈沖電流信號，該電流在目標電纜周圍產生電磁場。
?手持接收機通過感應夾鉗準確測量到電磁場信號。因電流有方向性，故磁場信號也有方向性。
2.2  供電方式
本儀器手持接收機使用2節1.5V AA（5號）干電池。應避免新舊電池混用，定期檢查電池電量，長期不使用儀器時，請卸下手持機電池。

發射機內置大容量鋰電池，長期不使用儀器時，建議每隔一個月充電維護一次，以免電池自放電耗盡損壞電池。充電過程中，請關閉發射機。插上專用電源適配器后，用12.6V鋰電池專用充電器為內置電池充電。發射機自動控制充電過程，并在電量指示屏中顯示剩余電量百分比。

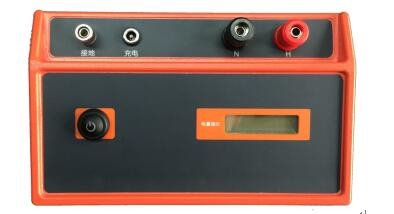

2.3  發射機示意



2.4  發射機技術參數

工作電源	內置12.6V/2.2AH鋰電池
指示	電池電量指示
脈沖電壓	500V
脈沖電流	zui大30 A （取決于回路電阻的大?。?
脈沖頻率	10次/分鐘
脈沖寬度	10 ms
現場連續工作時間	>10小時
顯示	正顯液晶顯示屏，陽光下可清晰顯示
工作溫度	-25～60℃
環境濕度	≤80%RH，無結露
儲存條件	-20℃~50℃，≤95％RH, 無結露
體積	長180mm×寬110mm×高100mm
主機凈重	~1250g（含電池）

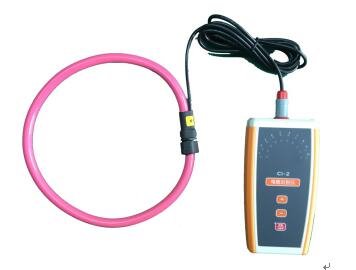

2.5  接收機示意



2.6  接收機技術參數

工作電源	2 節1.5 V 、5號堿性電池
指示	信號強度顯示
夾鉗	內徑? 180mm柔性?shī)A鉗
增益調節	10級 (-3 dB … 24 dB)
現場連續工作時間	>50 小時
顯示	高亮LED燈，陽光下可清晰顯示
工作溫度	-25～60℃
環境濕度	≤80%RH，無結露
儲存條件	-20℃~50℃，≤95％RH, 無結露
體積	長150mm×寬80mm×高40mm
主機凈重	~220g（含電池）

 武漢摩恩提供電纜識別儀廠家價格、電纜識別儀廠家報價，產品選型，技術支持，電纜識別儀是我司根據電力行業的需要而研制的一種專用儀器。中試高測電纜識別儀在電力電纜架設、遷移、維護以及故障處理中用來判別一束電纜中欲尋找的一根特定的電纜；具有判別電纜準確（方向及幅度的雙重判別）、快速、操作簡單、應用范圍廣等特點。是目前國內同類儀器中技術zui先進、性能zui優越的新型儀器。
