帶電電纜識別儀廠家簡介
武漢摩恩提供帶電電纜識別儀廠家價格、帶電電纜識別儀廠家報價，產品選型，技術支持，帶電電纜識別儀是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。
帶電電纜識別儀廠家

安全須知

?8?5有電！危險！操作者須經嚴格培訓并獲得國家相關電工操作認證才能使用本儀表進行現場測試。注意本儀表面板及背板的標貼文字及圖標。
?8?5操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。
?8?5使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露及斷線才能使用。
?8?5注意本儀表所規定的測量范圍及使用環境。
?8?5耦合鉗在發射信號時，產生嘯叫聲屬于正?，F象。
?8?5耦合鉗在發射信號時，會產生較大的磁吸力，此時禁止打開鉗口，必須關閉發射機電源后才可以打開鉗口。
?8?5使用直連輸出模式時，嚴禁將紅黑測試線接入正在運行的電力電纜。
?8?5為確保人身安全，對已確定的電纜，在維修開鋸前，一定要扎釘試驗。
?8?5儀表后蓋及電池蓋板沒有蓋好禁止使用。
?8?5確定導線的連接插頭已緊密地插入接口內。
?8?5儀表于潮濕狀態下，請勿使用，或更換電池。
?8?5禁止在易燃及危險場所測試。
?8?5測試線須撤離被測導線后才能從儀表上拔出，不能觸摸輸出插孔，以免觸電。
?8?5請勿在強電磁環境下使用，以免影響儀器正常工作。
?8?5儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。
?8?5請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。
?8?5儀表必須定期保養，保持清潔，不能用腐蝕劑和粗糙物擦拭。
?8?5長時間不用儀表，請定期給電池充電或取出電池。
?8?5更換電池，注意極性，若無法更換，請聯系廠家。
?8?5使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。
?8?5由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。

一、帶電電纜識別儀廠家簡介

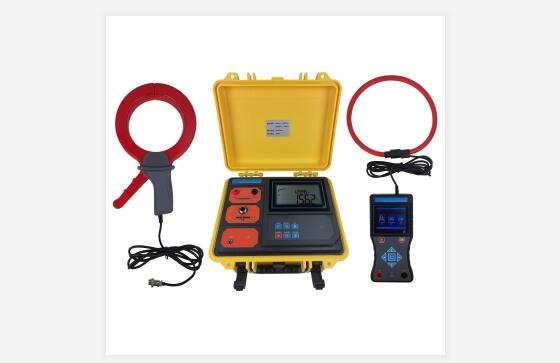

MESB-2136D 帶電電纜識別儀又名電纜識別儀、多功能電纜識別儀、智能電纜識別儀，是為電力電纜工程師和電纜工解決電纜識別的技術問題而設計的。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別是從電纜兩端的操作開始的，必須保證電纜兩端的雙重編號準確無誤，本儀器設計采用了PSK技術，結合精準算法。無論現場工作人員的記憶多么可靠，都不能代替專業儀器的識別。本產品同時具有帶電電纜識別、停電電纜識別、交流電流測試、交流電壓測試功能，由發射機、發射電流鉗、接收機、接收柔性電流鉗等組成。
發射機：帶電電纜識別、停電電纜識別時發射信號給目標電纜，內置大功能率可充鋰電池，發射機采用一體化專用工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，主機超大LCD實時顯示剩余電池電量，白色背光、發射信號動態指示，一目了然。
發射鉗：帶電電纜識別時，發射鉗將發射機發出的信號耦合到目標電纜上，鉗口尺寸Φ120mm，發射鉗具有方向性，發射信號從發射鉗上箭頭指示方向流入。
帶電識別時：采用卡鉗耦合輸出脈沖電流，發射四種頻率：625Hz、1562Hz、2500Hz、10kHz，通過發射鉗耦合到目標電纜上（目標電纜為三芯帶鎧電纜），給電纜線芯注入復合脈沖電流信號，該脈沖電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測和識別；因脈沖電流有方向性，所以檢測也具有方向性。
停電識別時：采用直連輸出脈沖電流，給電纜線芯注入脈沖編碼電流信號，該電流在目標電纜周圍產生電磁場，供接收機和柔性電流鉗檢測、解碼、識別；因電流有方向性，所以檢測也具有方向性。
接收機：為手持設備，3.5寸彩色液晶屏，內置高速微處理器，結合精準算法，對發射機的脈沖編碼電流信號進行識別并解碼，同時具有信號強度標定功能，顯示信號強度和檢測結果，精美直觀；彩色刻度條動態顯示，一目了然，電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。同時可測試電壓量程為AC 0.00V～600V(50Hz/60Hz)，可測交流電流量程為AC 0.00A~5000A(50Hz/60Hz)，可測電流頻率45Hz～70Hz。
柔性電流鉗：為洛氏線圈，具有極佳的瞬態跟蹤能力，能快速識別發射機產生的脈沖編碼電流，適用于粗電纜或形狀不規則的導體。其鉗口內徑為約200mm，可鉗Φ200mm以下的電纜，不必斷開被測線路，非接觸測量，安全快速。
特別提示：本電纜識別儀同時具有帶電電纜識別及停電電纜識別功能，停電電纜識別時：嚴禁接入帶電電纜中。帶電電纜識別只適用于三芯帶鎧電纜。識別時，發射鉗、接收鉗不能混用，同時要保證輸入信號方向的一致。

二、帶電電纜識別儀廠家技術規格
1．基準條件和工作條件

影響量	基準條件	工作條件	備注
環境溫度	23℃±1℃	-10℃～40℃	/
環境濕渡	40%～60%	＜80%	/
被測電壓電流頻率	50Hz±1Hz	45Hz~70Hz	測試電壓電流時
接收機工作電壓	7.4V±0.5V	7.4V±1V	/
發射機工作電壓	11.1V±0.5V	11.1V±1.5V	/
外電場、磁場	應避免
被測電纜位置	被測電纜處于柔性線圈的近似幾何中心位置

2．發射機規格

功能	發射復合脈沖頻率電流信號，顯示剩余電池電壓，發射狀態動態指示
電源	11.1V大容量可充鋰電池，充滿電連續工作約8小時
輸出方式	帶電識別時卡鉗耦合；停電識別時直連輸出
發射頻率	625Hz、1562Hz、2500Hz、10KHz（帶電識別時），按上下箭頭鍵調節發射頻率
脈沖電壓	500V（停電識別時）
脈沖電流	zui大5A（取決于回路電阻的大?。?
脈沖頻率	1次/秒
脈沖寬度	2ms
發射鉗內徑	φ120mm
測試線長	3米，帶鱷魚夾，紅黑各1條
發射鉗尺寸	長寬厚300mm×175mm×50mm
發射鉗內徑	φ120mm
發射鉗線長	2m
接地針尺寸	長寬厚225mm×100mm×10mm
發射機尺寸	320mm×275mm×145mm
發射鉗尺寸	長寬厚300mm×175mm×50mm
顯示模式	超大LCD實時顯示剩余電池電壓，具有背光燈
LCD尺寸	長寬128mm×75mm；顯示域124mm×67mm
外包裝尺寸	長寬高400mm×245mm×335mm
工作溫度	-10℃～40℃
存儲條件	-20℃~50℃，≤95％RH, 無結露
背光控制	有，白色背光燈
工作溫度	-10℃～40℃
存儲條件	-20℃~50℃，≤95％RH, 無結露
儀表質量	發射機2.5kg；發射鉗1.08kg；總質量4.4kg（含接收機）
電池電量	當電池電壓低于9.65V時，電池電壓低圖標顯示，提醒給電池充電；低于9.5V時，設備自動關機
充電器	12.6V DC充電器
充電接口	圓形充電接口，DC標識
抗壓	發射機采用一體化專用工具箱式設計，箱體能承受約200kg的壓力
耐壓	AC 3700V/rms(儀器箱頂面與底面之前)
電磁特性	IEC61326(EMC)
參考安規	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)

3．接收機規格

功能	帶電電纜識別、停電電纜識別；交流電壓、電流、頻率測量
電源	7.4V大容量可充鋰電池，USB充電接口，充滿電連續工作約6小時
額定電流	約300mA max
顯示模式	3.5寸真彩液晶屏顯示，彩色圖標指示
信號標定	有，接收信號與發射信號的百分比，達到標定值60%以上為識別成功條件之一
方向識別	有，發射鉗、接收鉗與加載信號必須方向一致，為識別成功的條件之一
電纜識別成功	綠色打鉤圖標指示（√）
非目標電纜	紅橙色打叉圖標指示（×）
接收機尺寸	長寬厚207mm×101mm×45mm
柔性電流鉗	長約630mm，線徑6 mm或12.5mm
線圈內徑	φ200mm（可以根據需要定制更大口徑）
引線長度	柔性電流鉗引線長度：2m
電壓測試線	長1m (紅黑各1條)
檢測范圍	停電識別：線圈可檢測回路電阻為0Ω～10kΩ的脈沖信號；檢測回路電阻為10kΩ時，需保證發射機電池電量為11V以上(一般可以達到線纜長度3-10公里，主要由接地電阻與線纜電阻決定)
檢測范圍	帶電識別：線圈可檢測回路電阻為0Ω～200Ω的脈沖信號；檢測回路電阻為200Ω時，需保證發射機電池電量為11V以上(一般可以達到線纜長度3-5公里，主要由接地電阻與線纜電阻決定)
量程	交流電壓： 0.00V～600V(50Hz/60Hz)
	交流電流： 0.00A～5000A(50Hz/60Hz)
	電流頻率： 45Hz~70Hz
精度	交流電壓：±2%±3dgt
	交流電流：±2%±3dgt
	電流頻率：±2%±3dgt
識別信號	彩色信號幅度和數字顯示
檢測速率	約1次/秒
增益調節	測試界面下，按左右箭頭鍵調節信號放大倍數，信號幅度條處于10~100處zui佳
背光控制	開機功能選擇界面下，按上下箭頭鍵可以調節LCD背光亮度
自動關機	開機約30分鐘后，儀表自動關機，以降低電池消耗
電池電壓	當電池電壓低于6.5V時，電池電壓低圖標顯示，提醒給電池充電
充電器	9V DC充電器
充電接口	USB充電接口
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃~50℃，≤95％RH, 無結露
接收機質量	接收機：370g(帶電池)
耐壓	電流鉗：172g
耐壓	AC2000V/rms(外殼前后兩端之前)
適合安規	IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2

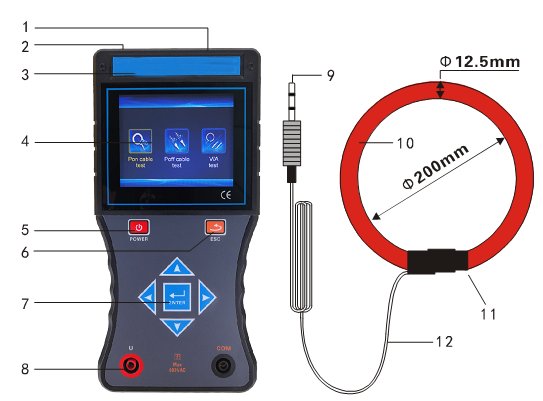

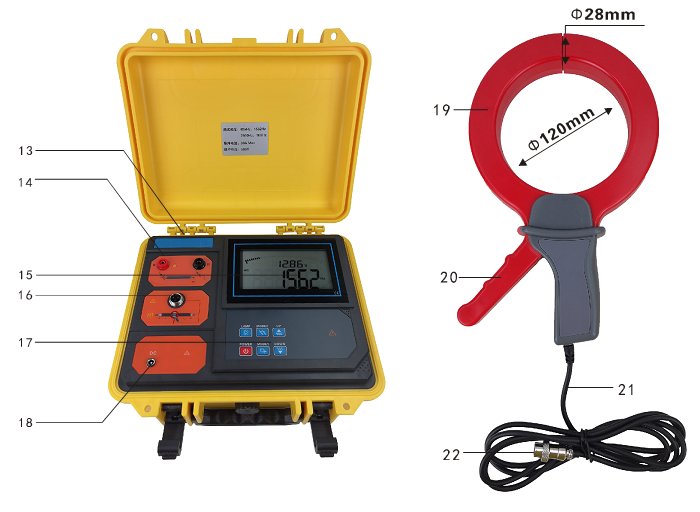

三、帶電電纜識別儀廠家結構
帶電電纜識別儀廠家結構

1、柔性電流鉗接入端口 2、USB充電接口（8.4V充電器）
3、接收機型號貼位 4、接收機LCD屏幕
5、接收機POWER電源鍵 6、ESC返回鍵
7、ENTER確認鍵及箭頭鍵 8、電壓測試輸入插孔
9、柔性電流鉗輸出端口 10、柔性電流鉗
11、柔性電流鉗按壓鎖扣 12、柔性電流鉗輸出引線
13、發射機型號貼位 14、停電識別時直連輸出接口
15、發射機LCD 16、帶電識別時耦合卡鉗連接航空插座
17、發射機功能按鍵   18、發射機DC充電接口（12.6V充電器）
19、發射電流鉗   20、發射電流鉗扳機（控制電流鉗張合）
21、發射電流鉗輸出引線   22、帶電識別時耦合卡鉗連接航空插頭
