電能質量測試系統廠家

來源：www.zeichua.cn 更新時間：2019-12-03

電能質量測試系統廠家簡介
武漢摩恩提供電能質量測試系統廠家價格、電能質量測試系統廠家報價，產品選型，技術支持，電能質量測試系統是一種集電能質量分析、電參量測試、電力矢量分析為一體的多功能測試儀器。該儀器支持50Hz/60Hz電網工頻系統測量，它可記錄分析現場的諧波、電壓、電流、頻率、波動、閃變、電壓驟升驟降、功率和三相不平衡等所有電能質量參數，具備高級電能質量測量功能，同時提供了專業的上位機分析軟件進行二次分析，為用戶提供更準確的電力故障診斷分析。

一、電能質量測試系統廠家功能特點
1、多通道測量：4個電壓通道、4個電流通道同時測量。
2、電氣參數測量：可同時測量電壓幅值、電流幅值、相位、頻率、有功功率、無功功率、功率因數等參數；
3、可測量2-64次的電壓諧波和電流諧波含量；
4、可測量總諧波畸變率；
5、可測量并短時閃變（PST）、長時閃變（PLT）、電壓波動；
6、可測量正序電壓、負序電壓、零序電壓、電壓不平衡度；
7、可測量正序電流、負序電流、零序電流、電流不平衡度；
8、暫態參量測量功能，具備電壓驟升驟降事件記錄功能，同時自動啟動錄波功能，將所發生事件的發生時間和前后五個周波的實際波形記錄下來；
9、具有示波功能，可以實時波形顯示電壓電流大小和畸變情況，并可以在儀器上對電壓電流波形進行縮放；
10、六角圖顯示功能，可進行計量回路和保護裝置回路的矢量分析，進行計量裝置錯接線檢查；在三相三線接線方式時，可自動判斷48種接線方式；追補電量自動計算功能，方便使用人員對接線有問題的用戶計算追補電量。
11、選配大鉗表可以進行低壓電流互感器的變比和角差測量；
12、諧波含量可以柱狀圖的形式顯示，視覺效果良好；
13、內置大容量數據存儲器，（存儲間隔1秒－1000分鐘可選）按1分鐘的時間間隔可連續存儲18個月以上；
14、10寸大屏幕彩色液晶屏顯示器1280×800；
15、電容屏觸摸操作，與平板電腦和智能手機操作近似，簡便易學；
16、支持鼠標操作，適應不同習慣的操作人員；
17、諧波測量時可按國標自動判別各次諧波含量是否超標并給出提示，一目了然；
18、諧波含有率國標查詢功能，可對國標允許值進行查詢；
19、具有42.5Hz-69Hz的頻率測量范圍，能夠對50、60電力系統進行測量。
20、數據可以存儲U盤，以便歷史查詢。
21、可配備專用數據分析管理軟件，對測試結果進行分析、處理，可掌握被測點的電能質量和負荷周期性變化情況，對電力工作人員了解用戶電能質量，采取相應處理措施，有著不可替代的作用；
22、分析軟件可按照國標要求生成專業的電能質量分析報表；
23、儀器尺寸小、重量輕、攜帶方便；
24、內置高性能鋰離子電池，自動進入省電模式，可使儀器在無外接電源的情況下持續工作10小時以上，方便現場測試；

二、電能質量測試系統廠家技術指標

項目		參數
測量通道數		四通道電壓、四通道電流
測量范圍	電壓	0-900V
	電流	小鉗表：口徑8mm，0-5A-25A(標配) 中號鉗表：口徑50mm，10-100-500A(選配) 大號鉗表：口徑125×50mm，40-400-2000A(選配)
	相角	0.000－359.999°
	頻率	42.5－69Hz
分辨率	電壓	0.001V
	電流	0.0001A
	相角	0.001°
	功率	有功0.01W、無功0.01Var
	頻率	0.0001Hz
電壓有效值精度		≤0.1%
電流有效值偏差		≤0.3%
相角誤差		≤0.1°
功率偏差		≤0.5%
頻率測量精度		≤0.01Hz
諧波測量次數		2－64次
電壓諧波偏差		諧波大于1%標稱值時：≤1%讀數諧波小于1%標稱值時：≤0.05%標稱電壓值
電流諧波偏差		諧波大于3%標稱值時：≤1%讀數+CT精度諧波小于3%標稱值時：≤0.05%電流量程
電壓不平衡度精度		≤0.2%
電流不平衡度精度		≤0.5%
短閃變測量時間		10分鐘
長閃變測量時間		2小時
閃變測量偏差		≤5%
顯示屏		1280×800、彩色寬溫液晶屏
充電電源		AC220V±15% 頻率 45Hz-65Hz
電池工作時間		≥8小時
功耗		＜4VA
絕緣		電壓、電流輸入端對機殼的絕緣電阻≥100MΩ。工作電源輸入端對外殼之間承受工頻1.5kV（有效值），歷時1分鐘實驗。
環境溫度		-20℃～50℃
相對濕度		0-95% 無冷凝
外觀尺寸		280mm×210mm×58mm（長×寬×高）
重量		2 kg

三、電能質量測試系統廠家結構外觀

（一）、儀器外觀

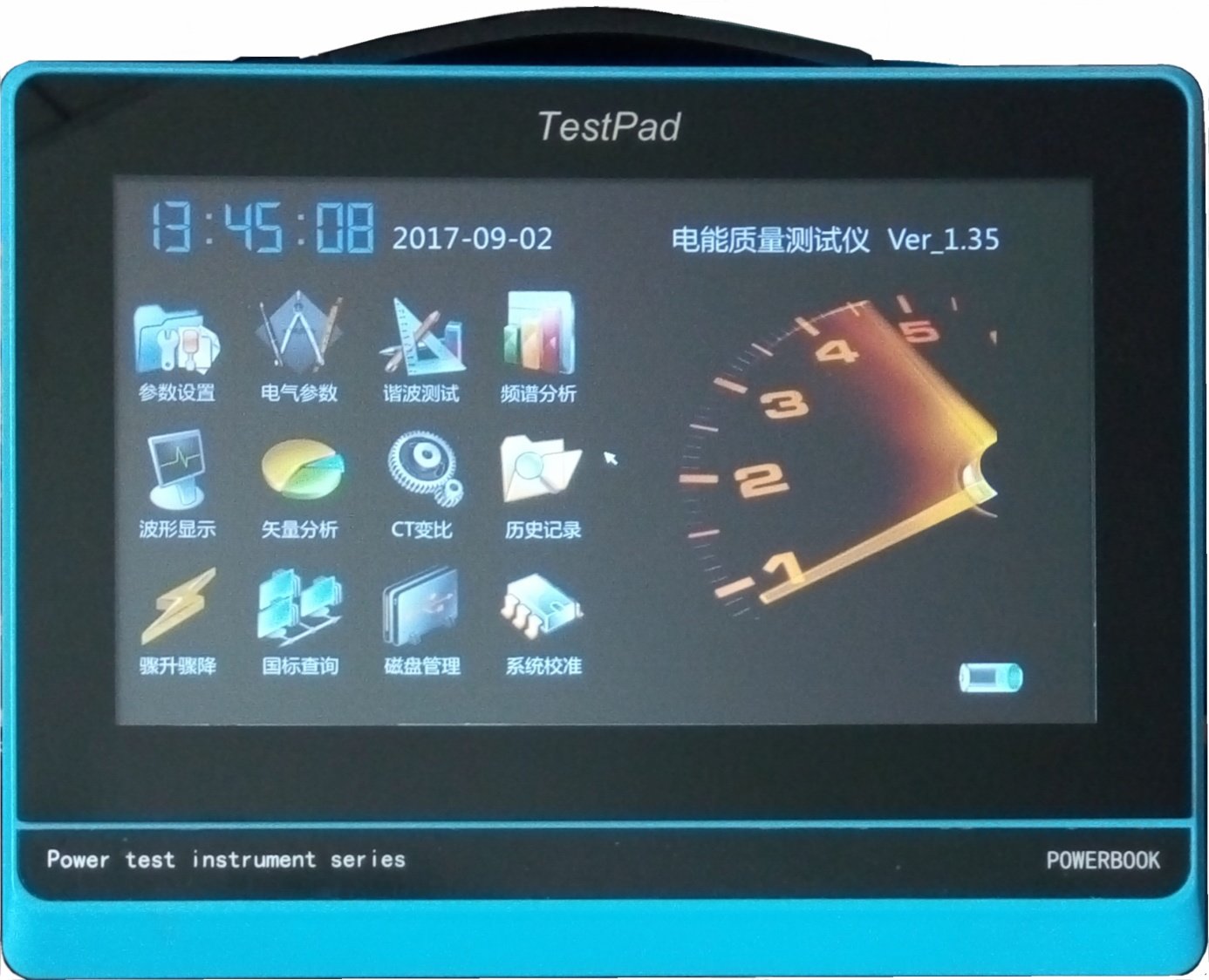

圖一、儀器正面試圖
儀器頂端是伸縮提手，正面是觸控液晶顯示屏；所有的操作通過觸摸屏或外置鼠標來進行。

四、電能質量測試系統廠家注意事項

1．在測量過程中一定不要接觸測試線的金屬部分，以避免被電擊傷。
2．測量接線一定要嚴格按說明書操作，確保人身安全。
3． zui好使用有地線的電源插座。
4．不能在電壓和電流過量限的情況下工作。
5．各鉗表一定要與面板上相應的插座一一對應，否則會影響測試結果。
6．電壓線和鉗表接入時一定要按照先接儀器側再接到被測裝置的原則，拆除時一定要按照先拆裝置側再拆儀器側的原則進行。
7．每次使用完畢注意一定要關閉工作電源開關，因有時液晶背光自動進入省電模式后，只是液晶屏不顯示，儀器還在正常工作，所以必須關閉工作電源開關。
8．在進行長時監測時，一定要連接好電源線，否則內部電池能量將被耗盡，造成關機，無法完成監測。
