備自投綜合測試儀廠家

來源：www.zeichua.cn 更新時間：2019-12-03

備自投綜合測試儀廠家簡介
武漢摩恩提供備自投綜合測試儀廠家價格、備自投綜合測試儀廠家報價，產品選型，技術支持，備自投綜合測試儀在電力系統中的應用日益廣泛，其安全可靠運行是保證備投成功的關鍵條件。

在電力生產和供應過程中，為保證供電的可靠性，電力系統經常采用兩個或兩個以上的電源進行供電，并考慮相互之間采取適當的備用方式，當工作電源失去電壓時，備用電源由自動裝置立即投入，從而保證供電的連續性，這種制動裝置稱為備用電源自動投入裝置，簡稱自投。
備用電源自動投入裝置可以有效地提高供電可靠性，而且本身的實現原理簡單，費用較低，在發電廠和變電站及配電網絡中得到了廣泛的應用。
然而，自投在帶來方便的同時，也會帶來一些麻煩。根據統計資料，因自投裝置本身拒動和誤動而造成的停電事故在電力系統停電事故中仍然占有相當的比例。
備自投綜合測試儀廠家自投測試概況綜述
自投裝置在電力系統中的應用日益廣泛，其安全可靠運行是保證備投成功的關鍵條件。
采用雙電源和多電源系統供電的設備關聯復雜，運行方式多變，自投裝置的現場實際模擬試驗因需要改變供電方式或停電而無法進行。整組試驗環節甚多，接線復雜而且費時費力，還相當容易出錯，因此判定和驗證自投裝置能否正確動作是一項非常繁瑣而且困難的工作。我公司自主開發的MEB-620 備自投綜合測試儀很好地解決了自投裝置現場校驗的難題，極大地方便了設備調試人員的現場工作。
本測試儀能模擬10臺斷路器，3臺變壓器，12臺電壓互感器，7臺電流互感器的狀態和相互之間的邏輯關系。可仿真變電站和供電系統在各種運行方式下的一次接線，能夠直觀顯示和向自投裝置提供各種方式下的線路和開關的電器信號和位置信號，并可模擬各種運行方式下的異常情況，如：線路失電，主變故障，開關手跳/偷跳等等；在模擬故障的同時還可以自動檢測和記錄自投裝置的動作過程和相關數據的記錄工作，為設備的長期運行和維護提供依據。
備自投綜合測試儀廠家介紹
·界面直觀地顯示各種主接線圖上各開關狀態、電壓電流均實時顯示和變化。
·各開關、各電壓電流的描述方式和初始狀態均可自由方便地設定。
·各開關的跳合閘接點均可自由方便地設定其連接方式。
·方便地設置各進線和母線在有壓和無壓時的電壓值，有流和無流時的電流值。
·智能識別自投動作后狀態，彩色顯示主接線圖和電壓電流變化。
·預設了多種典型的主接線類型，并設計了多種自由組合的備用方式。
·可以模擬多種事故原因，能進行各種條件下的自投測試。
·記錄自投每次動作后的事故原因，動作內容和動作時間。
·可測試進線恢復供電時的自投動作行為。
·可預設自投或開關設備拒動或動作不正確情況進行測試。
·具備自投測試所需的多達14路開入量和14路開出量。
·采用實時，穩定的嵌入式系統，并配6.4寸液晶屏實時顯示工作狀態

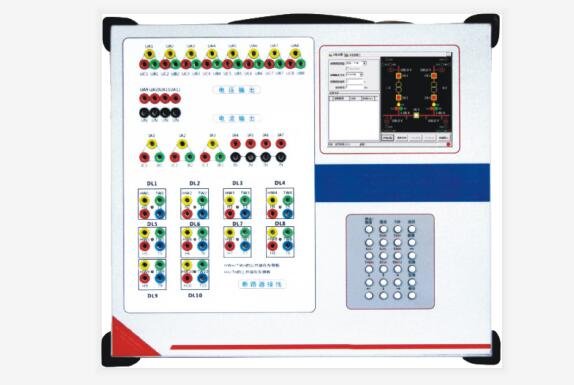

備自投綜合測試儀廠家面板結構圖

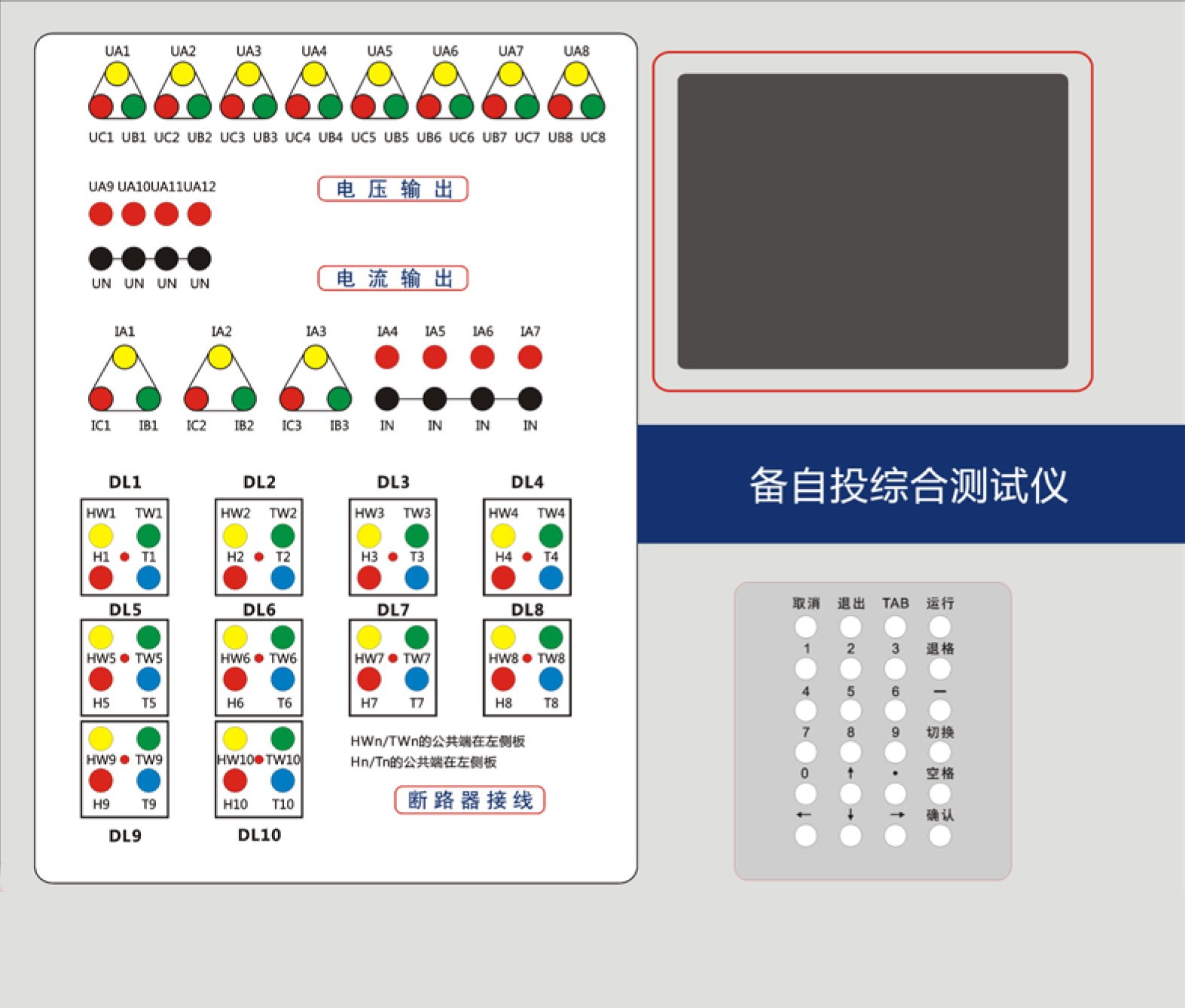

備自投綜合測試儀廠家面板

側板結構圖：

面板左側為接線區，右側為人機交互區，主要包含如下設備：
① 模擬12路電壓UA1～UA12 。可以輸出單相（zui多4路）或三相電壓（zui多8路），可軟件設置其輸出電壓值。
②模擬7路電流互感器。可以輸出單相（zui多4路）或三相電流（zui多3路），可軟件設置其輸出電流值。
③模擬10個斷路器（DL1~DL10）。每個斷路器包含兩個斷路器位置信號輸出（黃色插孔代表合位，綠色插孔代表跳位，這兩端子與位置公共端配合使用）、跳閘，合閘輸入（紅、藍色插孔，與跳合公共端配合使用）和一只雙色指示燈組成。指示燈紅色表示斷路器處于閉合狀態，綠色表示斷路器處于跳開狀態。
④ 跳/合/開入公共端：與斷路器的跳/合閘以及負荷支路的跳/合閘開入插孔構成回路。
⑤ 位置/閉鎖/開出公共端：與模擬斷路器的位置插孔和閉鎖等開出插孔構成回路。

備自投綜合測試儀廠家備自投綜合測試儀注意事項
1．本機所有輸入和輸出信號等同于電力系統二次回路信號，所有操作必須嚴格按照《安規》規定進行，一旦開始試驗，不要去改動接線，否則可能危及設備和人身安全。
2．在試驗時，自投裝置的所有開關位置有其公共端，跳合閘控制信號也有公共端。兩公共端不同。
3．電源保險絲在箱體側面的電源插座內，如無工作電源，請檢查該保險絲，若損壞可以用5A保險管替代。
4．本裝置采用風機冷卻，電流回路不宜長期輸出，平時切勿將電流回路的插孔長期短接。

備自投綜合測試儀廠家備自投綜合測試儀技術指標：
裝置電源： AC 220V/50Hz
試驗輸出電壓： AC 57V/100V
試驗輸出電流： AC 6A

武漢摩恩提供備自投綜合測試儀廠家價格、備自投綜合測試儀廠家報價，產品選型，技術支持，備自投綜合測試儀在電力系統中的應用日益廣泛，其安全可靠運行是保證備投成功的關鍵條件。
