ME2021 電能質量分析儀告警監測參數設置

來源：武漢摩恩更新時間：2018-04-25

ME2021 電能質量分析儀告警監測參數設置
菜單用于設置告警模式中需要監測的參數及閥值(參閱第9章)，用戶可設置40組告警監測參數。

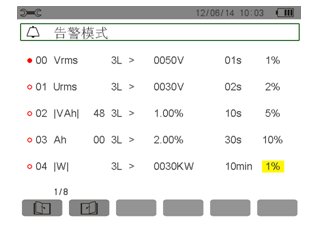

圖5-15 告警模式菜單
? 使用鍵選擇不同設置告警參數組。
? 按鍵選中當前域，出現箭頭。
? 按鍵選擇設置值(Vah、Ah、Uh等，參見5.9節表)再按鍵確認，被選中域以黃色高亮顯示。
? 按鍵橫向選擇各域，按鍵確認，出現箭頭。按鍵選擇設置值，按鍵確認。
以同樣方法設置各域其它值。
定義各個告警，可選擇：
★ 告警類型(Vah、Ah、Uh、Vh、Tan、PF、DPF、VA、VAR、W、Athd、Uthd、Vthd、KF、Hz、Aunb、Vunb、Vrms、Acf、Ucf、Vcf、PST、Arms、Urms及Vrms)(參考3.9章縮略語表)。
★ 諧波等次范圍(0到50次，針對Vah、Ah、Uh及Vh各值)。
★ 告警觸發通道(3L：3相，L1、L2、L3任一相都可觸發：N：中性線觸發)。
★ 告警判斷方向(>或<只在Arms、Urms、Vrms、Hz下可選，否則只有一個方向)。
★ 觸發告警閥值(在W、VAR、VA、Arms、Urms、Vrms可設置閥值單位)。
★ 超閥值zui短時間(可設0秒-99分鐘)。
★ 告警回差值(對應從告警閥值中增加或減少的百分比，可選值有1%，2%，5%或10%。如果超過該百分比將停止告警，參閱17.2章節)。
? 按鍵選中或取消告警參數組，實心紅點表示已選中，空心紅圈表示未選中。
? 按對應圖標的黃色功能鍵顯示前一頁或后一頁告警監測參數設置組。
? 按鍵返回設置主菜單。
