PDF3000直流系統接地故障測試儀信號接收器

來源：www.zeichua.cn 更新時間：2018-05-09

PDF3000直流系統接地故障測試儀信號接收器

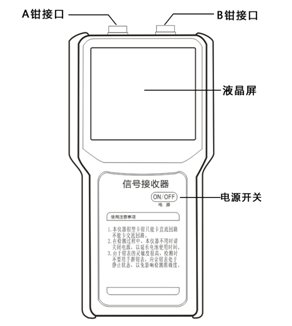

信號接收器面板(見圖２)

圖2 信號接收器面板圖
【A鉗接口】：接標記為“A”的接收鉗，此鉗為大鉗。
【B鉗接口】：接標記為“B”的接收鉗，此鉗為小鉗。
【液晶屏】：點陣式液晶顯示器。
【電源開關】：開機或者關機均按“ON/OFF”鍵。
信號接收器的使用：用卡鉗分別鉗在與故障母線相聯的各個主回路上，并分別看液晶顯示器顯示情況。絕緣值由低到高用0-19顯示，01表示絕緣較差，19表示絕緣良好。當液晶顯示器顯示一較低的數值時，便可確定故障出現在此主回路上，然后再將卡鉗分別測與故障主回路相聯的各分支路，通過液晶顯示器狀態確定故障支路，依次類推，用同樣的方法便可找到zui終的故障支路。
檢測出接地支路后，對具體接地故障點進行定位檢測。用戶在檢測時，可以采取二分法進行故障區域的檢測定位。在每次檢測后，故障區域均按二分取點方式進行下一次的檢測定位，以便迅速地檢測出具體的接地故障點；假設在A處檢測時有接地狀況，在B處檢測時沒有接地狀況，就可以判斷接地故障點在A-B之間。同時可根據饋線電纜走向和設備連接情況，對故障支路的各個饋線入口分別進行檢測，找出故障支路，進一步將故障定位。
本直流系統接地故障測試儀所配卡鉗可用來測量母線上的電流、饋線上的電流，其靈敏度極高。由于其靈敏度高，在手拿卡鉗抖動時，可能因磁通變化而造成故障檢測儀顯示數據不穩定。因此，測量時應盡量拿穩卡鉗或鉗住饋線后松開手，讓它固定在測試位置，直到測量到穩定的數據為止。
