ME220B直流系統綜合特性測試儀效率特性測試

來源：www.zeichua.cn 更新時間：2018-05-08

ME220B直流系統綜合特性測試儀效率特性測試
連接直流負載的被測充電裝置，在交流輸入電壓為額定值時，使被測充電裝置輸出直流電流在額定值，輸出直流電壓為浮充電壓調節范圍上限值運行時，同時測量交流輸入功率和直流輸出的電壓值與電流值，由直流輸出電壓值與電流值乘積得到充電裝置直流輸出功率。

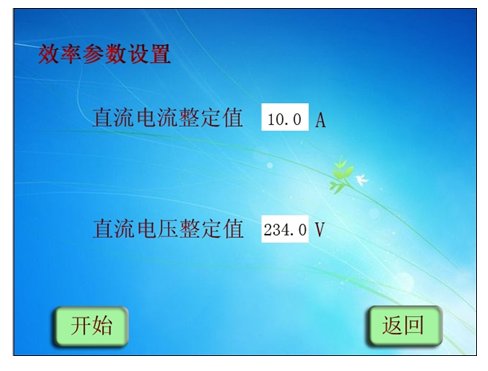

進入效率特性參數設置如圖二十二所示，首先對參數進行設置。

圖二十二
■ 直流電流整定值：指被測試的單個充電模塊的電流額定值。缺省值為30A，范圍在0A至30A。
■ 直流電壓整定值：指被測試的單個充電模塊電壓在充電電壓調節范圍內變化的輸出值。缺省值為220V，范圍在190V至250V，缺省值為110V，范圍在80V至140V。
■ 如在測試過程中按面板確認鍵，程序停止該項試驗。
■ 如用戶需再做其他項目試驗，點擊返回，返回上級菜單，直至進入主菜單
■ 做其他項目試驗設置其值，重復試驗。

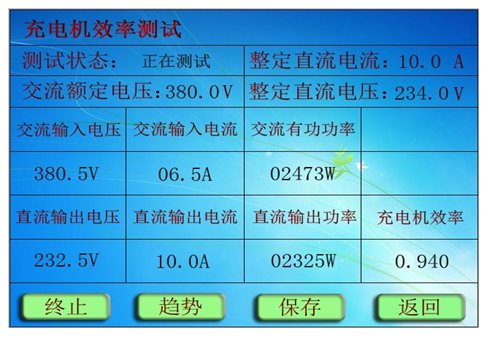

直流系統綜合特性測試儀測試界面如圖二十三所示。

直流系統綜合特性測試儀圖二十三
■ 若需要保存數據，請參照穩壓保存數據方式。
■ 測試結束后點擊趨勢按鍵，可看到電壓電流曲線圖。
■ 返回設置，需要終止測試后才能回到電流穩定精度參數界面。
■ 如用戶需要再做其他項目試驗，按返回鍵，返回上級菜單，直至進入主菜單做其他項目試驗設置其值，重復試驗。
