ME220B直流系統綜合特性測試儀電流穩定精度測試

來源：www.zeichua.cn 更新時間：2018-05-08

ME220B直流系統綜合特性測試儀電流穩定精度測試

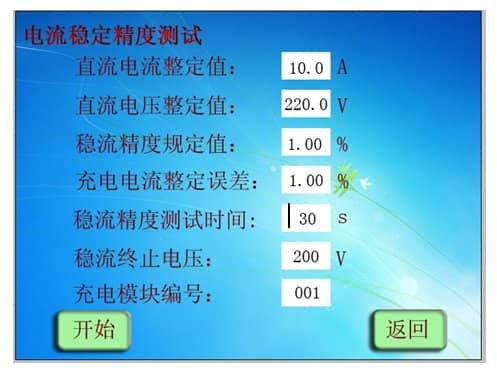

接線方式、測試過程同“電壓穩定精度測試”一樣，首先對參數進行設置。直流電流整定值：指被測試的直流電源系統輸出電壓在充電電壓調節范圍內變化，輸出電流在其額定值的20－100％范圍內變化任一值。充電機工作在穩流狀態下測量。進入界面，如圖十三電流穩定精度參數設置界面所示。

圖十三
■負載電流整定值：指做此項試驗時，被測系統的直流電源系統所需的負載。缺省值為00A，范圍在0A至30A。
■直流電壓整定值：被測試的直流電源系統的輸出電壓在其浮充電電壓調節范圍的任一值。缺省值為220V，范圍在180V至260V，缺省值為110V，范圍在80V至140V之間。
■穩流精度規定值：指直流電源系統出廠時規定值。缺省值為0.5％。但是行標中規定為1%，試驗過程中，只要不超過1%既為合格。
■充電電流整定誤差：指直流電源系統出廠時規定值。行標中規定為1%，試驗過程中，只要不超過1%既為合格。
■充電模塊編號：為方便記錄，根據用戶需求設置。
■點擊開始鍵開始試驗，裝置將試驗結果填入該表格中，如在測試過程中按面板確認鍵，程序停止該項試驗。如圖十四電流穩定精度測試界面所示。

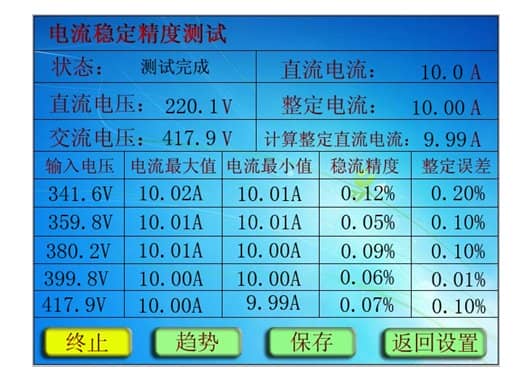

如果是逐一測試：如圖十四所示

圖十四

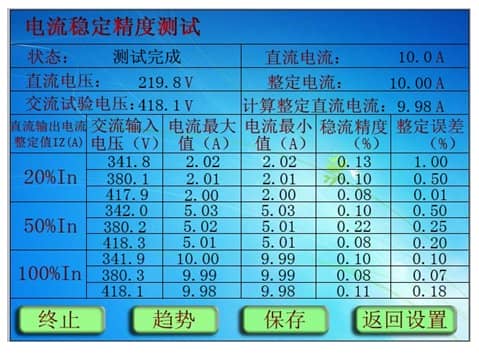

直流系統綜合特性測試儀如果是連續測試：如圖十五所示

圖十五
直流系統綜合特性測試儀試驗完成，狀態欄上顯示“測試完畢” ，報警欄上顯示：“正常終止”。
■ 若需要保存數據，請參照穩壓保存數據方式。
■ 測試結束后點擊穩流趨勢按鍵，可看到電流曲線圖。
■ 返回設置，需要終止測試后才能回到電流穩定精度參數界面。
■如用戶需要再做其他項目試驗，按返回鍵，返回上級菜單，直至進入主菜單做其他項目試驗設置其值，重復試驗。
