MEJB-802三相繼電保護測試儀功率繼電器校驗

來源：武漢摩恩更新時間：2018-04-17

MEJB-802三相繼電保護測試儀功率繼電器校驗
（1）功率方向繼電器動作區和靈敏角的測量
在功率、阻抗試驗中，設定Uab、Ia為額定值，設置Uab相角步長，加減電壓相位角（可用自動試驗方式），測出動作區兩邊邊界角φ1、φ2，則靈敏角φLM＝?（φ1＋φ2）。
（2） zui小動作功率的測量
將角度設置在靈敏角φLM，設定Ia（或Uab）為額定值、Uab（或Ia）為零。

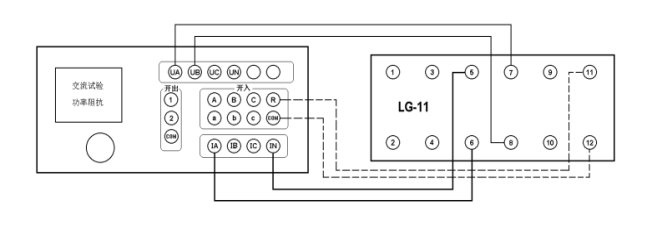

設置Uab（或Ia）的步長，增加電壓（或電流）。測出zui小動作功率。如上圖所示。
（3）潛動試驗
電流回路開路，設置Uab初值為零、步長為額定電壓，突然加上或切除電壓，繼電器觸點不應有瞬間接通現象。
電壓回路經20歐電阻短路，設置Ia 初值為零、步長為數倍額定電流，突然加上或切除電流，繼電器觸點不應有瞬間接通現象。
（4）記憶作用檢驗
在靈敏角下設置Ia 為0.5倍和數倍額定電流時，Uab由100V突降至零，繼電器應可靠動作，說明記憶作用良好。
