MEJB-802三相繼電保護測試儀試驗差動繼電器校驗

來源：武漢摩恩更新時間：2018-04-17

MEJB-802三相繼電保護測試儀試驗差動繼電器校驗
（1）直流助磁特性的測量
在差動試驗中，制動電流 Izd 設定為直流電流，逐次改變 Izd 值，在每一助磁電流時加減動作電流 Idz（可用自動試驗方式），測出動作電流IDZ，繪制制動特性曲線。
（2）比率制動特性的測量
制動電流 Izd 設定為基波電流，逐次改變 Izd 值，在每一制動電流時加減動作電流 Idz，測出動作電流IDZ，繪制制動特性曲線。

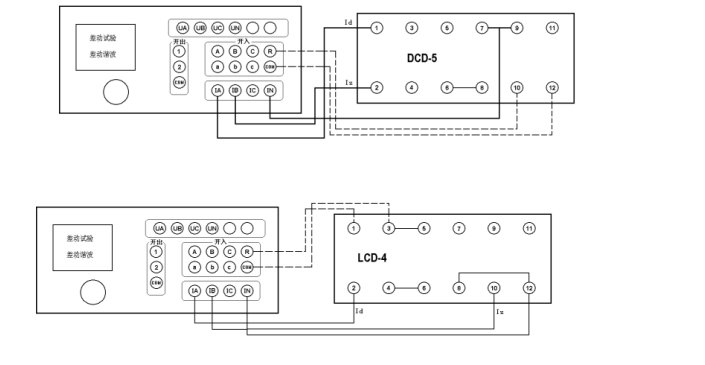

若是DCD—2（A）型差動繼電器，其試驗接線如下：IA——7，IB——9，IN——1，開入A——10，開入公共端+COM——12，繼電器的3和5，6和8分別短接即可。
（3）二次諧波制動特性的測量
制動電流Izd 設定為二次諧波電流，逐次改變 Izd 值，在每一制動電流時加減動作電流 Idz，測出動作電流IDZ，繪制二次諧波制動特性曲線。
（4）高次諧波制動特性的測量
在差動諧波試驗中，制動電流 Izd 設定為各次諧波疊加電流，逐次改變 Izd 的某次諧波值，測出動作電流IDZ。
