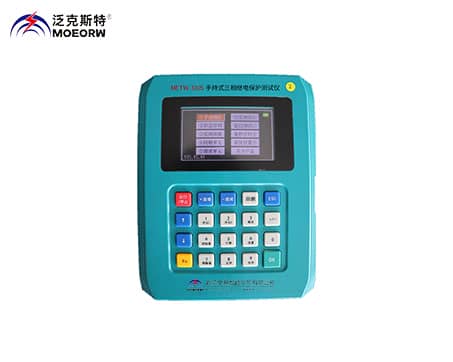

METW-310S 手持式三相繼電保護測試儀

執行標準：DL/T845.4-2004

產品別名：手持式繼電保護測試儀、三相繼電保護測試儀、手持式三相繼電保護測試儀

產品特性：
※由單片機進行控制，功能簡單、攜帶方便；
※可用于微機變壓器差動保護的起動值、速斷值、二次諧波涌流閉鎖值的測試；
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

METW-310S 手持式三相繼電保護測試儀產品簡介：

METW-310S 手持式三相繼電保護測試儀由單片機進行控制，功能簡單、攜帶方便。既可用于交流繼電器動作值、動作時間的測試；也可對低壓微機線路保護的復壓閉鎖方向過流、零序過流、低周減載等保護功能以及高壓線路微機保護的整組傳動等進行測試；還可用于微機變壓器差動保護的起動值、速斷值、二次諧波涌流閉鎖值的測試。

METW-310S 手持式三相繼電保護測試儀產品功能：

手動測試：手動試驗可輸四路交流電壓、三路交流電流，可實現交流量的幅值、相位、頻率、序分量的幅值手動按步長控制。
狀態序列測試：狀態可進行動作時間測試，多狀態模擬故障，最多可設置5個狀態，可模擬重合閘后加速。
低周減載測試：該單元可對低周減載的動作值、動作時間，滑差閉鎖值、電壓閉鎖值、電流閉鎖值進行定點測試。
同期測試：該單元可以對測試同期裝置的相關指標進行測試
諧波單元：該單元可進行變壓器差動保護的二次諧波涌流閉鎖測試。
交采測試：該單元主要是用來測量交流采樣裝置的采樣精度
遙信測試：該單元可快速開出兩對節點，中間間隔時間可自由設定，最小分辨率1ms。
毫秒計：該單元可配合現場做一些開出量，翻轉計時。

METW-310S 手持式三相繼電保護測試儀技術參數：

交流電壓輸出	4路：0-130V連續可調默認６６V
輸出精度	準確度：0~5V準確度誤差≤±２mV，5V～120V準確度誤差≤±0.1%±2mV；分辨率：1mV
帶載能力	≥30VA/相
響應時間	電壓5V~130：THD%≤0.5%，電壓上升下降時間小于100μ s
安全保護和輸出時間	過載保護和失真自動檢測。額定條件下，連續輸出。
相位	0-360°連續可調；準確度0.2°；分辨率0.1°
交流電流輸出	3路：0-10A 連續可調
輸出精度	準確度：0.2~0.5A,誤差≤2mA，0.5～10A準確度誤差≤0.1%±2mA；分辨率：1mA
帶載能力	≥20VA/相
響應時間	電流0.5A~Imax：THD% ≤0.5%；電流上升下降時間小于100μ s
輸出時間	連續輸出＜1A，5A輸出90S，10A輸出8S。
相位	0-360°連續可調；準確度0.2°；分辨率0.1°
輸出頻率	10-500Hz，可模擬1０次諧波
準確度	頻率范圍：10-65Hz準確度＜1mHz；65 Hz ~500Hz準確度＜10mHz
開入&開出量	開入量：2路隔離電壓500V，空接點與32V~250V電位兼容，極性自動識別；開出量：2路開出量類型:光耦開出,時間分辨率0.1ms。
適配器	DC 16.8V 5A
內置電池&續航能力	內置鋰電池；正常使用8小時
