MEJB-802三相繼電保護測試儀裝置硬件組成

控制數字信號處理器微機
MEJB-802三相繼電保護測試儀采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。
D/A轉換和低通濾波
采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性。
由于D/A分辨率高和擬合密度高，波形失真小，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現精確移相、諧波疊加，高頻率時亦可保證高的精度。
電壓、電流放大器
各相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。
功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時。10A及以下輸出時裝置可長期工作，當電流超過10A時，軟件限時啟動，限時時間到，軟件自動關閉功率輸出并給出告警指示。輸出電流越大，限時越短。
開入、開出量
開關量輸入電路可兼容空接點和0～250V電位接點。電位方式時，0～6V為合，11～250V為分。開關量可以方便地對各相開關觸頭的動作時間和動作時間差進行測量。
開入部分與主機工作電源、功放電源等均隔離。開入地為懸浮地，所以，開入部分公共端與電流、電壓部分公共端UN、IN等均不相通。
開關量電位輸入有方向性，應將公共端接電位正端，開入端接電位負端，保證公共端子電位高于開入端子。現場接線時，應將開入公共端接＋KM，接點負端接開入端子。如果接反，則將無法正確檢測。
開出部分為繼電器空接點輸出。輸出容量為DC：220V／0.2A，AC：220V／0.5A。開關量輸出與電壓、電流、開入等各部分均完全隔離。各個開出量的動作過程在各個測試模塊中各有不同，詳細請參看各模塊軟件操作說明。
以下是兩種常見的開出量接線示意圖：

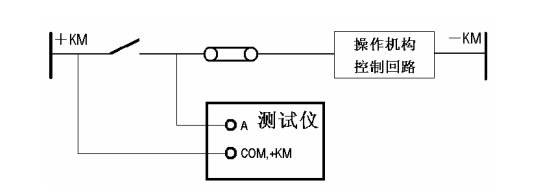

電位接點時

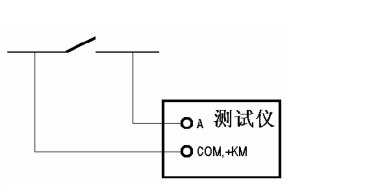

空接點時

液晶顯示及旋轉鼠標操作
裝置采用320×240點陣高分辨率蘭色背光液晶顯示屏作顯示器。試驗的全過程及試驗結果均在顯示屏上顯示，全套漢字化操作界面，清晰美觀。操作控制由旋轉鼠標和兩個按鍵進行，全部數據及試驗過程均由旋轉鼠標在顯示屏上設定。操作簡單方便，極易掌握。
專用直流電源輸出
裝置在機箱底板上裝設有一路專用可調直流電源輸出，分 110V 及 220V 兩檔，可作為現場試驗輔助電源。為該電源還設置了一個電位器，可在 80％－110％范圍內調節。該電源額定工作電流1.5A，可作為保護裝置的直流工作電源，也可作為跳合閘回路電源。該電源如過載或短路，將燒壞相應保險（2A／250V），此時更換此保險管即可。

MEJB-802B 裝置獨立可調直流電源
MEJB-702B裝置在機箱底板上裝設有一路可調直流電源輸出，分 110V 及 220V 兩檔，可作為現場試驗輔助電源。該電源還設置了一個電位器，可在 80％－110％范圍內調節。該電源輸出電流zui大可達1.5A。底板上另裝設有一個散熱風扇、電源線、接地端子和三個保險。三個保險中一個是總電源保險（10A／250V），兩個是電壓回路保險（2A／250V）等。
