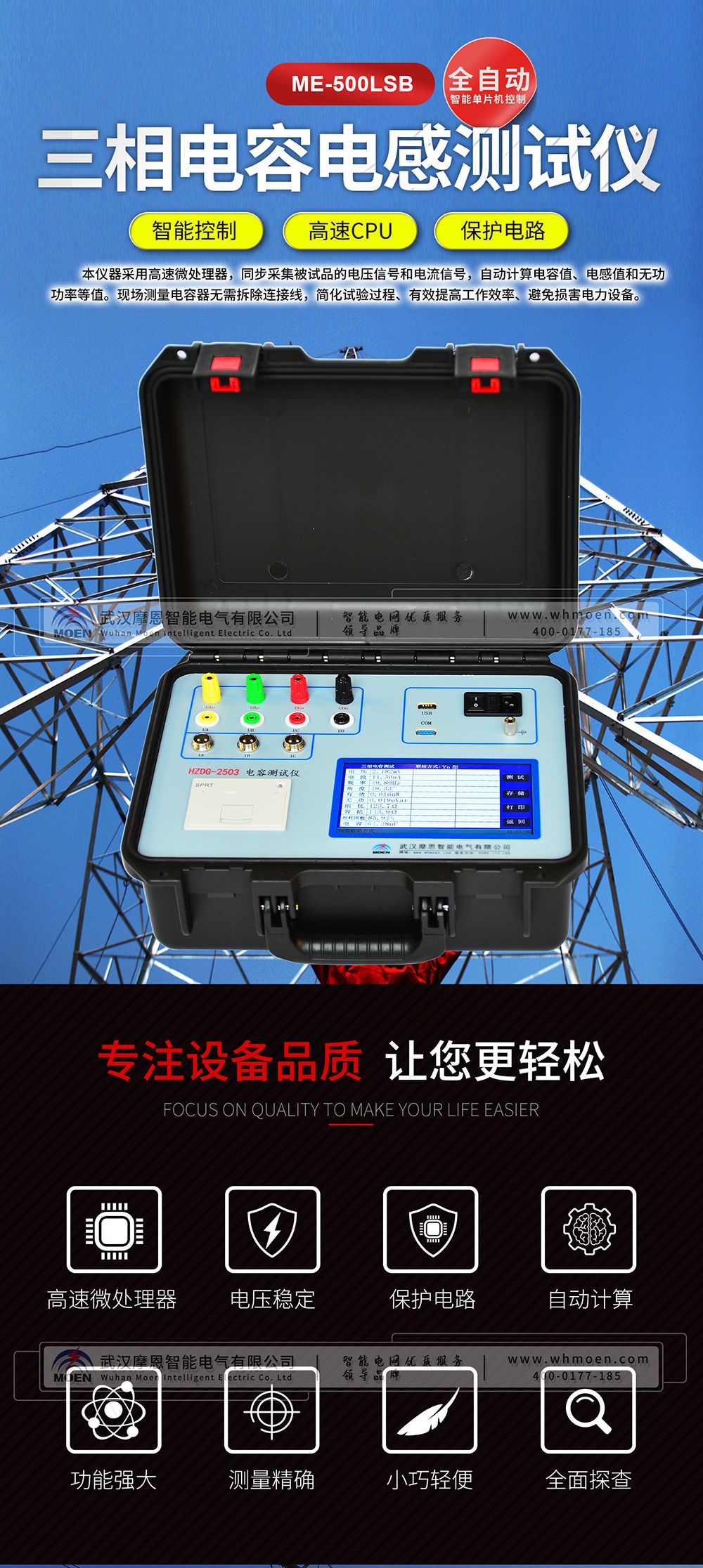

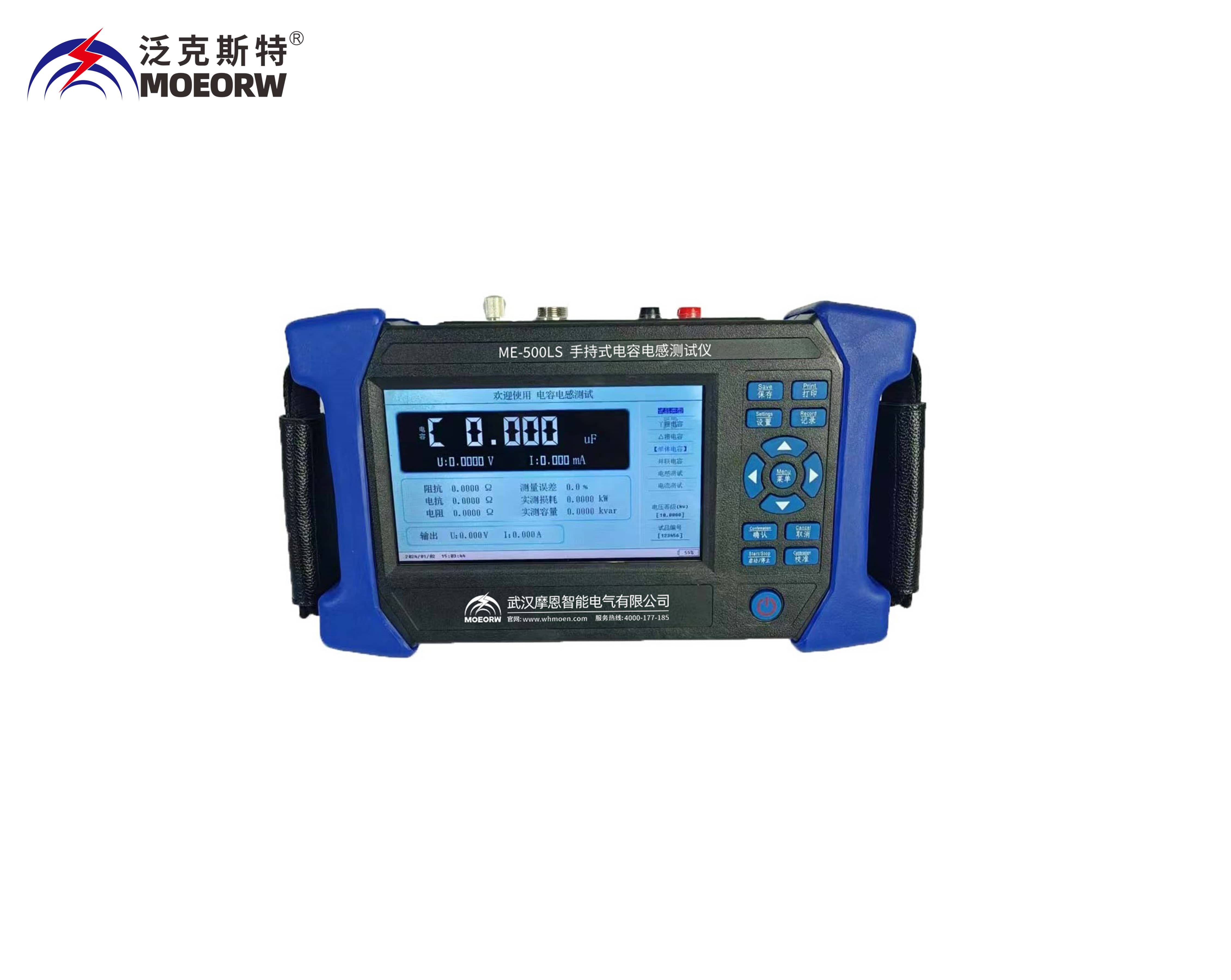

ME-500LS 全自動三相電容電感測試儀

執行標準： GB3983、DL/T840-2003

產品別稱：全自動三相電容電感測試儀、三相電容電感測試儀、電感測試儀、全自動電容電感測試儀、三相電感測試儀、電容電感測試

產品特性：
※可以測量各種電抗器的電感量;
※可顯示出在測量電容器或電抗器的過程中測量的電壓、電流、功率、相位角、阻抗等數據；
※電容量范圍：0～20,000 kvar；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆

全自動三相電容電感測試儀

產品用途
ME-500LS 全自動三相電容電感測試儀該儀器內部數字合成三相交流測試源，可以在不拆線的狀態下，直接測量成組并聯電容器的單相電容或各種組合連接類型的三相電容器，同時也能夠測量各種電抗器的電感，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕彩色液晶作為顯示窗口，菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的首選產品。
電能質量問題主要由終端負荷側引起。其中沖擊性無功負載會使電網電壓產生劇烈波動，降低供電質量，造成電網低功率因數運行等后果。隨著電力電子技術的發展，它既給現代工業帶來節能和能量變換積極的一面，同時電力電子裝置在各行各業的廣泛應用又對電能質量帶來了新的更加嚴重的損害，已成為電網的主要諧波污染源。電力部門對電能質量問題越來越重視，無功補償成套裝置已大量投入配電網運行。這其中，電力電容器是電力系統穩定運行的重要設備，無功補償裝置應滿足自動跟蹤、實時補償的要求，這就不可避免地要頻繁投、切補償電容器組，這就會產生過電流與過電壓沖擊，長期運行后，有可能引起電容器的容量不足甚至損壞,對電網的穩定運行造成影響。為了避免這種情況，早期發現電容器缺陷，保證設備的可靠運行，避免故障擴大，就需要定期對電容器組進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用傳統的電容表進行測量，要拆線測量電容量的工作量更大，而且經常拆線會使得螺絲滑扣或沒有上緊而留下安全隱患，也容易造成電容的再次損壞。

◆全自動三相電容電感測試儀功能特點
1、內部自帶電池，自動數字合成產生三相大功率測試電源，不用外接電源即可使用；

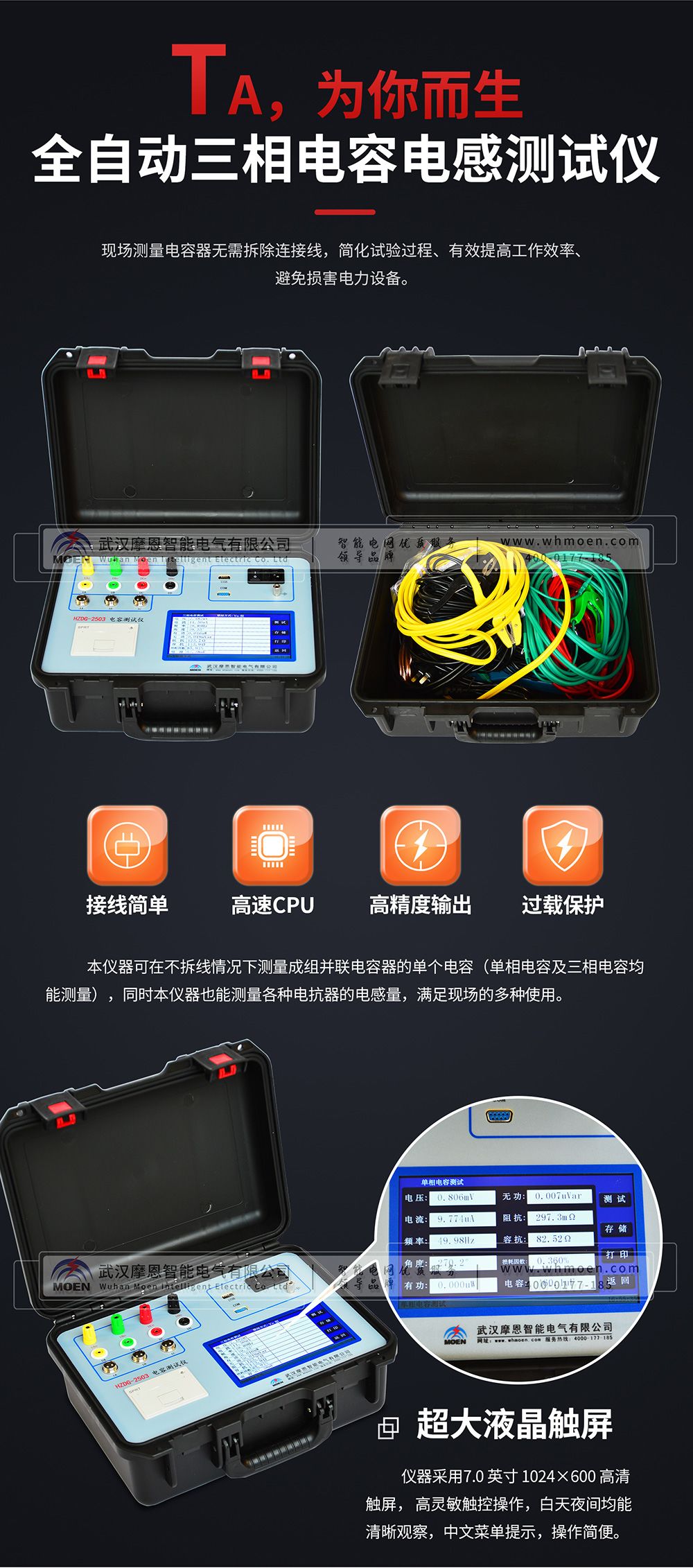

2、全自動三相電容電感測試儀可在不拆線情況下測量成組并聯電容器的單個單相電容及同時測量各種連接類型的三相電容；
3、可三相同測或同時測量三只并聯電容器或電抗器；
4、儀器可以測量各種電抗器的電感量；
5、儀器可以測量工頻電流的幅值以及電流中2－32次的諧波含量；
6、儀器可顯示出在測量電容器或電抗器的過程中測量的電壓、電流、功率、相位角、阻抗等數據，以便更好的分析問題所在；
7、儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。

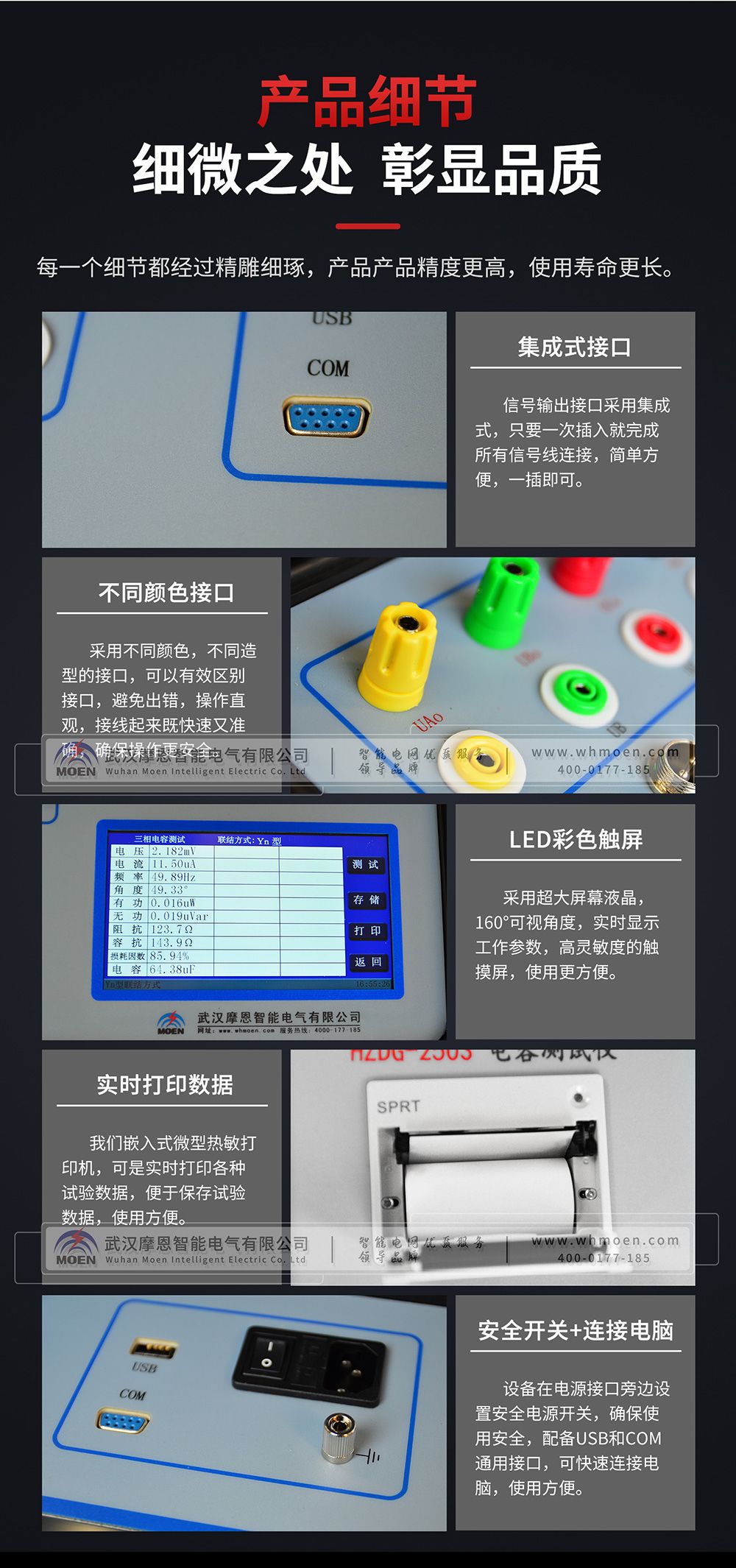

8、儀器采用800×480大屏幕高亮度真彩色液晶顯示屏，在陽光下也可清晰顯示；
9、圖形化菜單、全中文的操作提示，界面友好、操作簡便；
10、導電硅膠觸摸按鍵使操作更簡便，按鍵壽命更長。
11、儀器內置大容量非易失性存儲器：可存儲200組測量數據；
12、全自動三相電容電感測試儀內置高精度實時時鐘功能：可進行日期及時間校準；
13、儀器自帶高速微型熱敏打印機：用戶可隨時將測試的數據通過微型打印機將結果打印出來；
全自動三相電容電感測試儀簡介

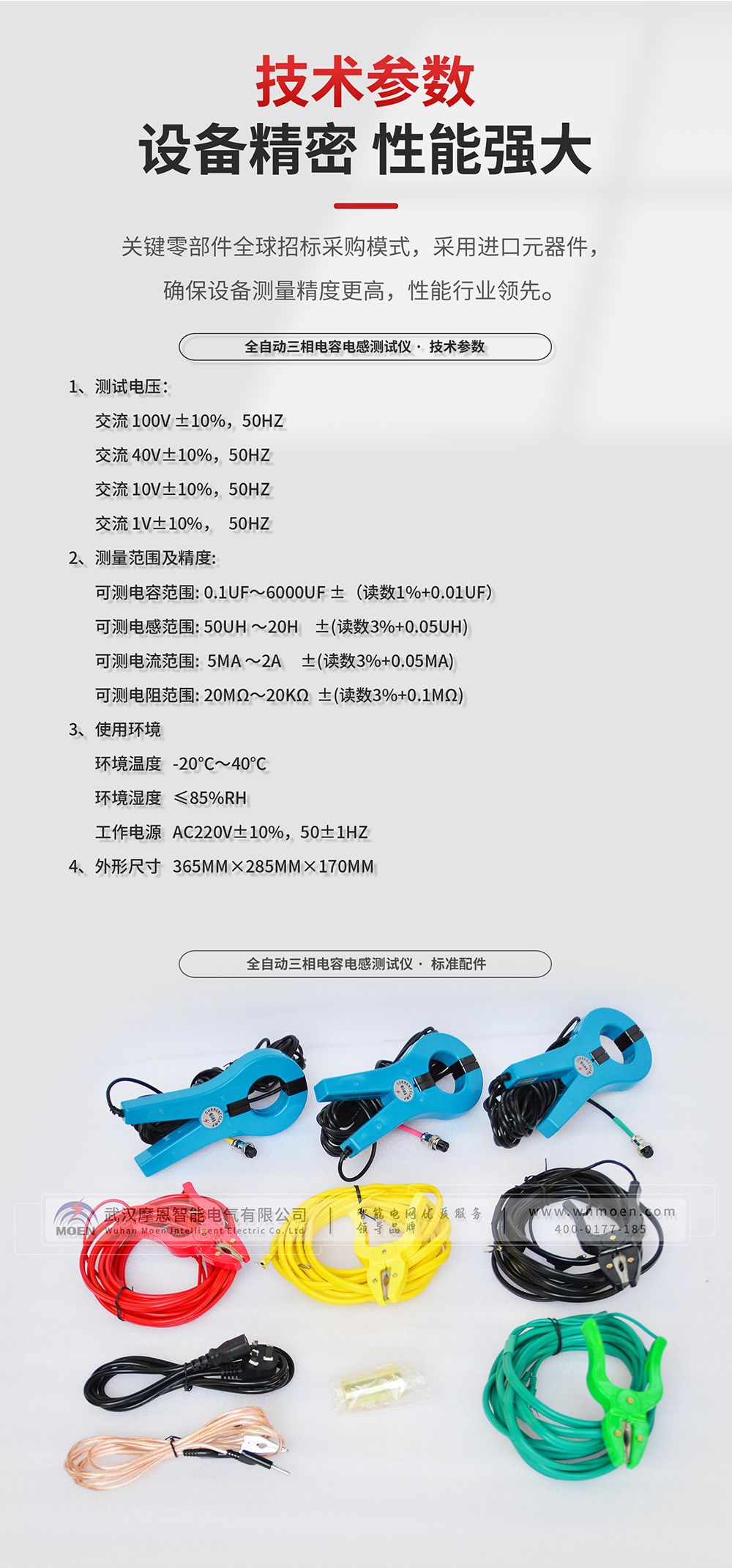

◆全自動三相電容電感測試儀技術參數
1、輸出電壓：0－20V，自動調節
2、測量范圍：電容：0.01uF－4000uF
電感： 1mH－20H
電阻：50mΩ－20kΩ
電流：50mA－10A
電壓: 0－20V
電容量范圍：0～20,000 kvar
3、測量精度：電容：±(1%+2字)
電感：±(1%+2字)
電流：±(0.5%+2字)
電壓：±(0.5%+2字)
4、分辨率：電壓：0.1mV
電流：0.1mA
電容：0.1nF
電感：0. 1mH
5、外形尺寸 320×240×130mm3
6、儀器重量 4kg
7、工作溫度：-15℃~ +45℃
8、充電電源：交流160V~260V
9、絕緣：⑴、電壓、電流輸入端對機殼的絕緣電阻≥100M?。
⑵、工作電源輸入端對外殼之間承受工頻2kV（有效值），歷時1分鐘實驗。
