MOEORW-9898W 遠程核相電流儀

來源：www.zeichua.cn    更新時間：2024-11-13

一.簡介
MOEORW-9898W無線高壓衛星授時遠程核相電流儀又名無線高壓衛星授時遠程核相器，由X接收器、Y接收器、X探測器、Y探測器、伸縮絕緣桿等組成，同時具有無線高壓衛星授時遠程核相儀、無線高壓鉗形電流表、無線高壓相位表、無線高壓相序表、無線高壓驗電器的功能。
接收器采用3.5寸真彩液晶屏，同屏顯示實時相角、電流、頻率，語音播報“X信號正常、Y信號正常、同相、異相”等信息。本核相儀能對10V～550kV的電壓線路全智能核相，兼容普通核相儀的功能，空曠地面普通核相距離可達1600m。也可用于高壓線路和完全密封的環網柜低壓感應點核相，其中35kV及以下的裸導線探測器可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！
探測器創新性的一體化鉤式設計，其中X探測器內置雙層柔性線圈，即洛氏線圈(Rogowski Coil)，是一個在非鐵磁性材料上均勻纏繞的環形線圈，無磁滯效應，幾乎為零的相位誤差，無磁飽和現象，線性度極高。柔性線圈是電流對時間的微分，積分器通過對輸出電壓信號進行積分，真實還原被測電流，輸出完整的信號波形，本儀表可測試高壓電流0～20000A，可測Ф168mm的導線或168mm×245mm的母排。X探測器也可以用于漏電巡查：將X探測器鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變?yōu)楹苄‰娏骰驘o電流顯示，該點即為電纜漏電點。

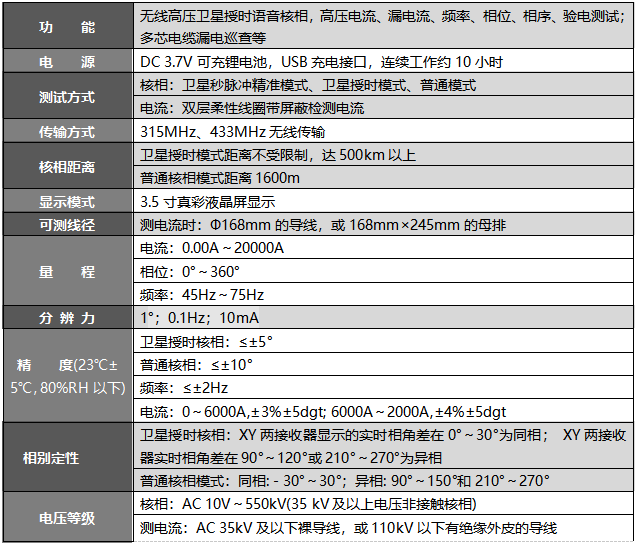

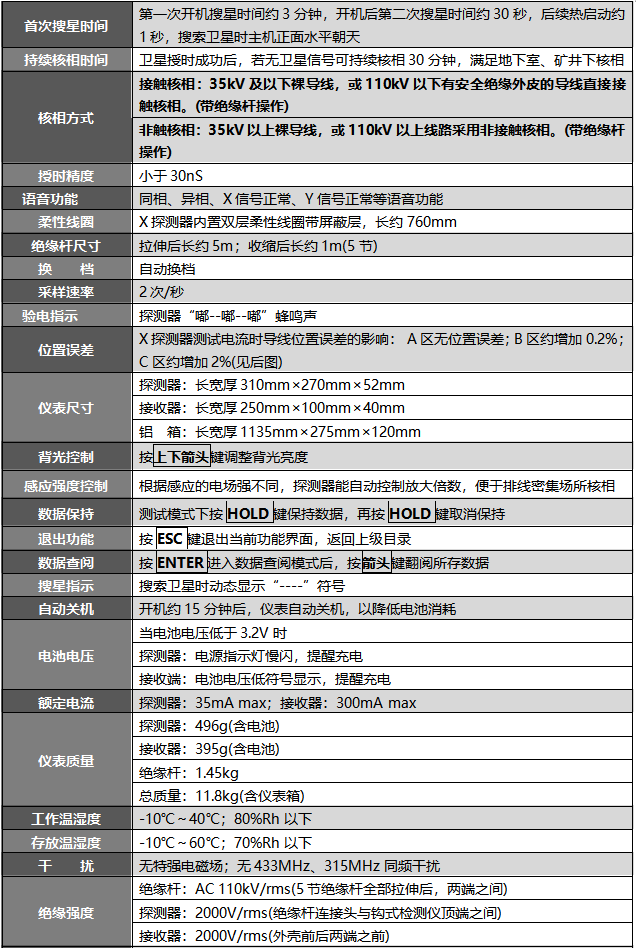

二.技術規格
