MOEORW-9898B衛星授時遠程高壓核相儀

參考標準：《GB13398-2008,DL/T971-2005技術規范》

產品別稱：衛星授時遠程高壓核相儀、遠程無線高壓核相儀、高壓無線核相器、核相儀、核相裝置、遠程核相儀、無線核相儀、高壓核相儀

產品特性：
※既可以高壓線路，還可以在高壓開關柜進行核相，突破傳統核相器電壓等級限制問題;
※具有測試相位、頻率、相序、變壓器組別判斷等功能；
※當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全快速；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

MOEORW-9898B衛星授時遠程高壓核相儀簡介
MOEORW-9898B衛星授時遠程高壓核相儀是同時具備超遠距離核相和普通近距離核相功能，具有衛星精準授時功能，實現超遠距離核相、近距離普通、地下室核相、礦井下核相，授時精度小于20nS，可以同時接收六種衛星授時系統的GNSS信號，并且實現聯合授時，確保核相精準。普通核相距離200米（在空曠場所），衛星核相距離500公里。本核相儀既可以高壓線路，還可以在高壓開關柜（中置柜、環網柜等）進行核相，突破傳統核相器電壓等級限制問題，可以在極低電壓線路中核相，完全實現從10V～500kV電壓自動核相，操作簡易，省時快捷。同時還具有測試相位、頻率、相序、變壓器組別判斷等功能，以及驗電、電壓等級顯示功能。當線路電壓超過110kV，必須使用非接觸核相，核相時將探測器的金屬探鉤逐漸靠近導線，當感應到電場信號即可完成核相，無需直接接觸高壓導線，安全快速。用于環網柜核相時，探測器必須使用探針及環網柜測試線。
MOEORW-9898B衛星授時遠程高壓核相儀由2套儀器組成，每套儀器包括主機、X探測器,Y探測器、伸縮絕緣桿、監測軟件等，主機采用3.5寸真彩液晶屏，可以同屏顯示相位、頻率、相序及核相結果；向量圖指示、相位指示，清晰直觀；具有“X信號正常、Y信號正常、同相、異相”等語音提示功能，使測試更簡單輕松。

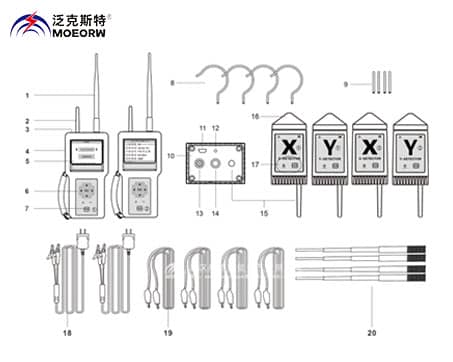

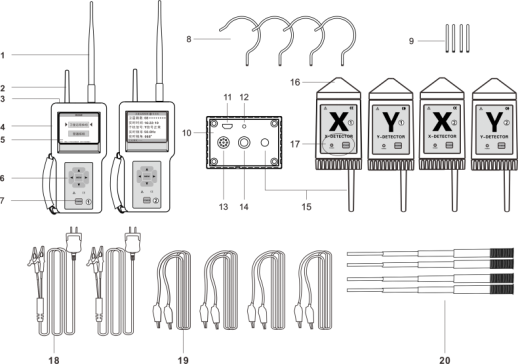

MOEORW-9898B衛星授時遠程高壓核相儀儀表結構

1.主機GPS天線 2.主機RF天線
3.主機充電接口 4.主機
5.主機彩色液晶屏 6.主機按鍵組
7.主機開關鍵 8.探測器探勾
9.探測器探針 10.探測器底座
11.探測器充電口 12.探測器充電指示燈
13.探測器蜂鳴器 14.絕緣桿接口
15.探測器天線 16.探測器
17.探測器開關鍵/指示燈 18.自校線
19.鱷魚夾線（環網柜核相專用） 20.伸縮絕緣桿

MOEORW-9898B衛星授時遠程高壓核相儀技術規格

功能	無線高壓衛星核相、頻率、相位、相序、驗電測試，高壓開關柜（中置柜、環網柜等核相）
核相模式	衛星遠程核相模式、近距離普通核相模式
電源	主機：3.7V,2600mAh充電鋰電池探測器: 3.7V,1000mAh充電鋰電池
核相方式	接觸式核相：≤110kV線路時非接觸式核相：≥10kV并且≤110kV顯示時，可以在線纜絕緣皮上進行核相；當線路電壓＞110kV時，必須采用非接觸核相。
核相電壓	AC 10V～500kV
衛星核相距離	500km
普通核相距離	200m
相別定性	同相:－20°～20°；異相: 100°～140°和220°～260°
量程	測試相位：0°～360°
量程	測試頻率：45.0Hz～65.0Hz
精度	相位：≤±10°
精度	頻率：≤±2Hz
分辯率	相位：1° 頻率：0.1Hz
LCD尺寸	3.5寸真彩屏；顯示域：71mm×53mm
驗電指示	“嘟--嘟--嘟”蜂鳴聲
電壓顯示	顯示電壓等級
衛星授時精度	小于20nS
搜星指示	搜索衛星時動態顯示“----”符號
搜星時間	首次搜星時間約2分鐘，搜星成功后第二次開機搜星時間約15秒，后續熱啟動約1秒。
無衛星持續時間	搜星成功后，到無衛星信號嘗試繼續核相，可持續1小時，完全滿足地下室核相、電房室內核相等
自動切換授時模式	根據衛星信號強弱，自動切換衛星接收核相與授時核相，無需選擇衛星模式還是授時模式。
顯示速率	2次/秒
數據存儲	200組(掉電不會丟失數據)
自動關機	普通核相模式開機約15分鐘無操作自動關機衛星遠程核相模式開機約45分鐘無操作自動關機
電池電壓	主機電池4格電量顯示，當只有1格或0格時，請充電；探測器當指示燈快速閃爍時，表示電池電壓低請充電。
額定電流	探測器：30mA max；主機：150mA max
儀表質量	儀器：950g(含電池)；包裝及絕緣桿的總質量：約3.0kg
儀器尺寸	主機195mm×100mm×45mm；探測器130mm×65mm×45mm
絕緣桿長度	約4500mm
絕緣試驗	絕緣桿拉伸后兩端：AC 220kV/rms 主機、探測器：AC3700V/rms(外露金屬與塑料外殼間)
外界干擾	無特強電磁場；無433MHz 、315MHz同頻干擾
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-10℃～60℃；70%RH以下
適合安規	GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T 971-2017》要求
