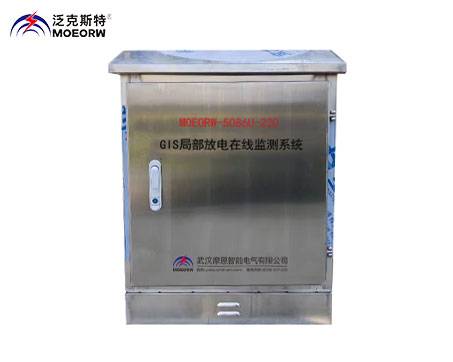

MOEORW-5086U-220 GIS局部放電在線監測系統產品簡介
       近年來隨著電網智能化的發展，電力上各種設備局部放電監測需求日益更新，武漢摩恩智能電氣有限公司專門設計研發了MOEORW-5086U-220 GIS局部放電在線監測系統，它采用多通道一體化結構設計，能夠定點安裝并實現定點監測；可根據客戶現場使用方案，按需求配置多種通道及傳感器（包括UHF、非接觸式超聲AA、高頻電流HFCT）適合安裝于GIS現場，作為高靈敏度的多功能監測手段。每個采集器是一個獨立的監測設備，能完成對指定區域范圍的局部放電監測，采集器采用標準工控機箱設計（可入標準機柜），通道數量可根據檢測點任意分布，適應多種場合安裝結構。
       采集器利用RJ45網線通過交換機組成一個監測網絡，后臺主控計算機利用RJ45網線或光纖連接交換機，本地主控計算機可實現就地后臺展示，采集器數據可上傳至數據中心平臺。單個采集器可以實現多路信號同時同步監測，可以輸出PRPD和PRPS等放電圖譜及實時狀態信息。

MOEORW-5086U-220 GIS局部放電在線監測系統產品特點
1.局部放電在線監測系統采用UHF檢測技術，通過超高頻（UHF）傳感器檢測GIS由內部局部放電激發的電磁波信號。局部放電在線監測系統通過高頻同軸電纜與UHF傳感器相連接，檢測到的信號經過RF濾波、射頻前置放大器和檢波器后，由數據采集模塊進行采樣、存儲、數字信號處理與分析。
2.局部放電在線監測系統在GIS設備和變壓器的相應預定位置安裝的UHF傳感器對設備敏感部位進行連續監測，供采集記錄和數據傳輸。
3.經過采集器處理后的數據傳至現場監測服務器，對GIS設備和變壓器的絕緣狀態進行診斷，以PRPD/PRPS等多種方式顯示放電特征數據；站控端存儲的局部放電歷史測量數據，可供工作站內人員查詢。正常運行時，系統可隨時在線監測、記錄GIS設備和變壓器的局部放電狀態，并利用診斷系統對GIS設備和變壓器的運行狀態進行分析判斷。
4.局部放電在線監測系統能快速采集，同時完成在線數據分析、顯示、報警管理診斷存儲、統計分析報表和數據遠傳等功能。站內用戶可以通過客戶端軟件對數據匯聚中心的運行狀態和監測結果進行查看和監控。

MOEORW-5086U-220 GIS局部放電在線監測系統技術參數
1.使用環境條件
(1)最高環境氣溫：+70℃（戶外）
(2)最低環境氣溫： -40℃（戶外）
(3)最高月平均相對濕度：95%(25℃) (產品內部既不凝露、也不積水)
(4)海拔高度：≤5000 米
(5)最大風速：35m/s(離地面 10m 高、10mIn 平均風速) （戶外）
(6)最大日溫差：30k（戶外） 25k（戶內）
(7)日照強度：0.1W/cm2(風速 0.5m/s)（戶外）
(8)覆冰厚度：5mm（戶外）
(9)降雨量：年最大，2600mm；日最大，300mm
(10)耐地震能力：
a)地震烈度 8 度地區
b)地面水平加速度 0.25g
c)地面垂直加速度 0.125g
d)地震波為正弦波，持續時間三個周波，安全系數 1.67
(11)污穢等級：Ⅲ級
2.產品技術指標
