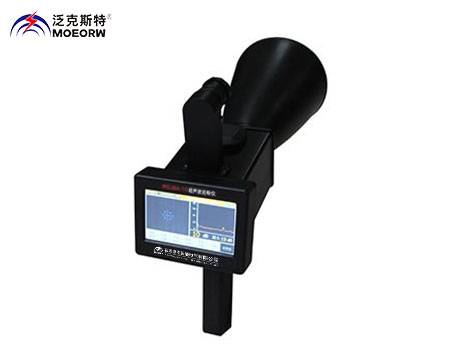

MEUBA-10 超聲波巡檢儀

執行標準：JB/T 5440-1991

產品別名：局部放電檢測儀、局部放電測試儀、局放儀、局部放電測試系統、多通道數字式局放儀、便攜式局部放電巡檢儀、多功能局放帶電測試儀、開關柜地電波局放云定位儀、在線局部放電檢測儀、手持式遠程超聲波局放測試儀、手持式局部放電巡檢儀、超聲波巡檢儀（綜合巡檢儀）

產品特性：
※裝置是在不停電的狀態下實現判斷故障隱患的位置和故障類型;
※便攜式設計，體積小、重量輕、攜帶方便，一人即可操作;
※可根據用戶需求來定制產品；
產品品牌：泛克斯特
24小時服務熱線：159-9741-2136

售前咨詢：027-87669508

◆超聲波巡檢儀產品概要
電氣設備的局部放電現象對電氣設備的本身和電網都會產生不同程度的影響，嚴重的甚至導致設備報廢和電網崩潰，因此對電氣設備的早期局放監測，準確的掌握設備的運行狀況，及時有效的消除設備存在的故障隱患，把設備的故障消滅在萌芽狀態，對保證設備和電網本身的安全起著至關重要的作用。電氣設備局放檢測的方法有很多，諸如：脈沖電流法、DGA法、超聲波檢測法、RIV法、光測法、射頻檢測法和化學方法等。各種檢測方法各有所長，但相比較而言超聲波檢測方法簡便易用，非常適合日常設備點巡檢，實時掌握電氣設備的運行狀況。常見的電氣設備局放故障一般會有：電暈、電弧和電痕。電暈和初期的電痕不會產生熱量，并且環境高溫也會掩飾了這些現象，用日常的紅外熱像儀無法檢測，但它卻會產生超聲波信號，用超聲波局放巡檢儀可以遠距離進行檢測；電弧和嚴重的電痕在產生超聲波的同時也會產生高熱量，因此用紅外和超聲波的方法都可以進行測試；但當局放發生在設備內部時，用紅外的方法則無法發現，用超聲波局放巡檢儀在電氣設備的表面或結合面處可以進行檢測。
MEUBA-10超聲波巡檢儀是通過采集電力線路異常超聲波信號并經過軟件分析來診斷電力線路故障隱患的檢測裝置。此裝置是在不停電的狀態下實現判斷故障隱患的位置和故障類型。裝置通過超聲波探測器（超聲波傳感器）采集超聲波異常信號后，傳輸?shù)街鳈C(jī)，同時通過主機內置的分析軟件準確診斷出故障隱患類型及嚴重等級，并轉換為可聽聲音信號及波形輸出，幫助巡檢人員準確發現線路故障隱患，預防惡性故障的發生，避免了不必要的停電，提高了供電可靠性，同時也提高了巡檢人員工作效率和降低了巡檢人員勞動強度。

◆超聲波巡檢儀功能特點
1.便攜式設計，體積小、重量輕、攜帶方便，一人即可操作。
2.手持非接觸、可視化、可聽并顯示波形、帶電不接觸檢測。
3.可對變壓站開放（露天）設備帶電掃描，發現并定位各種局部放電：電暈、電弧、閃絡、爬電、斷線、拉弧等。
4.發現并定位鐵塔上的絕緣子放電，露天電纜頭的爬電，地下電纜的局放檢測及定位；
5.在電力系統的交接及預防性試驗中，主變及GIS的局放試驗中，用該裝置配合局放儀使用，如有局部放電，可區分是內部放電還是外部放電，如是外部放電，可定位具體的放電點。
6.大型油浸式變壓器、干式變壓器及GIS等生產廠家的出廠試驗中，該裝置在局放試驗中配合局放儀使用，如有放電，在局放儀的屏幕上不能看出是內部放電還是外部放電，用手持式巡檢定位儀掃描試品。可很快發現并定位外部放電點，如無外部放電則判斷為內部放電。
7.高壓密封氣體液體的泄漏檢測。
8.300萬像素高清攝像頭可輕松對焦檢測故障點，并對桿塔標識及故障設備拍照。
9.嵌入式GPS接收器自動存儲坐標數據，并提供GPS導航功能，方便查詢及保存檢測路徑。
10.具有檢測溫度和濕度的功能，可實時檢測環境溫濕度。
11.具備數據保存功能，可以實現數據回放功能。
12.顯示屏為彩色觸摸屏，便于檢測人員檢測和使用。
13.強度適中的綠色激光描準，陽光下人眼易跟蹤。
14.靈敏度高、具有方向性和指向性，可對線路故障準確定位。
15.專用，聚焦能力強，可在行駛速度為30km/h車輛上進行檢驗。
16.超聲波檢測可適用于噪音環境，不受環境聲音影響。
17.檢測采用非接觸方式，有效檢測距離可達30米，安全可靠。

◆MEUBA-10超聲波巡檢儀技術參數：

電路系統	抗干擾濾波的模擬電路及數字電路
CPU	主頻533MHz
內存	運行內存256MBDDR2，1GB NandFlash
顯示屏	OLED液晶顯示并有背光
接口	SD存儲卡，USB，串口，耳機
SD存儲卡	8G以上TF卡
攝像頭	300萬像素高清攝像頭
附屬配置	GPS，溫濕度，高亮度激光筆
存儲功能	GPS坐標，時間/日期，溫/濕度
測量量程	-7dBμV ~ 68dBμV
頻率范圍	20—150kHz
分辨率	1dB
誤差	±1dB
傳感器靈敏度	-65dB (0dB = 1volt/μbar rms SPL）
傳感器中心頻率	40kHz
使用環境	-25℃~ 70℃
傳感器直徑	16mm
相對濕度	0 - 95%
充電器規格	輸入：100-240V， 50/60Hz 輸出：電壓20V，電流3.25A
電源	電池供電：鋰電池工作時間：10小時以上電池保護：當5分鐘內無操作時LCD背光關閉，當20分鐘內無操作時自動關機。電池電量低于5%時系統發出蜂鳴聲提示及時保存數據，用戶需關機充電。
