變壓器勵磁涌流是如何形成的？

來源：www.zeichua.cn 更新時間：2018-02-07

變壓器空載運行時，無功損耗遠大于有功損耗，功率因數很低，約為90°，一次繞組電壓U1超前空載電流I090°，所以一次繞組電壓U1超前主磁通90°，在變壓器空載投入的過程中，磁通的變化與合閘瞬間電源電壓和初相角有關。當合閘瞬間電源電壓初相角α=90°即為zui大值。由于主磁通瀻后電壓90°，所以主磁通Φ=Φsinwt，主磁通將隨空載電流的變化而變化，即一合閘就建立穩態磁通，達到穩態空載電流值。當合閘瞬間電源電壓初相角α=0°即為0值時，由于主磁通滯后電壓90°，所以主磁通Φ=Φcoswt+Φｍ。

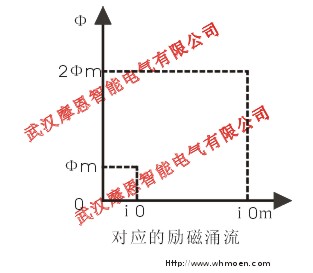

合閘后半個周期瞬間即α=180°時，磁通將達到正的zui大值，與合閘瞬間產生的磁通相疊加可達穩態分量的兩倍，即Φｍαx=Φｍ，加上鐵心具有磁飽和特性，此時鐵心深度飽和，如下圖，勵磁涌流急劇增大，可達額定電流的5-8倍。

由于一次繞組具有電阻，因此勵磁涌流會逐漸衰減到正常值，一般小型的勵磁涌流衰減較慢，但一般不超過20s。
