MOEORW-8036接地故障查找儀

來源：www.zeichua.cn 更新時間：2020-10-20

【

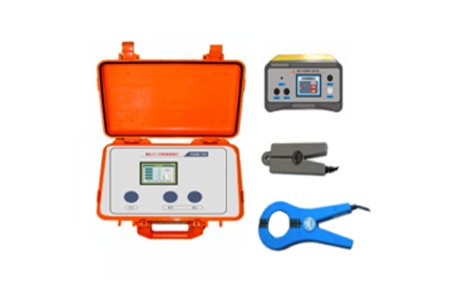

MOEORW-8036

接地故障查找儀產品介紹】
MOEORW-8036接地故障查找儀是榮獲國家的新型智能數字化產品。主要用于電力、石油化工、煤炭等部門的發電廠或變電站的220V、110V、48V、24V等直流系統接地故障查找和判斷。MEZN-ZA50便攜式直流接地故障查找儀在查找直流系統故障時，不需拉開直流系統的電源，就可以查找出接地點，并且具有使用簡單、安全可靠等優點，是發電廠、變電站查找直流系統接地故障的zui理想的儀器。

MOEORW-8036接地故障查找儀可帶電查找各種接地：單回線供電、雙回線供電、環網供電、二極管隔離供電接地,平衡接地,一點或多點接地。帶電查找各種串電：I、II段同極串電、正負極串電、交直流串電。其獨特的智能化定向定點技術能指明查找方向，多種提示直接指引查找到故障點，可直觀顯示查找點故障性質（阻性、容性、感性），彩色液晶表盤直接指示，真人語音播報當前狀態，用戶可根據信號性質判斷故障的方向，即使是非專業人員也可輕松查找到故障點。專家模式下大屏幕彩色液晶實時顯示接地電流真實波形及接地電阻，接地判斷更直觀明了。抗分布電容設計，完全消除現場分布電容影響。屏幕中文提示，指導查找接地。鉗子“心”圓設計，同時可夾多根電纜或單根回路，另配有國內zui小鴨嘴形小鉗口。小電流設計，對繼電保護、自動裝置沒有影響。
【MOEORW-8036接地故障查找儀功能特點】
接地故障查找儀安全性高：根據直流系統嚴格的安全要求設計，三檔電壓可調，三檔電流可調，適合于不同的測試系統，采用數字濾波技術，保證在正常使用時與信號系統互不干擾，不會造成安全型繼電器錯誤動作，不會錯誤點燈，不會吸收信號電源電流。
實用性強：查找時不必停電，不必摘頭甩線，可在線使用，能應用于復雜的網狀配線中。其獨特的智能化定向定點技術能指明查找方向，指出故障點處所，猶如向導一般，帶領查找者直奔故障點。采用彩色液晶顯示器，友好的智能化人機界面，使操作簡便實用。
抗干擾性強：特有的技術，三種輸出測試頻率，可根據不同的測試系統選用不同的測試頻率，超低頻模式，保證查找時不受線間分布電容干擾，不受接地阻值干擾，不受工頻干擾，高頻模式，可以快速的定位故障區域，具有強的抗干擾能力。

【MOEORW-8036接地故障查找儀技術指標】
1、信號發生器
1.輸出信號頻率：0.2HZ、4Hz/8HZ、300HZ。
2.輸出zui大信號電壓：±24V±5%。
3.測量對地電阻：0-999 kΩ，分辨率1 kΩ。
4.測量對地分布電容：0-999uF，分辨率1uF。
5.輸出電流：0—3mA。
6.抗分布電容干擾：800kΩ/uF
7.電源方式：電池供電
8.顯示方式：彩色液晶顯示器。
9.適用于直流系統電壓等級：220V、110V、48V、24V
10.不用外加電源。
2、信號接收器
1.靈敏度：可查找500 KΩ以內的各種接地故障。
2.查找接地點準確率：100%。
3.指示接地方向：箭頭指示、真人語音提示。
4.顯示接地電流：0—3mA。
5.信號顯示：波形顯示。
6.顯示方式：彩色液晶顯示。
7.鉗形互感器：2把絕緣≥100MΩ
8.大鉗可檢測電纜線徑≤42mm
9.小鉗可檢測電纜線徑≤6mm
10.工作電源：電池供電。
