rmhd斷路器機械特性在線分析儀

來源：www.zeichua.cn    更新時間：2020-09-18

rmhd

斷路器機械特性在線分析儀主要是為了減少停電，實現在線式帶電測試斷路器的機械特性參數。如果通過在線測試發現問題，也可緊急請示上級調度停電，rmhd再使用該系統進行停電復核測試。本系統可實現在線式帶電測試和停電時離線測試操作雙模式。可提高現場測試效率，保障斷路器設備安全運行的前提下，減少停電，提高經濟效益，具有很強的經濟價值和實際推廣價值。
斷路器機械特性在線分析儀項目主要測試如下內容：
● 合分閘線圈電流儲能電機電流測試；
● 輔助觸頭或者主觸頭動作時間測試；
● 合分閘控制電壓檢測和儲能電機電壓檢測；
● 速度行程參數傳感器檢測。
rmhd斷路器機械特性在線分析儀功能及技術參數
rmhd斷路器機械特性在線分析儀分為各種參數采集和數據上傳分析兩大部分，rmhd現在對其進行如下詳細說明。首先是對斷路器機械特性測試參數采集。

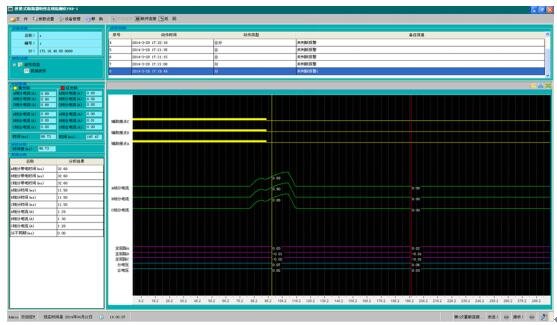

rmhd斷路器機械特性在線分析儀數據上傳和分析
通過以上手段，將斷路器機械特性實現在線檢測。將合分閘時
間，同期，分合閘速度，行程等參數進行測量，然后通過RS232接口或者U盤接口將數據轉移到傳輸到計算機上顯示分析。通過統計分析開關設備常見故障以及采集大量故障操作機構電流信號和故障模擬實驗，建立電流信號與開關設備操作機構故障關系數據庫，研發了基于電流信號的開關設備操作機構機械特性專家評估系統。可分析診斷操作機構卡澀，線圈狀況，輔助觸頭狀況，帶電狀態下分析診斷儲能系統狀況。

rmhd斷路器機械特性在線分析儀基本參數指標：分合閘線圈電流測量時間：0-500ms,分辨率0.1ms；
電機電流測量時間：0-20S，分辨率1ms；行程：0-300mm，分辨率0.1mm；速度：0-20m/s 分辨率0.01m/S。控制電源電壓和儲能電機電壓測量：DC0-300V ，分辨率0.1V。
