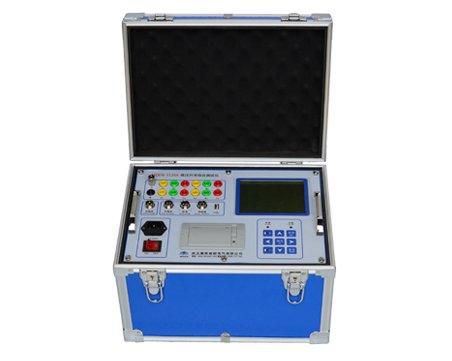

斷路器特性測試儀測試現場常見技術問題及處理辦法

來源：www.zeichua.cn    更新時間：2020-07-31

一）、現場用儀器進行控制合、分閘操作時，開關不動作
1、現場合、分閘控制接線不正確或控制回路存在問題
    處理辦法：找到現場控制柜的控制接線圖，詢問相關保護專業人員，分別找出合、分閘線圈和開關輔助接點，參見本說明書附錄二控制接線圖及說明重新接線。檢查控制回路，保證回路暢通。


2、斷路器特性測試儀“短路保護”測試后提示“輸出短路或負載過大，請檢查控制接線”
   （1）控制接線錯誤，造成儀器輸出短路，致使短路保護功能啟動，儀器“合、分閘控制電源”無輸出。
        處理辦法：關機后參見上述第一、1條重新檢查接線。
   （2）現場線圈負載過大，儀器無法正常驅動
        處理辦法：對于電磁機構的開關，由于開關合閘線圈要求的驅動電流很大（高達100A或幾百安），而儀器操作電源的zui大帶載能力為20A。致使負載過大，儀器無法正常驅動。
        現場一般都是把合閘控制線接在合閘線圈前級的合閘接觸器線圈上，用儀器控制開關接觸器合上，用接觸器驅動開關合閘線圈，使開關動作。或者采用“外觸發”方式操作開關合閘。

3、檢查斷路器特性測試儀操作電源是否有直流輸出
     用萬用表對儀器內部提供的操作電源進行電壓校驗檢查（參見本說明書5.2.8條的第③項）。如電壓輸出正常，則進行其它檢查;如無電壓輸出，則
（1）斷路器特性測試儀熱保護
處理辦法：關機，然后等待5分鐘后再開機試驗。
（2）儀器內部控制電源損壞
處理辦法：用現場開關柜操作電源，采用“外觸發”方式進行操作。（參見本說明書6.2.②條操作介紹）同時通知本公司返廠維修或提供備用機。

4、開關機構存在保護閉鎖（如西門子、ABB開關）
     處理辦法：①使用儀器提供的內電源操作開關合、分閘試驗，必須解除閉鎖，請現場技術人員或開關廠家人員根據現場控制柜的控制接線圖，協助解除閉鎖。
②用現場操作電源，用“外觸發”方式試驗。

二）、斷路器特性測試儀做單合、單分測試時，開關動作了，但無數據顯示
1、地線未完全接好
  處理辦法：認真檢查地線，重新緊固地線。

2、合閘不出數據，則合閘控制回路損壞，分閘不出數據，則分閘控制回路損壞。
  處理辦法：現場用好的那一路電源控制通道臨時測試。如合閘不出數據，那么就用分閘通道測試合閘，方法是，把分閘控制線（綠色、黑色線）接在合閘線圈上，用分閘控制來操作開關合閘測試過程。或者用儀器外觸發功能完成試驗。現場測試完成后返廠維修或通知本公司提供備用機。

三）、斷路器特性測試儀做單合測試時，開關合上，馬上又分開。
 1、開關控制回路有問題
  處理辦法：認真檢查開關控制回路，排除故障。

2、分閘控制通道損壞（分閘指示燈常亮）
  處理辦法：取下分閘控制線，只用合閘控制通道或者外觸發方式來做試驗（詳見第二、3條的處理辦法），試驗完成后返廠維修。

四）、打印機能走紙卻不能打印文字、圖形
1、打印紙安裝反了
  處理辦法：重新正確安裝熱敏打印紙。

2、熱敏打印機加熱頭壞了
  處理辦法：返廠維修熱敏打印機加熱頭。
