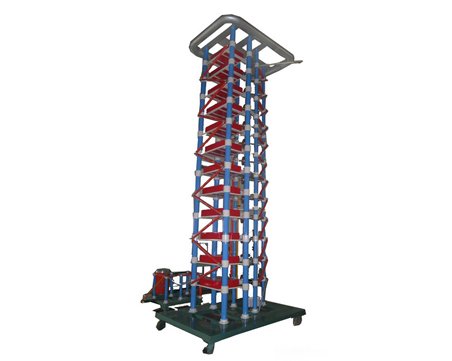

雷電沖擊電壓發生器

來源：www.zeichua.cn    更新時間：2020-07-01

雷電沖擊電壓發生器產品特性：
滿足適用于35kV及以下電力產品的雷電沖擊電壓放電試驗及研究。

產生標準雷電沖擊電壓波形數量：3個。
1、標準雷電沖擊電壓全波1.2±30%/50±20%μs，效率大于90%；
2、標準雷電沖擊截波電壓波形，效率：不低于90%，
采用截斷裝置可產生截斷時間2～6μs的雷電截波，截波分散性小于100ns。
3、變壓器電抗器雷電沖擊電壓試驗專用的示傷電流全波波形；
雷電沖擊電壓波形參數及其偏差均符合有關國家GB311、GB/T16896.1及GB16927標準的要求。

雷電沖擊電壓發生器配置清單如下：
1、MOEORW-3100 -400kV/30kJ雷電沖擊電壓發生器本體             1臺
2、MOEORW-3100-CR-400kV/1000pF低阻尼負荷型雷電沖擊電容分壓器1.0% 1臺
3、MOEORW-3100CS-2000A沖擊電壓試驗計算機全自動控制系統 1套
4、MOEORW-3100-DIMS-1000B全自動數字化沖擊測量分析系統 1套
5、MOEORW-3100調波電阻和附件，放電接地棒 1套
6、HRMC-400kV單球截斷間隙裝置 1臺
7、HRLGR-100kV/100mA自動整流充電電源裝置                 1臺
8、MOEORW-3100示傷電流分流器，10kA，1.0%                  1套

MOEORW-3100 -400kV/30kJ雷電沖擊電壓發生器

項目	Description 描述	數量	備  注
1	MOEORW-3100 -400kV/30kJ 全自動雷電沖擊電壓發生器本體	1臺	含有調波器件
2	MOEORW-3100-LGR-100kV/100mA-5Kva 直流自動充電裝置	1套	含有放電接地棒
3	MOEORW-3100-CR-400kV/1000pF雷電沖擊電容分壓器	1套	含有低壓臂,1.0%
4	HRMC-400kV單球截斷間隙裝置	1套	自動調節球距
5	MOEORW-3100示傷電流分流器	1套	10kA，1.0%
6	A.MOEORW-3100CS-2000A全自動沖擊試驗計算機控制系統： 自動調整球距，自動安全接地，PLC光電程控軟件。 B.MOEORW-3100-DIMS-1000B全自動沖擊試驗測量分析系統： 1）2通道TBS1102彩色數字示波器（精度3%）； 2）軟件數字量化測量顯示沖擊峰值電壓（精度1%）； 3）計算機專用波形記錄分析測量軟件和控制軟件； 4）自動將示波器采集到的雷電沖擊波形傳遞到計算機，計算機自動測試分析波形參數，可將試驗波形文件自動存盤，可用對比法或傳遞函數法比較分析電抗器變壓器的示傷電流波形。	1套	抗干擾隔離濾波測控臺：電腦、控制光纖、高電壓測試附件與測試線纜。

雷電沖擊電壓發生器主要技術參數:適用于35kV及以下電力產品的雷電沖擊電壓試驗研究。
1 標稱雷電波沖擊電壓：MOEORW-3100 -±400kV
2 標稱容量(能量)：30kJ
3 級電容：1.5μF,100kV（2×50kV-3.0μF）干式全絕緣封裝，永不漏油變形。
4 級電壓：100kV
5 級數/級容量：4 / 7.5kJ
6 輸出標準波形及幅值：3個
7  同步范圍：大于20%
8  使用持續時間：小于80%額定工作電壓時可連續工作；大于80%額定工作電壓時可間斷工作。
9  幅值調節誤壓差小于1%，zui低輸出電壓不大于10%設備標稱電壓。
10 同步誤動率：小于1%
11 底座:2.5m × 1.3m,腳輪，可移動。高度:約2.0米。重量:約800kg。
