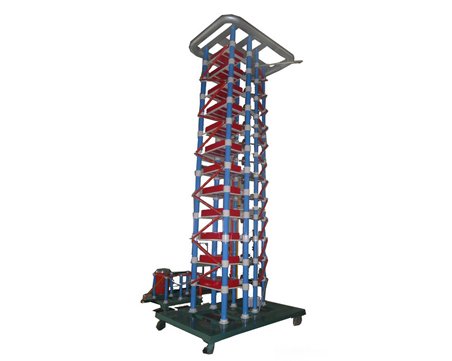

武漢摩恩提供雷電沖擊發生器廠家價格、雷電沖擊發生器廠家報價，產品選型，技術支持，控制操作臺與控制箱采用光纖連接，替代傳統使用的多芯控制電纜，使得控制器與沖擊發生器沒有電聯系，從根本上解決高壓試驗地電位抬高對測控系統的影響，使系統更加簡便、安全、耐用。
雷電沖擊發生器廠家系統特點
1、采用PLC可編程控制器技術，使控制系統實現超小型化及高可靠性能，并很方便與計算機連接可達到計算機智能自動控制。
2、控制操作臺與控制箱采用光纖連接，替代傳統使用的多芯控制電纜，使得控制器與沖擊發生器沒有電聯系，從根本上解決高壓試驗地電位抬高對測控系統的影響，使系統更加簡便、安全、耐用。
3、關鍵器件及面板全部采用優質進口器件，質量可靠、外觀豪華、操作自如。
4、操作界面采用液晶觸摸屏，可靈活編程并進行控制軟件升級。界面具有畫面提示功能，可實現人機對話，操作方便，不易出錯。
5、具有控制、測量、保護、連鎖等各種功能，并可實現自動控制、程序控制，功能可拓展。
雷電沖擊發生器廠家操作指南
1、準備
1）沖擊電流發生器用于控制沖擊電流發生器試驗裝置。在開始進行沖擊電流試驗前，應先作好以下準備工作：
a.檢查高壓引線是否接好，絕緣距離是否合乎要求；
b.檢查接地引線是否接好；
c.檢查是否有備用的接地棒；
d.檢查試區安全門是否關好；
2）合上沖擊發生器控制系統的供電電源空氣開關。
注：沖擊電流發生器的供電電源應該設有空氣開關并安裝在合適的電源開關柜內。由于沖擊電流發生器的控制箱和控制器采用光纖連接，所以應該分別提供兩路電源：供給控制箱的電源應考慮充電變壓器的容量和電壓，提供220V或380V+220V交流電壓；供給控制器的電源為220V、5A的交流電源。
將PLC控制箱上的電源開關順時針合上，則電源指示燈點亮，表示GCS2003沖擊電流發生器控制箱已接通電源。
3）將PLC控制箱上的安全按鈕復位（安全按鈕指示燈應點亮）。
4）將控制臺的電源按鈕按下，則控制臺接通電源，電源指示燈點亮。
2、操作
對沖擊電流發生器的操作是通過控制操作器來實現的。
1）電源開關作為控制太的電源開關，按下后則接通220V交流電源。
2）緊急按鈕可在任何情況下立即將沖擊電流發生器充電電源切斷，控制系統將自動接地。
注：緊急按鈕是帶鎖的，按下后需要順時針轉動才能復位，否則緊急按鈕將一直閉合，系統無法合閘充電。
3、軟件操作

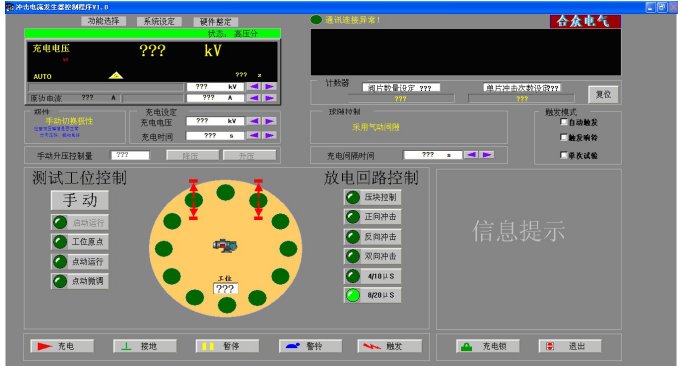

控制操作是在控制系統的軟件操作界面上實現的。控制操作界面為計算機操作界面。界面如下：
1）計算機操作界面
控制畫面
2）操作步驟說明
以下是步驟提示：
?分別接通控制臺電源和發生器本體控制柜（在沖擊電流發生器充電電源旁）電源。
此時應該保證：緊急按鈕（在控制臺操作界面旁）已鎖定，安全按鈕（在本體控制柜電源開關旁）已鎖定發生器接地開關已接地，由于發生器已經接地，且已經進行了安全鎖定，沖擊電流發生器的充電操作被禁止，這時 可對沖擊電壓發生器系統進行連線檢查、設備檢查等不會發生高壓危險。
?確認設備接線正確和試區無其他人員后，可開始充電操作：
解除安全按鈕鎖定、拿開接地棒；
復位緊急按鈕；
由初始界面進入到主控制界面，解除充電鎖定；
選擇自動充電功能、球隙自動跟蹤模式、自動觸發方式；
設定每級充電電壓、充電時間、計數次數并復位計數器；
設定極限保護電壓（應大于充電電壓設定）、極限保護充電電流；
按充電按鈕，則系統自動開始充電；
若限制充電的條件沒解除，系統將不會充電，并會彈出相應的提示畫面。
系統達到充電電壓設定值后，自動觸發放電并繼續進行下一次充電。
按接地按鈕，則系統自動接地并停止充電。
系統在充電狀態，按下暫停按鈕，系統停止充電，但沒有接地。
系統在充電狀態，按下緊急按鈕，系統將停止充電并接地。
系統自動進行計數，達到計數設定后系統自動停止充電并接地。
?完成充電操作并接地后，應確認以下操作：
在控制界面上鎖定充電按鈕
按下控制臺上的緊急按鈕
鎖定控制柜上的安全按鈕（按鈕燈熄滅）
將接地棒掛在發生器第一級直流高壓出線上
3）測量操作
?沖擊電流發生器每次觸發后，都會產生沖擊高電壓脈沖，經過分流器分壓后由測量電纜送到控制臺的峰值電壓表和示波器，可以顯示脈沖幅值及波形，并自動測量波形參數。
?示波器的測量操作是由專門的測量軟件完成的，通過測量軟件，可以完成對示波器的設定，并將示波器測得的波形數據送到計算機，進行顯示、參數計算、波形分析及數據存儲。
?操作界面如下：
?操作步驟如下
a.點擊計算機桌面測量軟件包圖標進入測量軟件操作界面
b.點擊參數設定按鈕，可進入參數設定界面進行必要的設定：
選擇示波器的測量通道
選擇測量的沖擊波形種類
選擇測量的沖擊波形極性
選擇被測電壓的zui大值
設定分壓器的分壓比（輸入分壓器的實際分壓比）
設定衰減器的衰減比例，
選擇記錄波形的時間
選擇是否需要數字濾波
c.正確設定示波器參數后，點擊獲取波形按鈕，則計算機將設定示波器并準備好記錄脈沖波形。當發生器觸發后，示波器將自動記錄波形并傳送到計算機屏幕顯示，可以獲得脈沖幅值、波頭時間、波尾時間等波形參數。
d.點擊保存波形按鈕，可以將顯示的波形存在計算機的硬盤上。
e.點擊波形處理按鈕，可以將存盤的波形調出，生成圖片文件或打印輸出。
f.點擊退出按鈕則退出
