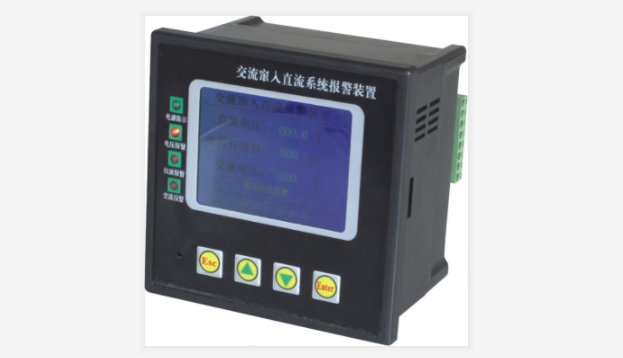

交流竄入直流報警裝置

廠家簡介
武漢摩恩提供便交流竄入直流報警裝置廠家價格，交流竄入直流報警裝置廠家報價，產品選型，技術支持，可以不改變原有直流接地巡檢儀，對提高電網的安全運行于直流電源的可靠性起到了較大的作用，是一種提高電網自動化水平、確保安全運行及準確故障定位的理想智能化儀器。
交流竄入直流報警裝置

針對國內多次發生交流竄入直流電源系統而發生的電網事故，2012年3月國家電網公司制定的《國家電網公司十八項電網重大反事故措施》中的第五項“防止變電站全停電及重要客戶停電事故”中明確提出了在原有直流系統絕緣監測裝置的基礎上，要求增加交流竄入直流故障的測記和報警功能。我公司成功開發了交流電源竄入直流電源報警轉正，本裝置采用高速采樣、交直流狀態分析、信號隔離，實現了交流竄入報警和紋波測量等功能，滿足電網安全運行的要求。
本裝置可以不改變原有直流接地巡檢儀，對提高電網的安全運行于直流電源的可靠性起到了較大的作用，是一種提高電網自動化水平、確保安全運行及準確故障定位的理想智能化儀器。

交流竄入直流報警裝置廠家工作原理
交流竄入直流報警裝置從測量內容區分，可分為三部分。
1交流竄入直流的監測和報警。交流串入直流監測的原理：交流電壓檢測回路，母線通過電容隔直流、差分運放、快速整流、濾波、高速AD，實時檢測母線上的交流信號，并反饋至主芯片，若外部交流竄入電壓大于所設定的信號保護門限值，通過聲光報警及干接點輸出報警相關信息，并記錄保存本次報警相關信息：交流波形竄入直流時間、幅值、波形、相位等信息。
2 直流電壓的監測。本裝置通過對母線電壓進行差分采樣來實現對直流電壓的監測。

交流竄入直流報警裝置廠家主要功能特點
1 交流竄入直流報警裝置采用Cortex-M3內核的STM32為主控芯片，集成度高，抗干擾能力強，運行速度快，功耗低。
2 操作界面基于菜單式的人性化設計，所有參數均可設置，所有報警均通過聲光和干接點輸出。
3 交流竄入直流報警裝置提供串行數據通訊接口（RS485）和外部設備連接。
4 裝置記錄500條以上的事故報警信息和波形。
5 裝置采用實時跟蹤信息處理技術，解決了交流信號竄入直流故障的測記和報警，顯示交流波形圖和竄入時間。

交流竄入直流報警裝置廠家技術指標
1 直流系統電壓等級：220VDC/110VDC
2 裝置工作電壓：220VDC/AC±10%或110VDC/AC±10%
3 繼電器接點電流：DC220/3A兩組
4 直流電壓測量范圍：0-260VDC
5 交流竄入測量范圍：10-260VAC
6 母線電壓測量精度：±1%
7 交流竄入測量精度：±3%
8 交流反應時間小于1S
